Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пт июл 09, 2021 10:00:08
Электрический кот
Аватар пользователя

Карма: 14
Рейтинг сообщений: 387
Зарегистрирован: Пт апр 09, 2010 16:06:38
Сообщений: 1064
Откуда: Тула
Рейтинг сообщения: 1
pin1000, 2. Модуляция: нет
4. Физиотерапия двуполярно.
5. Чередование. Нет.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пт июл 09, 2021 10:37:28
Сверлит текстолит когтями
Аватар пользователя

Карма: 17
Рейтинг сообщений: 90
Зарегистрирован: Чт май 24, 2018 12:07:05
Сообщений: 1283
Откуда: Челябинск-"Метеоритный"
Рейтинг сообщения: 0
Andrey_B,
Теперь понятно. Спасибо.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Сб июл 10, 2021 05:56:22
Сверлит текстолит когтями
Аватар пользователя

Карма: 17
Рейтинг сообщений: 90
Зарегистрирован: Чт май 24, 2018 12:07:05
Сообщений: 1283
Откуда: Челябинск-"Метеоритный"
Рейтинг сообщения: 0
Andrey_B,
Видимо, без осциллографа, будет сложно убедиться в работоспособности прибора?
Напряжения необходимые есть. При нагрузке 280 ом- ток 65 ма, это все, что знаю.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Вс июл 11, 2021 09:26:52
Сверлит текстолит когтями
Аватар пользователя

Карма: 17
Рейтинг сообщений: 90
Зарегистрирован: Чт май 24, 2018 12:07:05
Сообщений: 1283
Откуда: Челябинск-"Метеоритный"
Рейтинг сообщения: 0
Подскажите, кто уже запустил устройство -ИК. Как можно проверить работу прибора без осциллографа?
Такую "темную лошадку", к себе ведь не подключишь!


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пн июл 12, 2021 10:57:56
Электрический кот
Аватар пользователя

Карма: 14
Рейтинг сообщений: 387
Зарегистрирован: Пт апр 09, 2010 16:06:38
Сообщений: 1064
Откуда: Тула
Рейтинг сообщения: 1
Есть только простенький китайский осцик DSO 150. Напряжения 15в и 50в есть. Ток на нагрузке 280 ом 65 ма. Мой осцик толком ничего не показывает, есть какая то синусоида между +электродом и землей. На самой нагрузке ничего не вижу.

DSO150 вполне хватит. Включаем непрерывный режим (модуляции нет, чередования нет, двуполярно) без нагрузки. При 0% выходного сигнала на ножке 2 обоих драйверов (IR2101) должен быть меандр 160 кГц с амплитудой 3.3В. На ножке 3 тот-же сигнал но инвертированный. На выходах полумостов (ножка 6 драйвера) должен быть тот-же сигнал, но амплитудой 50В (осциллограф возможно придется подключить через делитель 1:10).

Питание верхнего плеча полумостов (электролит между 6 и 8 ножек драйверов) должно быть около 10В постоянки. На обоих выходах прибора относительно земли должно быть +25В постоянки, возможно с небольшим шумком (зависит от качества фильтра).

Теперь увеличиваем уровень выхода до 100%. На выходах должен появиться синус с размахом от земли до +50В частотой 5 кГц.

Подключаем нагрузку 280 Ом последовательно с амперметром переменного тока, ток должен быть в районе 100 мА. Если нет амперметра, можно измерить переменное напряжение на нагрузке, оно должно быть около 280*0,1=28В. Осциллограф параллельно нагрузке должен показать синус амплитудой около 28*1,41=40В (размах от пика до пика 80В).


Последний раз редактировалось Andrey_B Пн июл 12, 2021 11:56:08, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пн июл 12, 2021 12:05:05
Сверлит текстолит когтями
Аватар пользователя

Карма: 17
Рейтинг сообщений: 90
Зарегистрирован: Чт май 24, 2018 12:07:05
Сообщений: 1283
Откуда: Челябинск-"Метеоритный"
Рейтинг сообщения: 0
Andrey_B, Очень подробно, спасибо, буду все проверять. До ваших указаний , уже видел 25в на обоих выходах относительно земли. Низкий поклон, за помощь. Очень хочется добиться результата.

Добавлено after 57 minutes 22 seconds:
Andrey_B,
А как регулируется уровень выхода от 0 до 100% !?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пн июл 12, 2021 12:22:18
Электрический кот
Аватар пользователя

Карма: 14
Рейтинг сообщений: 387
Зарегистрирован: Пт апр 09, 2010 16:06:38
Сообщений: 1064
Откуда: Тула
Рейтинг сообщения: 0
pin1000, кнопки + - (или вращение энкодера) после запуска сеанса.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пн июл 12, 2021 13:21:26
Сверлит текстолит когтями
Аватар пользователя

Карма: 17
Рейтинг сообщений: 90
Зарегистрирован: Чт май 24, 2018 12:07:05
Сообщений: 1283
Откуда: Челябинск-"Метеоритный"
Рейтинг сообщения: 0
У Амплиимульс-ИК, они есть,
кнопки ? Вращение энкодера в каком режиме? Все, увидел и нашел, спасибо.

Добавлено after 22 minutes 2 seconds:
Сделал замеры на драйверах при 0%. На 2 ножке примерно 3,5в, на 6 около 45в. На выходах, относительно земли 25в.Прилично греется IRL120, пока прервался.

Добавлено after 26 minutes 40 seconds:

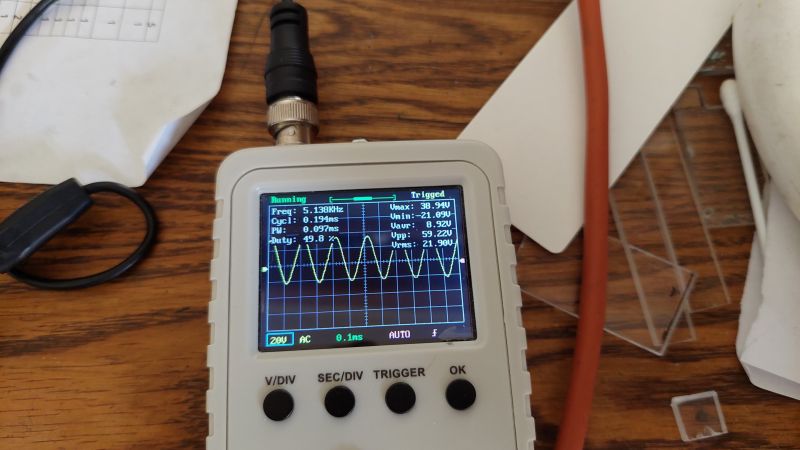

[*]9Сделал замеры под нагрузкой 280 ом. При приближении к 100% экран дисплея становится белым, приходится немного не доходить. Ток в нагрузке 56ма, но появился красивый меандр. Я не сразу просек как регулировать % выхода. Сейчас есть примерно 5кгц.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пн июл 12, 2021 13:51:29
Электрический кот
Аватар пользователя

Карма: 14
Рейтинг сообщений: 387
Зарегистрирован: Пт апр 09, 2010 16:06:38
Сообщений: 1064
Откуда: Тула
Рейтинг сообщения: 0
Прилично греется IRL120, пока прервался.


На осциллограмме все нормально. Но греться не должно, ищите ошибку или негодный компонент.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пн июл 12, 2021 14:00:38
Сверлит текстолит когтями
Аватар пользователя

Карма: 17
Рейтинг сообщений: 90
Зарегистрирован: Чт май 24, 2018 12:07:05
Сообщений: 1283
Откуда: Челябинск-"Метеоритный"
Рейтинг сообщения: 0
120 грелся недолго,
возможно я, из-за зрения, кратковременно коротнул. Далее мерял долго и все полевики чуть теплые.

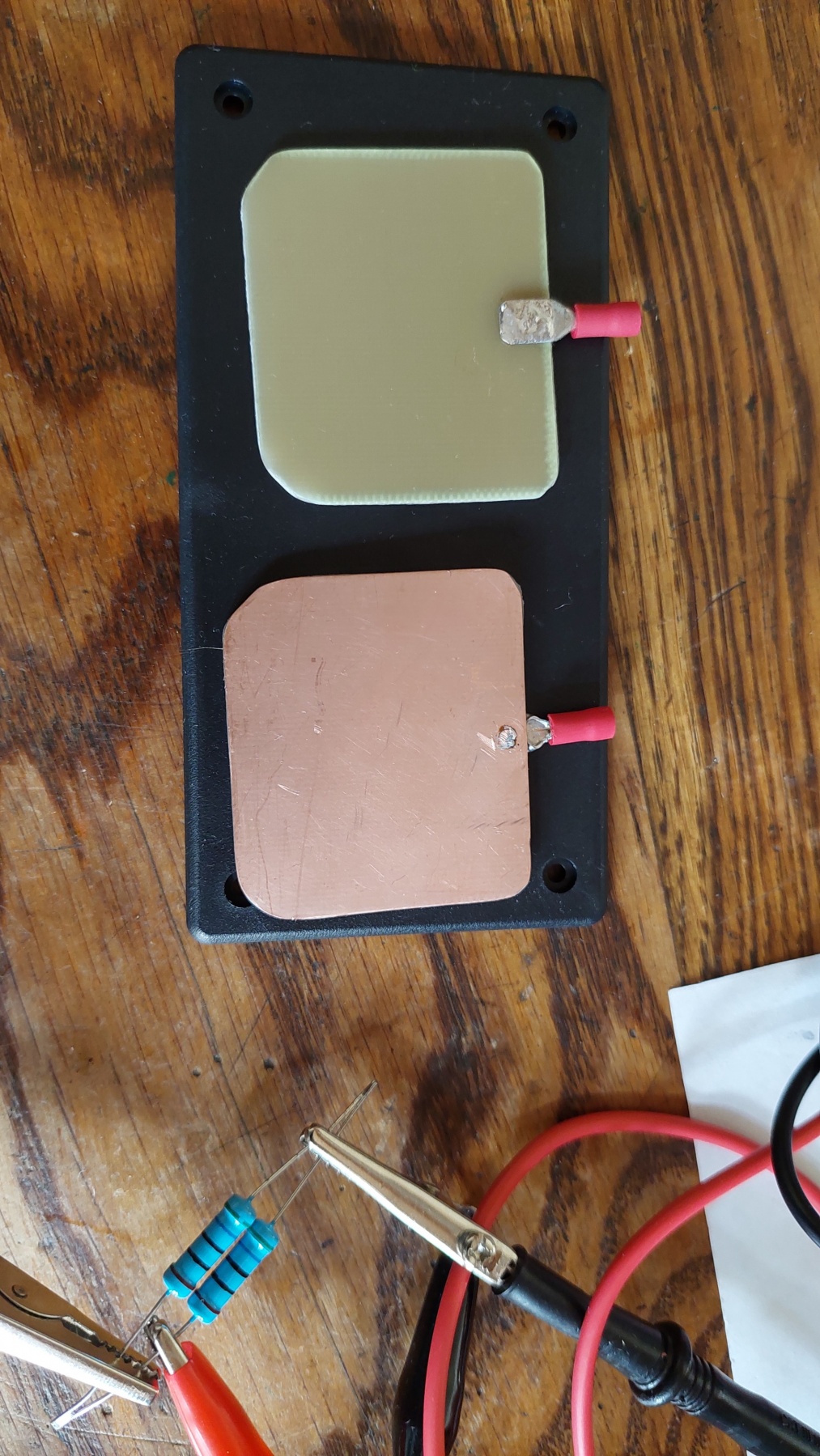

Предполагаю использовать такие электроды из фольгированного стеклопластика, дальше видно будет

Добавлено after 4 minutes 53 seconds:
Andrey_B, Вы меня очень выручили советами. Есть надежда, что прибор будет работать как нужно! А так подключать к "голому телу" неведомую шайтан-коробку, как то не по себе.Сейчас появляется уверенность. :beer: :beer:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Вт июл 13, 2021 08:12:42
Сверлит текстолит когтями
Аватар пользователя

Карма: 17
Рейтинг сообщений: 90
Зарегистрирован: Чт май 24, 2018 12:07:05
Сообщений: 1283
Откуда: Челябинск-"Метеоритный"
Рейтинг сообщения: 0

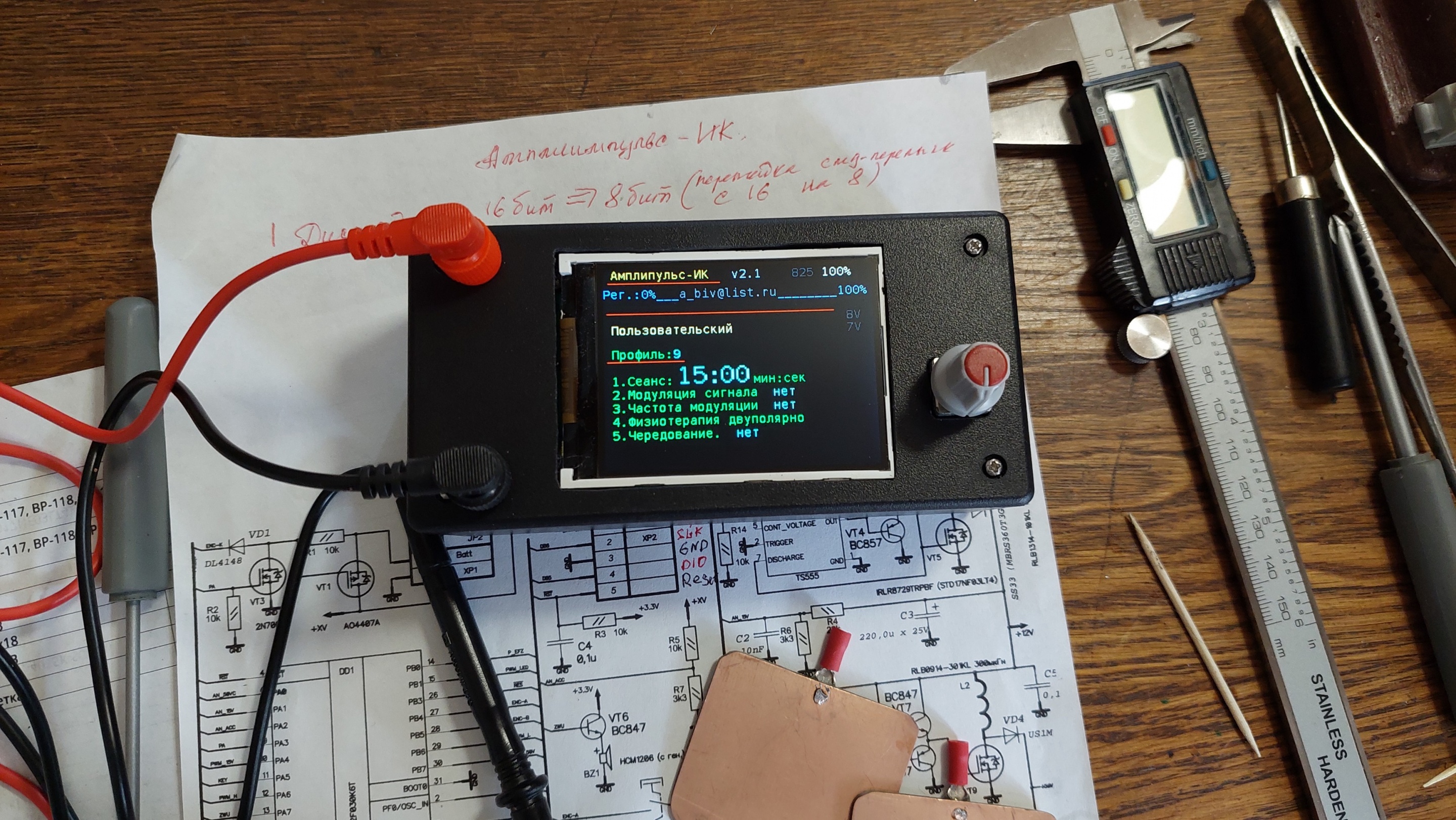

Закончил настройку и сборку Амплиимпульс-ИК. Автору огромное спасибо за прибор и неоценимую помощь в запуске устройства.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Чт июл 15, 2021 14:44:57
Сверлит текстолит когтями
Аватар пользователя

Карма: 17
Рейтинг сообщений: 90
Зарегистрирован: Чт май 24, 2018 12:07:05
Сообщений: 1283
Откуда: Челябинск-"Метеоритный"
Рейтинг сообщения: 0
Andrey_B,
Потестировал прибор. В лечебных целях, пока не пробовал.
Небольшое неудобство есть, от не очень хорошо видных показаний напряжений, аккумулятотора , а так же 15 и 50 в. При дневном свете совсем плохо. Нельзя ли изменить их с серого цвета на белый или другой, более заметный?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пт июл 16, 2021 05:18:04
Сверлит текстолит когтями
Аватар пользователя

Карма: 17
Рейтинг сообщений: 90
Зарегистрирован: Чт май 24, 2018 12:07:05
Сообщений: 1283
Откуда: Челябинск-"Метеоритный"
Рейтинг сообщения: 1
По просьбам на ютубе, сделал небольшое видео.
https://youtu.be/XMkh66c4Ceo


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пт июл 16, 2021 12:11:05
Электрический кот
Аватар пользователя

Карма: 14
Рейтинг сообщений: 387
Зарегистрирован: Пт апр 09, 2010 16:06:38
Сообщений: 1064
Откуда: Тула
Рейтинг сообщения: 1
не очень хорошо видных показаний напряжений, аккумулятотора , а так же 15 и 50 в.


Такая идея и была сделать их незаметными, так как нужны только в процессе отладки и при неисправностях. А при обычной эксплуатации они лишние на дисплее, на котором и так достаточно много информации.

ЗЫ: с интерфейсом пользователя у Амплипульс-МИО/ИК/Микро вообще "не очень". :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Пт июл 16, 2021 12:53:11
Сверлит текстолит когтями
Аватар пользователя

Карма: 17
Рейтинг сообщений: 90
Зарегистрирован: Чт май 24, 2018 12:07:05
Сообщений: 1283
Откуда: Челябинск-"Метеоритный"
Рейтинг сообщения: 0
Andrey_B,
Значение напряжения батареи важно. Конечно, рядом есть %заряда. 15и50в -тоже не лишние данные.
Одним словом, во все номиналы напряжений, приходится вглядываться. Почему бы их не сделать белого цвета. Это не сильно агрессивный цвет? Решать, конечно, вам. :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Спасибо Автору за работу
СообщениеДобавлено: Вс июл 18, 2021 01:22:01
Родился

Зарегистрирован: Пн июн 23, 2014 05:51:52
Сообщений: 1
Рейтинг сообщения: 0
Платы заказал, попробую сделать.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Вс сен 12, 2021 21:14:02
Открыл глаза

Зарегистрирован: Ср мар 23, 2016 17:00:13
Сообщений: 44
Рейтинг сообщения: 0
Коллеги,
Я не тот экран купил. Контрллер вроде бы тот.
Можно его подсоединить?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Вс сен 12, 2021 22:03:14
Электрический кот
Аватар пользователя

Карма: 14
Рейтинг сообщений: 387
Зарегистрирован: Пт апр 09, 2010 16:06:38
Сообщений: 1064
Откуда: Тула
Рейтинг сообщения: 1
Steps, если я правильно рассмотрел и это GMT177-01 и если я правильно нашёл его распайку, то последовательность сигналов у него совпадает с Z180SN007. Но со сдвигом на 1 ножку: вторая нога вашего индикатора идёт на первую ногу на плате. Работать должно. Остаётся ещё вопрос с ориентацией изображения.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Чт сен 30, 2021 18:24:05
Родился

Зарегистрирован: Вс ноя 08, 2015 22:40:05
Сообщений: 1
Рейтинг сообщения: 0
Andrey_B, можно приобрести у вас готовый прибор или печатную плату?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Амплипульс-МИО
СообщениеДобавлено: Чт сен 30, 2021 21:06:24
Электрический кот
Аватар пользователя

Карма: 14
Рейтинг сообщений: 387
Зарегистрирован: Пт апр 09, 2010 16:06:38
Сообщений: 1064
Откуда: Тула
Рейтинг сообщения: 0
sevs, ответил тут: https://radiokot.ru/forum/viewtopic.php?f=51&t=178920


Вернуться наверх
