БП на питание освещения светодиодов 48 вольт 10 ампер 480 ватт, с переменным резистором от 37 до 55 вольт.
Можно конечно и переделать, но насколько обрежется ампераж, вольтаж и мощность, если вдвое, это много, хотелось бы раскачать усилок на чистых 100 ватт на канал без искажений.

А ну да - 100Вт, там примерно так и должно быть около 90В питание. Да, можно из двух сделать, без проблем. И на пред. усь купить что-нибудь двуполярное, если 90В ему много. Понижать с 90В простой схемой вряд-ли хорошая идея, а сложной нет смысла - проще и дешевле купить что-нибудь. Например взять БП от ноутбуков по 19В, тоже соединить их в двуполярку. Может где на рынке есть барахолка какая...

Изначально проблема была в том что я по неопытности не разобрался с питанием усилка, поэтому стал думать в сторону предусилителя.
Но теперь когда с питанием разобрались и осталось решить вопрос как поступить дальше, предусилитель может вовсе отвалиться из схемы.

И если даже все таки буду реализовывать предусилитель, питать или понижать с 90 вольт я думаю нет необходимости, так как в корпус зайдет два плеча по 42 вольта, сажаем на одно из них предусилитель через DC-DC понижающий на VHS версии, на другое плечо можно посадить вентилятор и контролер включения вентилятора.

Собрал УНЧ на TDA2003, отстроил ООС, все работало прекрасно. Запихнул в корпус, подсоединил входные гнезда проводами в экранах, все по-правилам - экраны на земле в одной точке -попер самовозбуд?! Что опять ООС перестраивать? Или выкинуть эту легко возбудимую микруху и заменить на TDA2030? В ней вроде ООС проще регулируется. Разводка выводов у них одинакова.
Не знаю, как удалить сообщение и имею ли на это права?!
Нашел причину, в плотном монтаже отскочил провод земли с выхода на динамики. Все припаяно, работает замечательно, на мах громкость без сигнала еле прослушиваемый фонок 100Гц, при подключении джака с планшета и он пропадает.
извините за напряг!

2050

..Yellowsp, объясните мне, тупому, что значит "..отстроить ООС.."..?.. ..может, я чего-то в этой жизни упустил..?..

Ну, там резистивный делитель, который отрицательную обратную связь подает на вход (противофаза) Чем больше отрицательная связь, тем меньше коэффициент усиления, но пропадают искажения тракта усиления. Подбираем приемлемое усиление при мин. искажениях. Конкретно, для TDA2003 стоит 200ом и 2ома в делителе, я варьировал от 360ом, остановился на 180ом и 2.2ома, Самое лучшее качество при достаточном усилении. Но это для конкретного экземпляра микрухи.

Уж очень разброс велик у 2003 разных производителей и даже разных партий... Каждый раз подбирать? А если микросхемы из разных партий попадутся? Подбирать одинаковые микросхемы для многоканального усилителя?

Подскажите, подключил 2 готовых платы на 7293, одна колонка играет тише чем другая, как с этим бороться?

Проверьте исправность (соответствие номиналу...) двух резисторов и конденсатора в цепи ООС...

Все номиналы одинаковы.. Может дело в самих микросхемах. Ещё мне кажется у канала, который тише играет - больше низких частот.

Я так понял, что играет тише сама колонка. Тогда дело в ней. Возможно, неисправный ВЧ-динамик.

Или Вы всё же имели в виду, что если подключить колонки к УНЧ наоборот, то уже другая колонка начинает работать хуже? Тогда да, дело в плате с микросхемой либо источнике сигнала.

здравствуйте кто скажет подойдут транзисторы c3311, и можно еще какие использовать вместо кт315

Если не секрет, для чего Вы собираетесь использовать эту схему 70-летней давности? Сейчас так не делают...

СХЕМА ДЛЯ СОПРЯЖЕНИЯ ВЫХОДА ПРИЕМНИКА НА УСИЛИТЕЛЬ УСИЛИТЕЛЬ ЭТО ТРЕХПРОГРАММНИК ПРИЧИНА ЧТО ПРИЕМНИК ВЫДАЕТ СЕМЬДЕСЯТ МИЛИАОЛЬТ а для входа надо двести пятьдесят может и больше\ при подключении платы к усилителю нет нужной громкости

Для этой цели будет достаточно усилительного каскада на одном транзисторе - эмиттерные повторители можно смело отбросить!

Вот так сделать. Достаточно усиления в 4 раза и не нужно такое низкое выходное сопротивление. Этот каскад встроить в плату трёх программного громкоговорителя.

Чтобы уменьшить коэффициент усиления, нужно увеличить сопротивление эмиттерного резистора.

Вместо КТ315 подойдет почти всякий маломощный импортный транзистор, в том числе C3311 или скажем С1815, С945.

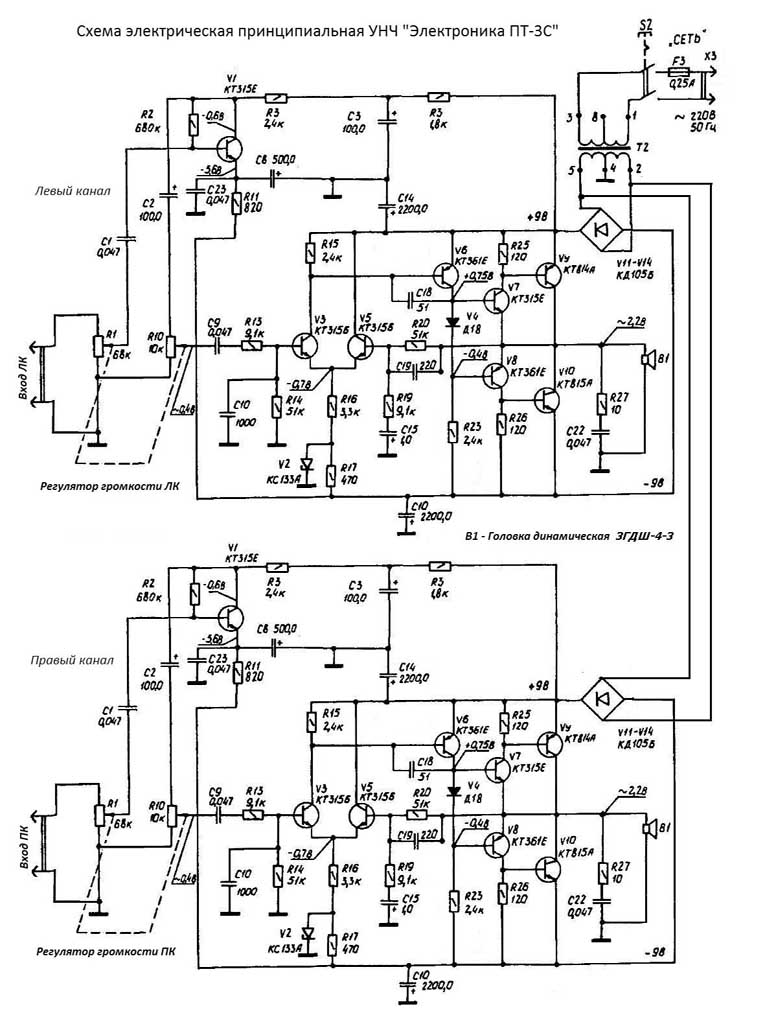

[attachment=0]elpt-3sk.jpg[/attachmentjpg[/]при эксперементах с трех програмником и доведения до этой схемы м каскадом транзистора v1, он упал поле этого появился фон греются выходные транзисторы ----до этого работал звук стал громче , но какото орущий с небольшими искажениями здесь схема для стререо варианта используется одна

С трёхпрограммниками не занимался, но была у меня "Лира" какая-то, УКВ-приемник в корпусе трёхпрограммника... Самая лучшая переделка этого агрегата оказалась и самой простой - выгреб ВСЕ внутренности, кроме динамиков и воткнул китайскую платку МР3-плеера, добавив простенький самодельный стереоусилитель... Результат радовал меня несколько лет, после чего поменял ещё и динамики - поставил от какой-то дешевой магнитолки "Сони" - и понял, что даже самые лучшие советские динамики, а 2ГД-40 явно не самые плохие - сильно уступают японскому ширпотребу...
