 Заголовок сообщения: Помогите разобраться. Мощный инвертер
СообщениеДобавлено: Пн дек 08, 2025 18:20:44
Родился

Зарегистрирован: Пт апр 04, 2025 16:08:38
Сообщений: 3
Рейтинг сообщения: 0

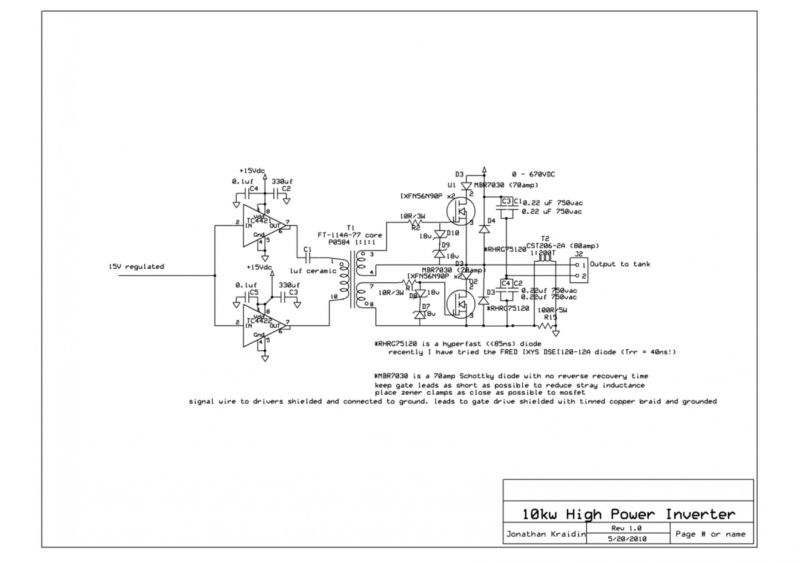

Вот схема есть, говорят рабочая. Если заменить транзисторы на менее мощьные, остальное то же менять? В идеале квт на 4-5 сделать бы.


Вернуться наверх

Не в сети
 Заголовок сообщения: Помогите разобрать
СообщениеДобавлено: Пн дек 08, 2025 18:47:43
Родился

Карма: 1
Рейтинг сообщений: 1
Зарегистрирован: Вс окт 14, 2012 22:04:58
Сообщений: 6
Рейтинг сообщения: 0
Она и так у тебя на 2киловата или меньше лениво считать
если бы спросил мощность больше ну норм вопрос а так ерунду спрашиваешь типа можно ли на грузовике пятитонном возить три тонны? ну я не запрещаю можно.
у тебя там конденсаторы c1+c3=0.44мкФ и c2+c4=0.44мкФ через них проходит ? переменный ток
и не видно какие транзисторы нечётко
где схему то взял ? какая гарантия что не будет сквозной ток

эт самое, тему назови информативно а то название лажа какая то


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Помогите разобраться
СообщениеДобавлено: Пн дек 08, 2025 18:56:44
Друг Кота
Аватар пользователя

Карма: 31
Рейтинг сообщений: 880
Зарегистрирован: Пт сен 10, 2021 15:19:36
Сообщений: 6109
Откуда: Протвино
Рейтинг сообщения: 0
остальное можно оставить.
но транзисторы вдвое меньшей (рассеиваемой максимальной) мощности вовсе не обязательно обеспечат вдвое меньшую _выходную_ мощность.
это может быть связано с увеличением потерь (снижением кпд) на других транзисторах. надо рассматривать конкретные.
могут измениться транзишн потери из-за других емкостей стока и затвора, статические из-за другого сопротивления канала или даж чтото еще менее очевидное вроде S,Vgt может повлиять.


Вернуться наверх

Не в сети
 Заголовок сообщения: Помогите разобрать
СообщениеДобавлено: Пн дек 08, 2025 19:09:56
Родился

Карма: 1
Рейтинг сообщений: 1
Зарегистрирован: Вс окт 14, 2012 22:04:58
Сообщений: 6
Рейтинг сообщения: 0
Позывной ?


Вложение:
uk3abc.jpg [72.59 KiB]
Скачиваний: 81


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Помогите разобрать
СообщениеДобавлено: Вт дек 09, 2025 19:35:51
Родился

Зарегистрирован: Пт апр 04, 2025 16:08:38
Сообщений: 3
Рейтинг сообщения: 0
Позывной ?


Вложение:


О! Да)) так и есть. У нас в школе была, ходил туда немного в начальных классах.
