а как там в Спектруме ?
давно у меня был ZX Spectrum... ещё в молодости...
я уже не помню...
:roll:

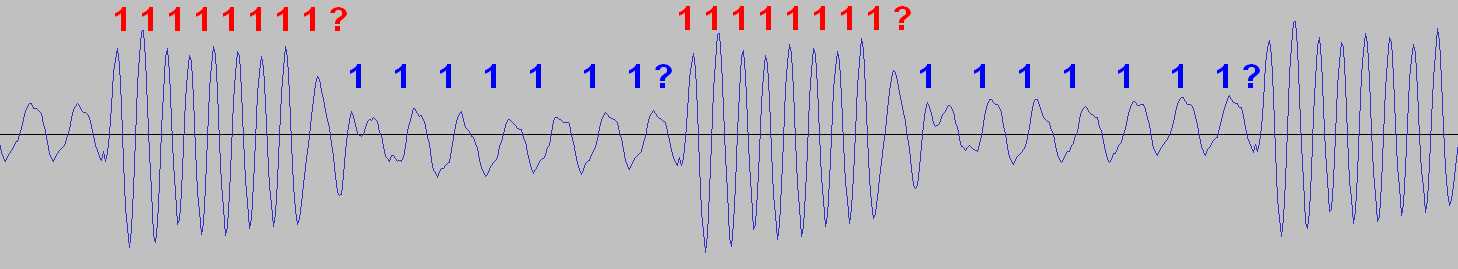

попробуем нажужжать двухтоналкой... синусом... 2 кГц и 4 кГц...

не... не получается.
резонанс и добротность мешает.
:tea:

Итого:
"Манчестер-II" не подходит.
ЧМ (FSK) не подходит.
АМ (OOK) не подходит.
фазо-частотная модуляция не подходит.
...
...
...
:roll:

думаем...

Реклама

HardWareMan

roman.com писал(а):

попробуем нажужжать двухтоналкой... синусом... 2 кГц и 4 кГц...

Спектрум жужжит 1к-2к. Сместись ниже, не обязательно вверх лезть же.

Добавлено after 1 minute 26 seconds:
А, хотя стоп, у тебя добротность выше 4к поднимается - ну нажжужи 4к-8к. Или можно попробовать не кратное но различимое: 4к-6к. Ну или попробовать спуститься 3к-6к.

Реклама

roman.com

roman.com писал(а):

думаем...

подумали... ))
:tea:

двухтоналка используется в линиях связи с шумами... для надежного определения 0 и 1.
но у нас нет шумов. значит можно использовать однотоналку))

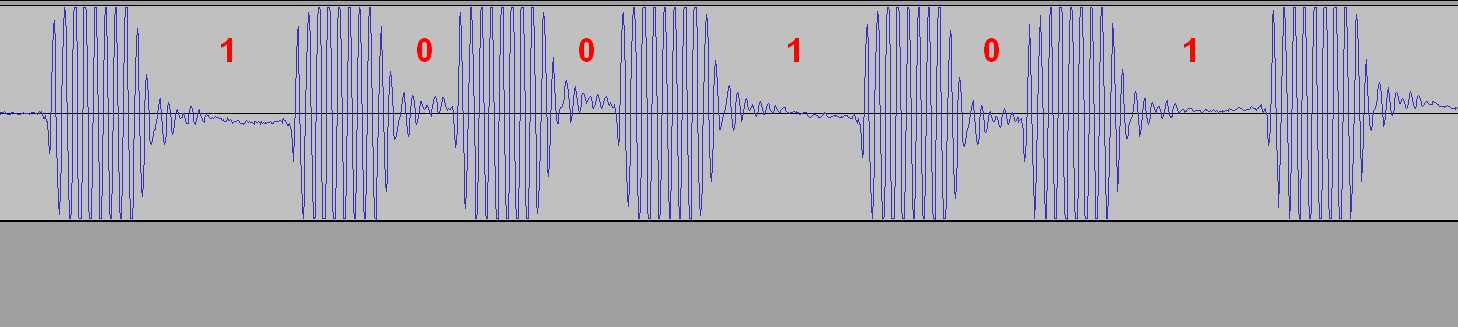

а кодировать будем... ну например паузами.

замечательно))
по-моему мы уже близко к цели.
:tea:

собственно ничего нового мы не придумали... аналогично работает ИК пульт.

правда скорость маленькая получается... но зато просто и надёжно (в теории).
:tea:

HardWareMan

Можно паковать несколько бит в одну посылку. Я знаю метод, где байт передаётся за 2 мырга (+1 обязательный первый мырг). При этом есть базовый контроль правильности. Что не мешает наложить ещё и расширенный, хоть с ECC.

Реклама

Эиком - электронные компоненты и радиодетали

roman.com

не знаю где байт передаётся за 2 мырга ))
это уже пошло уплотнение...
есть разные варианты уплотнения... простейший штрих код называется...))

меняются не только паузы но длительности импульсов...
причём есть 4 градации...
итого: меняя пауза и длительность можно получить плотность передаваемой информации (или как она там называется) 4 х 4 = 16 бит на герц.

Есть только одна проблема... Все эти уплотнения работают только в идеальных условиях... т.е. на линиях без шумов... точнее с высоким отношением сигнал / шум.

А нашу "линию связи" трудно назвать идеальной))

Реклама

roman.com

далее...
в ходе экспериментов выясняются разные подробности... не связанные с резонансом и переходными процессами...

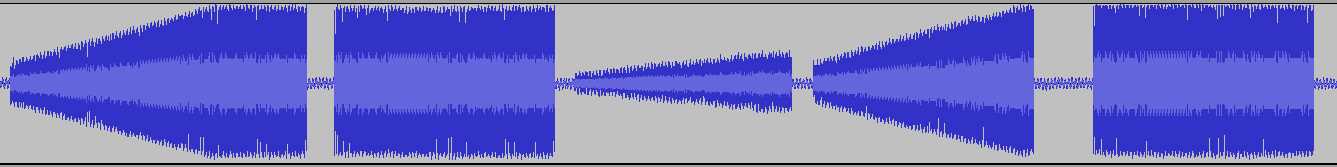

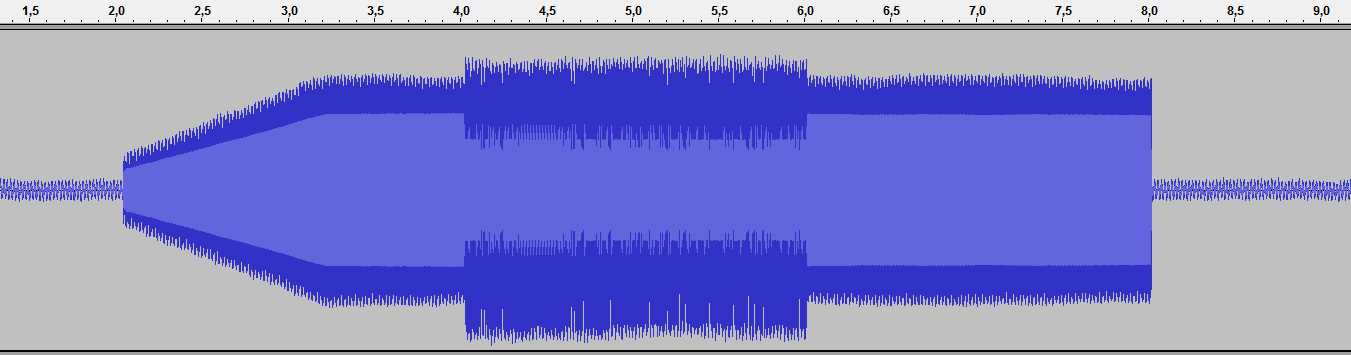

оказывается в телефоне типа Андроид при прослушивании громкой "музыки" при первом включении уровень сигнала в динамике возрастает плавно (линейно)... с задержкой до нескольких секунд...

не знаю с чем это связано... но видимо это сделано для защиты слухового аппарата пользователей... при прослушивании громкой "музыки" ))
:music:

спасибо конечно разработчикам Андроид за заботу))
но нам для декодирования надо (желательно) чтобы уровень сигнала имел постоянный уровень начиная с первой "ноты"))
:roll:

в ПК аналогичный случай... но там уровень сигнала возрастает быстрей...

видимо разработчики ПК не такие заботливые))
:tea:

теперь надо думать как с этим бороться.
:tea:

Реклама

Energizer-A

АРУ вроде так должен работать..
в древности тоже была преамбула длинного тона - этим все решалось

roman.com

откуда там АРУ... нет там АРУ... всё цифруется напрямую.

сделали преамбулу длинного тона...

теперь всё хорошо))
:tea:

roman.com

далее...
а как принимать и декодировать будем ?
:roll:

roman.com писал(а):

есть разные варианты уплотнения...

сейчас ардуино использует уплотнения...
фазо-частотная модуляция... у которой в скорость в два раза больше по сравнению с "Манчестер-II"...

но всё это работает по проводам... в идеальных условиях))
:tea:

ну раз у нас телефон работает аналогично ИК пульту... то можно использовать туже технологию что и для ИК пульта.))
т.е. сделать всё на прерываниях...

но у нас схема работает не по проводам... поэтому возможно лучше использовать цифровку сигнала... с фильтрами...

тут надо подумать...
:roll:

Спойлер

Код:

////////////////////////////////////////////////////////////////////////////////
//////////////////////////////////////////////////////////////////////////Modem:
var TX_Modem_st = 0;   // счёт байт
var TX_Modem_Mask = 0; // маска
function TX_Modem(){
//44100, 16 бит, моно.
//int 8000...ffff | 0000...7fff
//-младший
//-старший

  //заголовок: 64 байт (Base64) //882000 байт / 2 = 441000 семпл = (10c)
  var W = "UklGRnR1DQBXQVZFZm10IBAAAAABAAEARKwAAIhYAQACABAAZGF0YVB1DQAAAAAA";

  //пауза: 235200 байт (Base64) //235200(2c)
  for (xTX=0;  xTX<235200;  xTX++) {
    W += "A";
  };//xTX++

  //преамбула: 7350 байт (Base64) //44100 * 2 / 6 семпл = 7350(2c)
  for (xTX=0;  xTX<7350;  xTX++) {
  ///////////////////////// 00 7f: "+" //12 байт / 2 = 6 семпл
  //6 семпл
  //00...7f
  /////////////////////////
  //4  - 36  00100100
  //10 - 91  01011011
  //14 - 127 01111111
  //14 - 127 01111111
  //10 - 91  01011011
  //4  - 36  00100100
  /////////////////////////
  //000000
  //000010 //4  - 36  00100100
  //010000
  //000000
  W += "A";
  W += "C";
  W += "Q";
  W += "A";
  //010110 //10 - 91  01011011
  //110000
  //000001 //14 - 127 01111111
  //111111
  W += "W";
  W += "w";
  W += "B";
  W += "/";
  //000000
  //000111 //14 - 127 01111111
  //111100
  //000000
  W += "A";
  W += "H";
  W += "8";
  W += "A";
  //010110 //10 - 91  01011011
  //110000
  //000000 //4  - 36  00100100
  //100100
  W += "W";
  W += "w";
  W += "A";
  W += "k";
  ///////////////////////// 00 80: "-" //12 байт / 2 = 6 семпл
  //6 семпл
  //80...ff
  /////////////////////////
  //4  - 91  11011011
  //10 - 36  10100100
  //14 - 0   10000000
  //14 - 0   10000000
  //10 - 36  10100100
  //4  - 91  11011011
  /////////////////////////
  //000000
  //001101 //4  - 91  11011011
  //101100
  //000000
  W += "A";
  W += "Z";
  W += "s";
  W += "A";
  //101001 //10 - 36  10100100
  //000000
  //000010 //14 - 0   10000000
  //000000
  W += "p";
  W += "A";
  W += "C";
  W += "A";
  //000000
  //001000 //14 - 0   10000000
  //000000
  //000000
  W += "A";
  W += "I";
  W += "A";
  W += "A";
  //101001 //10 - 36  10100100
  //000000
  //000011 //4  - 91  11011011
  //011011
  W += "p";
  W += "A";
  W += "D";
  W += "b";
  /////////////////////////
  };//xTX++


  //Data:
  for (TX_Modem_st=0;  TX_Modem_st<48;  TX_Modem_st++) {
  /////////////////////////
  TX_Modem_Mask=0x01;
  do  {

  for (xTX=0;  xTX<256;  xTX++) {
   W += "A"; //000000
  };//xTX++

  if ( TX_int[TX_Modem_st] & TX_Modem_Mask ) {
   for (xTX=0;  xTX<256;  xTX++) {
    W += "A"; //000000
   };//xTX++
  };

  for (xTX=0;  xTX<8;  xTX++) {
  ///////////////////////// 00 7f: "+" //12 байт / 2 = 6 семпл
  //6 семпл
  //00...7f
  /////////////////////////
  //4  - 36  00100100
  //10 - 91  01011011
  //14 - 127 01111111
  //14 - 127 01111111
  //10 - 91  01011011
  //4  - 36  00100100
  /////////////////////////
  //000000
  //000010 //4  - 36  00100100
  //010000
  //000000
  W += "A";
  W += "C";
  W += "Q";
  W += "A";
  //010110 //10 - 91  01011011
  //110000
  //000001 //14 - 127 01111111
  //111111
  W += "W";
  W += "w";
  W += "B";
  W += "/";
  //000000
  //000111 //14 - 127 01111111
  //111100
  //000000
  W += "A";
  W += "H";
  W += "8";
  W += "A";
  //010110 //10 - 91  01011011
  //110000
  //000000 //4  - 36  00100100
  //100100
  W += "W";
  W += "w";
  W += "A";
  W += "k";
  ///////////////////////// 00 80: "-" //12 байт / 2 = 6 семпл
  //6 семпл
  //80...ff
  /////////////////////////
  //4  - 91  11011011
  //10 - 36  10100100
  //14 - 0   10000000
  //14 - 0   10000000
  //10 - 36  10100100
  //4  - 91  11011011
  /////////////////////////
  //000000
  //001101 //4  - 91  11011011
  //101100
  //000000
  W += "A";
  W += "Z";
  W += "s";
  W += "A";
  //101001 //10 - 36  10100100
  //000000
  //000010 //14 - 0   10000000
  //000000
  W += "p";
  W += "A";
  W += "C";
  W += "A";
  //000000
  //001000 //14 - 0   10000000
  //000000
  //000000
  W += "A";
  W += "I";
  W += "A";
  W += "A";
  //101001 //10 - 36  10100100
  //000000
  //000011 //4  - 91  11011011
  //011011
  W += "p";
  W += "A";
  W += "D";
  W += "b";
  /////////////////////////
  };//xTX++

  /////////////////////////
  TX_Modem_Mask = (TX_Modem_Mask<<1);
  TX_Modem_Mask = TX_Modem_Mask & 0xFF;
  /////////////////////////
  }
  while (TX_Modem_Mask);
  /////////////////////////
  };//TX_Modem_st


  //синхропауза: 3675 байт (Base64) //44100 * 2 / 6 семпл = 3675(1c)
  for (xTX=0;  xTX<3675;  xTX++) {
  ///////////////////////// 00 7f: "+" //12 байт / 2 = 6 семпл
  //6 семпл
  //00...7f
  /////////////////////////
  //4  - 36  00100100
  //10 - 91  01011011
  //14 - 127 01111111
  //14 - 127 01111111
  //10 - 91  01011011
  //4  - 36  00100100
  /////////////////////////
  //000000
  //000010 //4  - 36  00100100
  //010000
  //000000
  W += "A";
  W += "C";
  W += "Q";
  W += "A";
  //010110 //10 - 91  01011011
  //110000
  //000001 //14 - 127 01111111
  //111111
  W += "W";
  W += "w";
  W += "B";
  W += "/";
  //000000
  //000111 //14 - 127 01111111
  //111100
  //000000
  W += "A";
  W += "H";
  W += "8";
  W += "A";
  //010110 //10 - 91  01011011
  //110000
  //000000 //4  - 36  00100100
  //100100
  W += "W";
  W += "w";
  W += "A";
  W += "k";
  ///////////////////////// 00 80: "-" //12 байт / 2 = 6 семпл
  //6 семпл
  //80...ff
  /////////////////////////
  //4  - 91  11011011
  //10 - 36  10100100
  //14 - 0   10000000
  //14 - 0   10000000
  //10 - 36  10100100
  //4  - 91  11011011
  /////////////////////////
  //000000
  //001101 //4  - 91  11011011
  //101100
  //000000
  W += "A";
  W += "Z";
  W += "s";
  W += "A";
  //101001 //10 - 36  10100100
  //000000
  //000010 //14 - 0   10000000
  //000000
  W += "p";
  W += "A";
  W += "C";
  W += "A";
  //000000
  //001000 //14 - 0   10000000
  //000000
  //000000
  W += "A";
  W += "I";
  W += "A";
  W += "A";
  //101001 //10 - 36  10100100
  //000000
  //000011 //4  - 91  11011011
  //011011
  W += "p";
  W += "A";
  W += "D";
  W += "b";
  /////////////////////////
  };//xTX++


  var audio = new Audio("data:audio/wav;base64," + W);
  //var audio = new Audio("123.wav"); //D:\123.wav
  audio.play();   // пуск
  //audio.load(); // стоп
  //audio.paused ? audio.play() : audio.pause();// пуск/пауза
  //audio.volume += 0.1; // громкость звука + 10%
  //audio.volume -= 0.1; // громкость звука - 10%
};
////////////////////////////////////////////////////////////////////////////////

хотя в идеале надо типа что-то беспроводное...

Добавлено after 6 hours 16 minutes 46 seconds:

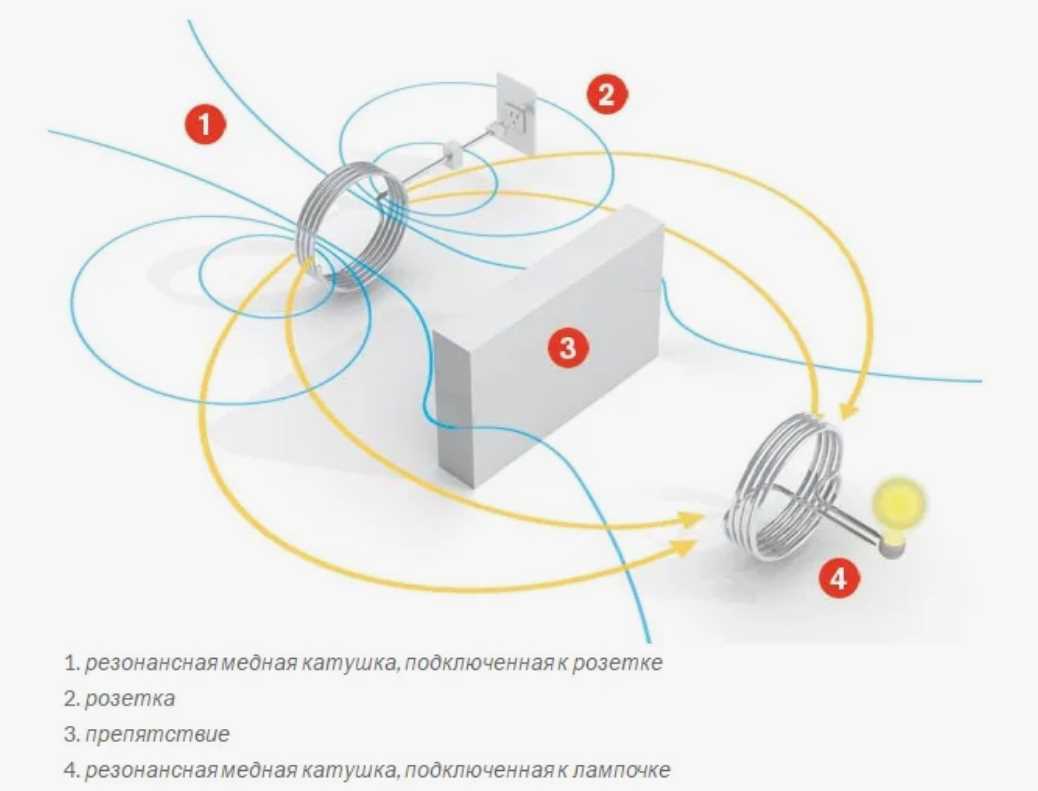

намотать катушку на задней крышке телефона))

Реклама

HardWareMan

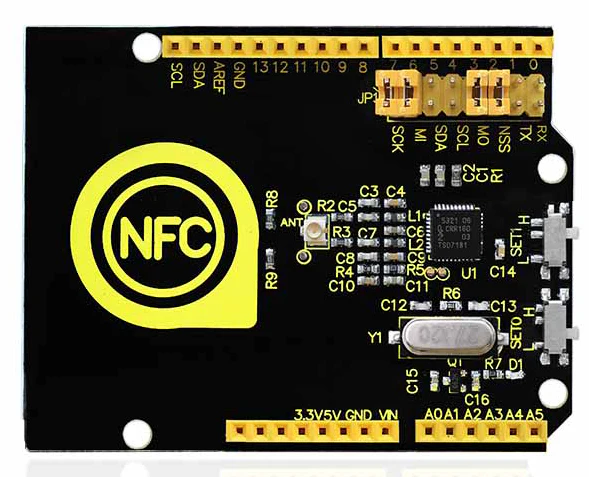

Не, ну ежели речь зашла за NFC, то это же родное для ардуины вообще. И данные сразу в цифре бегут. А чтобы не перехватили - диффи-хафман + ДЕС/АЕС вам в помощь.

roman.com

а что у нас с radiokot.ru ? проблемы с сертификатом ? ))

1.
если бы у нас был диффи-хафман + ДЕС то мы бы не заморачивались... и передавали ключи по интернету.
2.
для NFC не нужен диффи-хафман + ДЕС... NFC сам по себе безопасен.
3.
в старом телефоне нет NFC... выше писал.
4.
даже если бы даже в телефоне был NFC... я не знаю как к нему подключиться из браузера.

5.

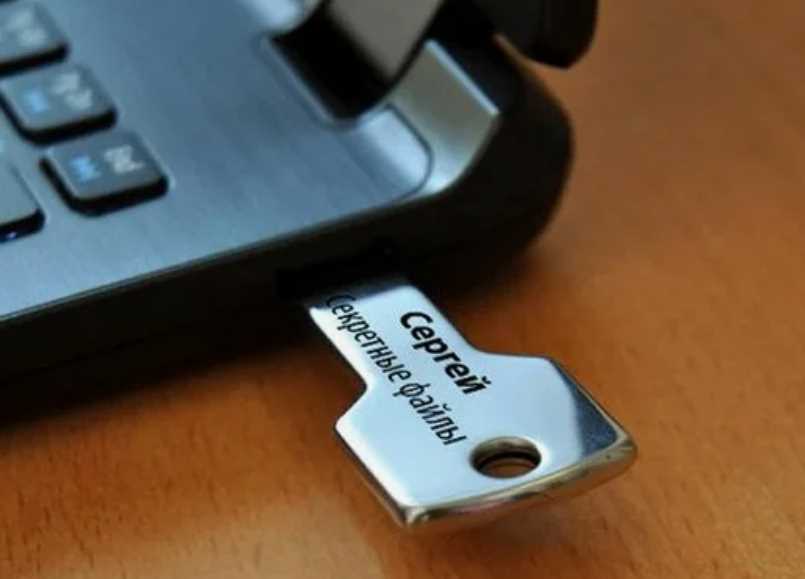

ещё выше предлагали использовать флешку...

подобное делали в другой теме... абсолютно криптостойкую систему на одноразовых блокнотах ))

в нашем случае это уже перебор))

6.
ещё выше предлагали использовать провода...

7.
если использовать провода... тогда можно сразу подключить программатор ... )) заодно и прошивку обновить можно...

только программу запустить...

Zflasher... https://www.radiokot.ru/forum/viewtopic ... m162626645

roman.com

Физический ключ безопасности — вот пожалуй самый безопасный способ...
:roll:

))
да. такое можно сделать на любом МК.
