Например TDA7294

Форум РадиоКот • Просмотр темы - OLED на Attiny13
Форум РадиоКот
Здесь можно немножко помяукать :)

Текущее время: Пт дек 12, 2025 21:00:04

Сообщения без ответов | Активные темы


Часовой пояс: UTC + 3 часа

Список форумов » Микроконтроллеры и ПЛИС » AVR

ПРЯМО СЕЙЧАС:



Начать новую тему Ответить на тему  Страница 1 из 3
  [ Сообщений: 43 ]  1, ,
  Для печати
Предыдущая тема | Следующая тема
Автор Сообщение
zöner Не в сети
 Заголовок сообщения: OLED на Attiny13
СообщениеДобавлено: Сб дек 29, 2018 11:00:47
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 30
Зарегистрирован: Чт фев 16, 2012 19:00:11
Сообщений: 502
Рейтинг сообщения: 0
Хочу сделать 2-канальный вольтметр на Attiny13 и I2C OLED SSD1306.
Кто-нибудь пробовал, реально уместить прошивку в 1К ?
Вернуться наверх
 ПрофильПрофиль

Реклама
pyzhman Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Сб дек 29, 2018 11:41:23
Друг Кота
Аватар пользователя

Карма: 49
Рейтинг сообщений: 392
Зарегистрирован: Вс июл 12, 2009 19:15:29
Сообщений: 7014
Откуда: Ижевск
Рейтинг сообщения: 0
Нет ничего невозможного для человека с интеллектом.

_________________
Docendo discimus

Вернуться наверх
 ПрофильПрофиль wwwWWW

Реклама
Мурик Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Сб дек 29, 2018 16:26:58
Друг Кота
Аватар пользователя

Карма: 1
Рейтинг сообщений: 179
Зарегистрирован: Пн окт 11, 2010 19:00:08
Сообщений: 3382
Рейтинг сообщения: 0
В чем смысл пытаться впихнуть невпихуемое? Нет МК с большим объемом памяти?
Вернуться наверх
 ПрофильПрофиль

zöner Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Сб дек 29, 2018 16:39:05
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 30
Зарегистрирован: Чт фев 16, 2012 19:00:11
Сообщений: 502
Рейтинг сообщения: 0
валяется штук 20 без дела, и десяток OLEDов.
думал может есть готовое, в сети минимум под Tiny45-85.
китайские раздражают неравномерностью яркости сегментов, особенно в темноте (пожлобились на несколько резисторов и транзисторов), низкой точностью, и трудностью перестройки под разные делители.
попробую впихнуть
Вернуться наверх
 ПрофильПрофиль

Реклама
Эиком - электронные компоненты и радиодетали
Demiurg Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Сб дек 29, 2018 16:42:18
Это не хвост, это антенна

Карма: 4
Рейтинг сообщений: 139
Зарегистрирован: Ср июн 25, 2008 15:19:44
Сообщений: 1480
Рейтинг сообщения: 0
Физически невозможно впихнуться в 1к флеша. Дисплей потребует массивы данных.
Эти таракашки годятся только на простые устройства.
Вернуться наверх
 ПрофильПрофиль

Реклама
zöner Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Сб дек 29, 2018 16:45:32
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 30
Зарегистрирован: Чт фев 16, 2012 19:00:11
Сообщений: 502
Рейтинг сообщения: 0
Цитата:
Дисплей потребует массивы данных
там примерно 30 байт под инициализацию, и 88 байт под знакогенератор 8х8 (цифры + точка)
Вернуться наверх
 ПрофильПрофиль

Реклама
pyzhman Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Сб дек 29, 2018 16:56:04
Друг Кота
Аватар пользователя

Карма: 49
Рейтинг сообщений: 392
Зарегистрирован: Вс июл 12, 2009 19:15:29
Сообщений: 7014
Откуда: Ижевск
Рейтинг сообщения: 0
Так пробуйте!

_________________
Docendo discimus

Вернуться наверх
 ПрофильПрофиль wwwWWW

zöner Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Сб дек 29, 2018 18:07:05
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 30
Зарегистрирован: Чт фев 16, 2012 19:00:11
Сообщений: 502
Рейтинг сообщения: 7
874 байта, фьюзы: L=0x79, H=0xFB
подключение: SCL-PB0, SDA-PB1, U1-PB4, U2-PB3, U3-PB2, U4-PB5 (меряется 4 канала, з запасом на будущее - шрифт масштабируется по горизонтали/вертикали)
делители по входам /11 (100K + 10K), питание/опора - 3.3В, период измерения каналов 100мс (задаются константы в main.h)
Изображение Изображение


Вложения:
main.hex [2.42 KiB]
Скачиваний: 896
main.c [8.09 KiB]
Скачиваний: 1260
main.h [1.19 KiB]
Скачиваний: 1084
Вернуться наверх
 ПрофильПрофиль

pyzhman Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Вс дек 30, 2018 06:32:56
Друг Кота
Аватар пользователя

Карма: 49
Рейтинг сообщений: 392
Зарегистрирован: Вс июл 12, 2009 19:15:29
Сообщений: 7014
Откуда: Ижевск
Рейтинг сообщения: 0
zöner красава!
Что там насчёт
Demiurg писал(а):
Физически невозможно...

и
Мурик писал(а):
...впихнуть невпихуемое...

?

_________________
Docendo discimus

Вернуться наверх
 ПрофильПрофиль wwwWWW

Реклама
zöner Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Вс дек 30, 2018 09:29:35
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 30
Зарегистрирован: Чт фев 16, 2012 19:00:11
Сообщений: 502
Рейтинг сообщения: 0

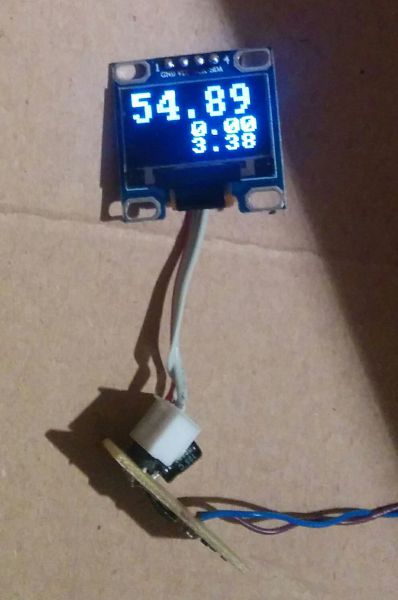

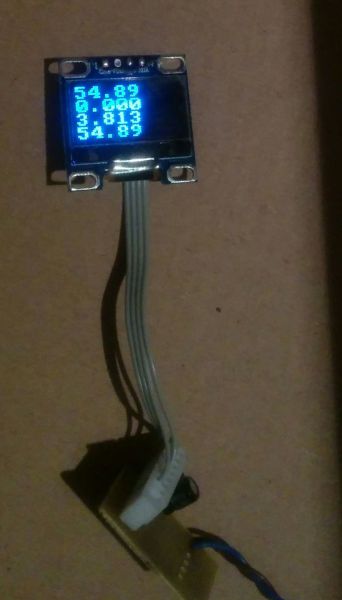

4 канала (шрифт 3х2 и 2х2):
Изображение Изображение
под Attiny25 тоже работает после перекомпиляции


Вложения:
main.h [1.19 KiB]
Скачиваний: 793
main.c [7.79 KiB]
Скачиваний: 800
main.hex [2.4 KiB]
Скачиваний: 499


Последний раз редактировалось zöner Вс дек 30, 2018 10:52:14, всего редактировалось 1 раз.
Вернуться наверх
 ПрофильПрофиль

musor Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Вс дек 30, 2018 09:53:44
Друг Кота
Аватар пользователя

Карма: 123
Рейтинг сообщений: 7959
Зарегистрирован: Сб сен 13, 2014 16:27:32
Сообщений: 39199
Откуда: СпиртоГонск созвездия Омега
Рейтинг сообщения: 0
4 канала: это как ногто не хватит? или внешний ацп?

_________________
ZМудрость(Опыт и выдержка) приходит с годами.
Все Ваши беды и проблемы, от недостатка знаний.
Умный и у дурака научится, а дураку и ..
Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает

Вернуться наверх
 ПрофильПрофиль wwwWWW

korob Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Вс дек 30, 2018 10:03:26
Друг Кота
Аватар пользователя

Карма: 142
Рейтинг сообщений: 5961
Зарегистрирован: Чт авг 09, 2012 01:09:39
Сообщений: 6642
Откуда: Ливны
Рейтинг сообщения: 0
zöner писал(а):
подключение: SCL-PB0, SDA-PB1, U1-PB4, U2-PB3, U3-PB2, U4-PB5

_________________
Большой опыт, порой, не даёт находить/видеть нам простые и очевидные решения. :(
Всегда с уважением, Александр.

Вернуться наверх
 ПрофильПрофиль

zöner Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Вс дек 30, 2018 10:49:24
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 30
Зарегистрирован: Чт фев 16, 2012 19:00:11
Сообщений: 502
Рейтинг сообщения: 0
Цитата:
4 канала: это как ногто не хватит? или внешний ацп?
4й канал - вход Reset (PB5), нужно программатором переключить его в режим GPIO (фьюз RSTDISBL=0).
по идее, после этого перед программированием нужно подавать 12В на Reset для высоковольтного режима
Вернуться наверх
 ПрофильПрофиль

musor Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Вс дек 30, 2018 14:25:48
Друг Кота
Аватар пользователя

Карма: 123
Рейтинг сообщений: 7959
Зарегистрирован: Сб сен 13, 2014 16:27:32
Сообщений: 39199
Откуда: СпиртоГонск созвездия Омега
Рейтинг сообщения: 0
вона как....все ради того чтоб тинкувпихать
а дисплей там графический походу...откуда тока снят непонятно пожоду с мабилы не очдревней...

_________________
ZМудрость(Опыт и выдержка) приходит с годами.
Все Ваши беды и проблемы, от недостатка знаний.
Умный и у дурака научится, а дураку и ..
Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает

Вернуться наверх
 ПрофильПрофиль wwwWWW

zöner Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Вс дек 30, 2018 14:47:02
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 30
Зарегистрирован: Чт фев 16, 2012 19:00:11
Сообщений: 502
Рейтинг сообщения: 0
дисплеи на Али по 2$, в мабилах ковыряться нет смысла...
https://ru.aliexpress.com/item/Free-shi ... 96152.html
четкость и угол обзора рулят по сравнению со всякими снятыми с Нокий/Сименсов и т.д...
Вернуться наверх
 ПрофильПрофиль

pyzhman Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Вс дек 30, 2018 15:03:32
Друг Кота
Аватар пользователя

Карма: 49
Рейтинг сообщений: 392
Зарегистрирован: Вс июл 12, 2009 19:15:29
Сообщений: 7014
Откуда: Ижевск
Рейтинг сообщения: 0
musor писал(а):
...ради того чтоб тинкувпихать...

Ну да, необходимость и достаточность это не про нас.

_________________
Docendo discimus

Вернуться наверх
 ПрофильПрофиль wwwWWW

zöner Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Вс дек 30, 2018 17:43:05
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 30
Зарегистрирован: Чт фев 16, 2012 19:00:11
Сообщений: 502
Рейтинг сообщения: 0
3 канала с авто-отключением третьего, если заземлен (удобно использовать как вольметр при наладке):


Вложения:
main.c [9.9 KiB]
Скачиваний: 690
main.h [1.35 KiB]
Скачиваний: 463
main.hex [2.77 KiB]
Скачиваний: 507
Вернуться наверх
 ПрофильПрофиль

pyzhman Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Пн дек 31, 2018 12:07:31
Друг Кота
Аватар пользователя

Карма: 49
Рейтинг сообщений: 392
Зарегистрирован: Вс июл 12, 2009 19:15:29
Сообщений: 7014
Откуда: Ижевск
Рейтинг сообщения: 0
Ждём фото в корпусе.

_________________
Docendo discimus

Вернуться наверх
 ПрофильПрофиль wwwWWW

zöner Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Пн дек 31, 2018 12:31:38
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 30
Зарегистрирован: Чт фев 16, 2012 19:00:11
Сообщений: 502
Рейтинг сообщения: 0
тема про электронику и софт, на счет корпуса каждый решит для себя сам в меру потребностей и возможностей...
Вернуться наверх
 ПрофильПрофиль

zöner Не в сети
 Заголовок сообщения: Re: OLED на Attiny13
СообщениеДобавлено: Ср фев 06, 2019 20:20:25
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 30
Зарегистрирован: Чт фев 16, 2012 19:00:11
Сообщений: 502
Рейтинг сообщения: 5
проверен OLED 128x32 (вход PB2/ADC1):

компиляция avr-gcc:
Код:
avr-gcc -mmcu=attiny13 -Os -std=gnu99 -gdwarf-2 -funsigned-char -funsigned-bitfields -fpack-struct -fshort-enums -ffunction-sections -fdata-sections -Wall -Wl,-Map=main.map,--section-start=.config=0x3FF,--cref,-static,--gc-sections,--relax -o main.elf main.c


Добавлено after 3 hours 54 minutes 1 second:
на 4 цифры


Вложения:
main.hex [2.51 KiB]
Скачиваний: 760
main.c [9.58 KiB]
Скачиваний: 899
main.h [1.43 KiB]
Скачиваний: 783
main.hex [2.51 KiB]
Скачиваний: 496
main.c [9.23 KiB]
Скачиваний: 614
main.h [1.43 KiB]
Скачиваний: 803
Вернуться наверх
 ПрофильПрофиль

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  Страница 1 из 3
  [ Сообщений: 43 ]  1, ,

Часовой пояс: UTC + 3 часа

Список форумов » Микроконтроллеры и ПЛИС » AVR

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 14

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
