Arduino Due / ATSAM3X8EA + сетевой шильд W5500 KeyEStudio - проблемы с питанием (я бы сказал - катастрофические проблемы)

добрый день

недавно столкнулся с косяком из серии "нечто"

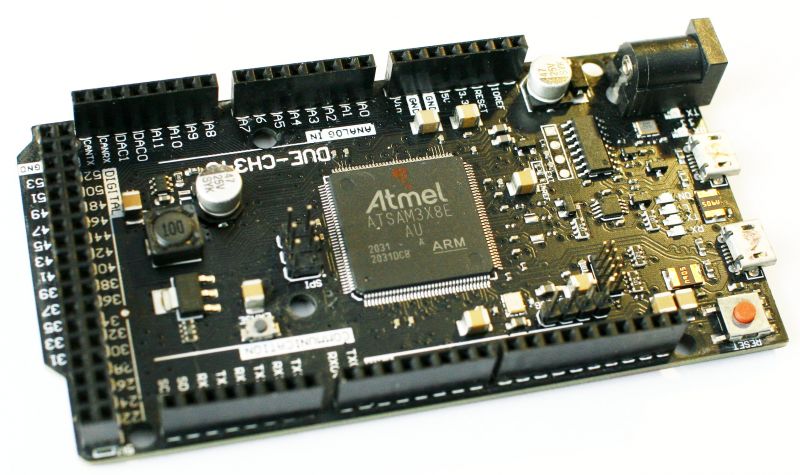

в своем "составе" дурина имеет входной dc-dc импульсный преобразователь на 5в, дальше идет линейный стаб на 3.3в, кот. питает ядро

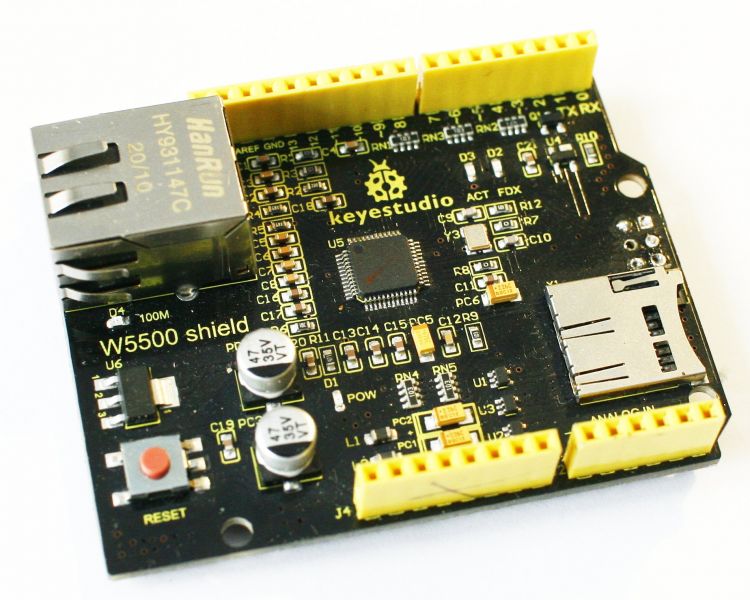

шильд так-же имеет стаб на 5-> 3.3в

при втыкании шильда в дурину 5В, 3В и GND соединяются (ну, это присказка)

по отдельности, при подаче питания обе железки нормально отрабатывают 3.3В
но, если шильд воткнуть в мандарину, то мандариновский стаб 5->3.3В сходит с ума, и выдает вместо 3х - 5в! и все это идет на ядро, это-же напряжение идет на контакт 3.3В сетевого шильда

разбираться было некогда, под рукой был только с1-94, кот. показал маленький уровень шума (возможно, "остатки" возбуждения)

факт подтвержденный: 3 сгоревшие дурины

место покупки и другие подробности происхождения данных изделий мне не известны, я только "обнаружил" данный косяк, когда взялся разгребать "данный проект"
дурины были сожжены до меня (ну, всякое бывает, подумал я :о) ...

я наткнулся на сие чудо случайно, подключил свой самодельный лог.анализатор, кот. был (вообщем-то) расчитано на 5В, но тут и на 3В вдруг заработал "вполне штатно", что как-бы намекнуло Остапу, надо делать ноги

надеюсь, сообществу пригодится


p.s.
предполагаю, что коротышь 3.3 и 5В происходит в разьеме ISP, т.к. у шильда "питание" 5В и оно идет на пин питания разьема ISP, а у "дурины" питание 3.3В и оно так-же идет на этот самый пин

###!!! UPDATE !!!###

коротыш питания 5 на 3 вольта идет по двум направлениям:
1. ISP-разьем, пин +питание (у net-модуля +5, у ардуино +3)
2. AREF-пин, он соединен с питанием (у net-модуля +5, у ардуино +3)

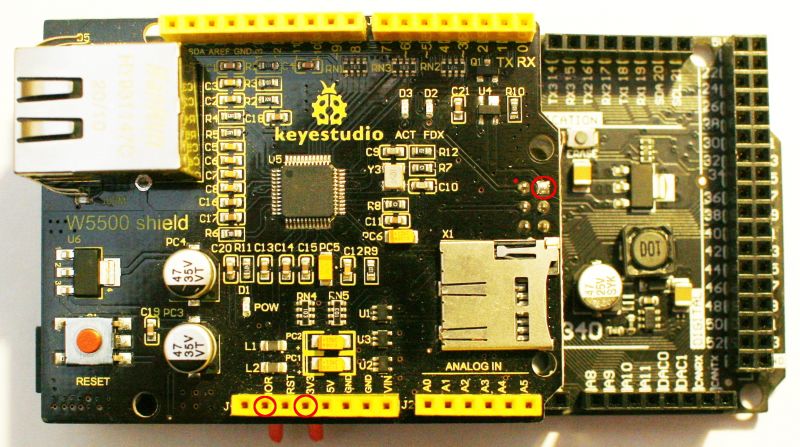

решение / доработка NET-модуля:
ISP-разьем - снимаем "пластмассовую обойму", выпаиваем из разьема "вилку" питание+, "обойму" обратно на место
AREF-пин - отгибаем пин

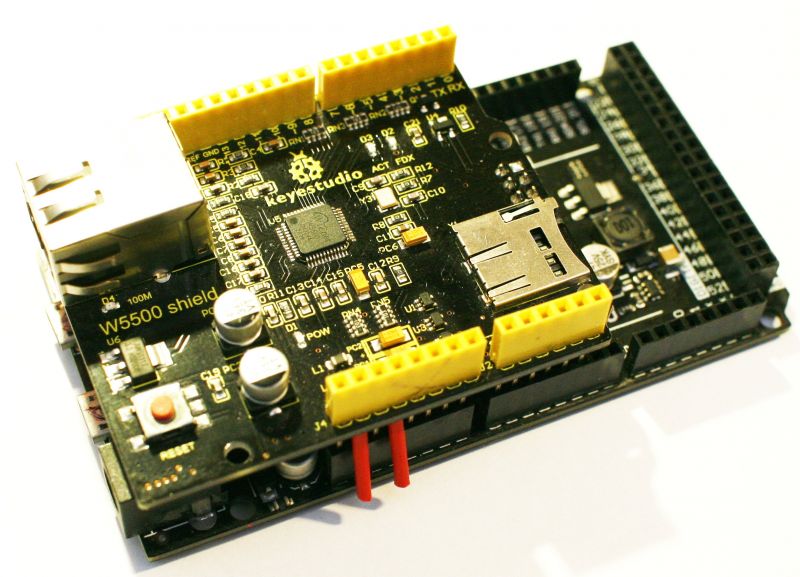

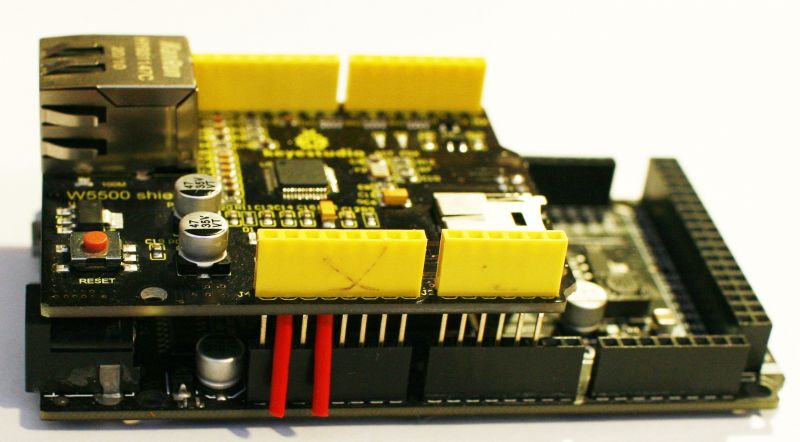

+3.3-пин - отгибаем пин

после такой доработки
- напряжения пришли в норму
- сет. модуль нормально определился, проинициализировался, присвоил ip-адресс

Обозначил проблему, решил и поделился. Респект !

...поэтому сжег сразу аж три платы, вместо того, чтобы после первой же неприятности посмотреть схему, проверить разъемы, тыкнуть мультиметром в выводы. Реальные пацаны проверяют еще до первого раза, средний планктон - после первого волшебного дыма, а особо самоуверенные и после третьего раза невкуривают.
Ну ничего, нынешние цены научат даже закоренелых пофигистов

НовыйДень, ума много не надо, оно даже лишнее - для того, что-бы читать да еше думать и анализировать



p.s. держитесь обоими руками, а то прорвет...
