Доброе утро .ребята помогите пожалуйста. счётчик моточасов ча8161 от минитрактора
Епром сохранил после чего в программе khazama avr нечаянно счелкнул на Auto program.. внизу в строчке увидел flash ТТТ и всё прибор потух.
.я та понимаю Флэш стёрлась каким-то образом..
Возможно ли его восстановить сам не сильно соображаю в этом деле с отмегой первый опыт так сказать в них я 0!
Надеюсь на вашу помощь можно не бесплатно
Заранее спасибо

Восстановить можно всё, вопрос в затратах. Как правило, подобные прошивки производитель защищает от считывания. Поэтому, даже если будет второй такой счётчик, то скопировать флэшь с него не получится. В общем, проще купить новый. Но, если сильно хочется восстановить потерянное, можно разработать свой софт. При этом нужна будет схема и характеристики. И некоторая сумма денег разработчику.

Новый стоит примерно60-70$
В какую сумму обойдется восстановление? И что нужно от меня?
Спасибо что отозвались!

Для начала нужна схема.

купил новый! вот епром обоих.
флеш ошибка при считывании

Непонятны ваши действия… про какой EEPROM идёт речь? Вы что, разобрали данный счётчик?

Там есть разъём для подключения программатора к МК?

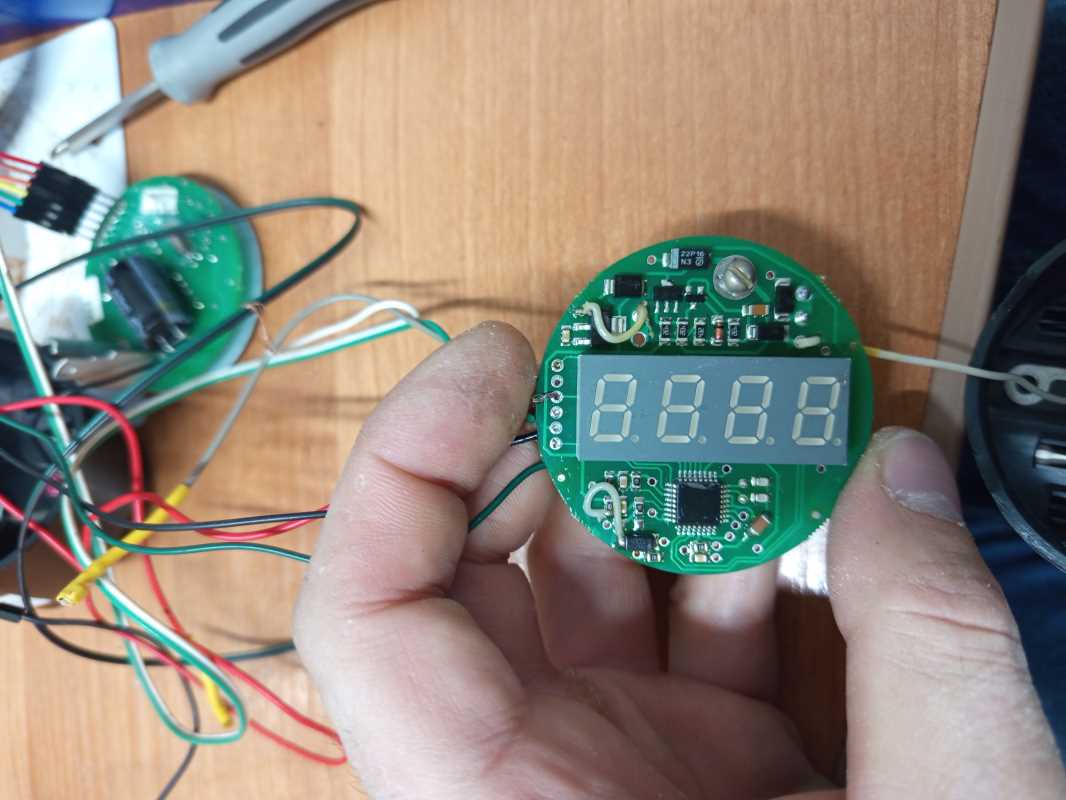

Если разобрали, то сделайте фото платы счётчика с обоих сторон. А так же срисуйте схему.

Что за кнопки сбоку?

с обеих. сторона - женского рода.

И предложения пишут с заглавной буквы... и после точки в том числе... что старый, решил пофлудить со скуки? А ещё модератором подрабатываешь...
Видимо импотенция давно пришла, а мудрость так и не приходит...

VNS, а тебе со скуки похамить захотелось? так не долго и бан получить за нарушение правил форума.

Продолжай натягивать сову на глобус, у тебя это знатно получается… Телекот не даст соврать.

Жесть . впрочем как и везде.
По существу .да купил новый разобрал!вычитал и скинул епром и нового 000 часов . и тот который запорол -на нем было 450 .
Кнопак никаких нет . пины для распайки есть на плате.
Фото попробую загрузить

А что это сбоку?

Это не кнопки....
Это скоба которая прижимает сам счётчик к понели

Понятно. Алгоритм работы какой? Поступило питание на счётчик и он начинает считать? А когда счётчик досчитает до 9999, то счёт останавливается или сбрасывается и продолжается счёт дальше?

У меня да, сбрасывается и счет начинается снова. Знаю потому, что изначально программируется значение 999999[ч] 59[м]. https://www.vipp-tehnika.ru/sites/defau ... CBH1_1.jpg
Это реклама, но в тему!

https://ru.files.fm/u/p7khp6zsj9
сюда не получилось загрузить.
на новом при включении был на экране 0.

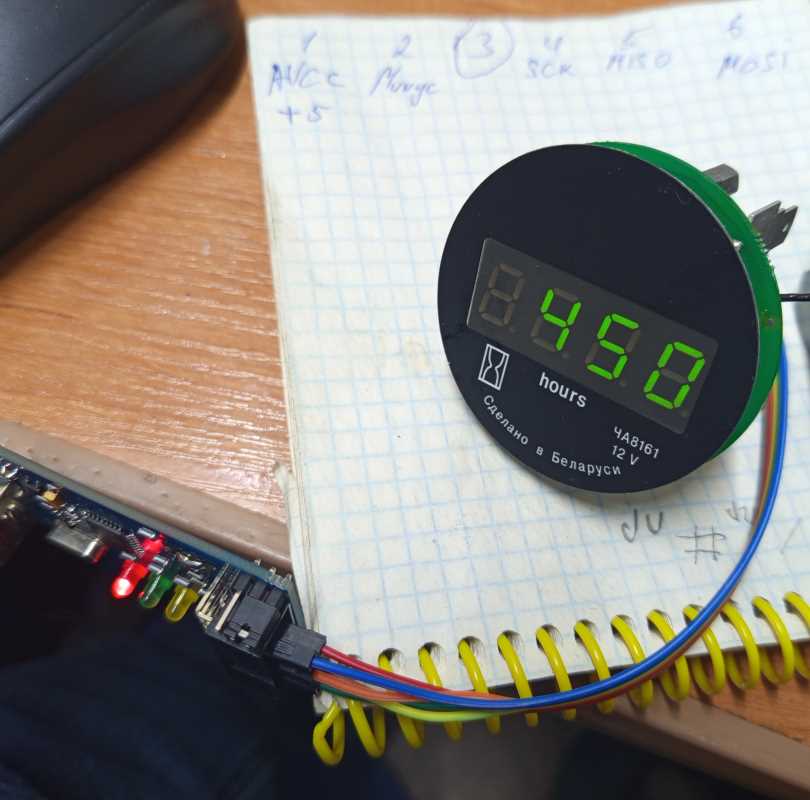

фото нового с закинутым старым епромом где было 450 часов!

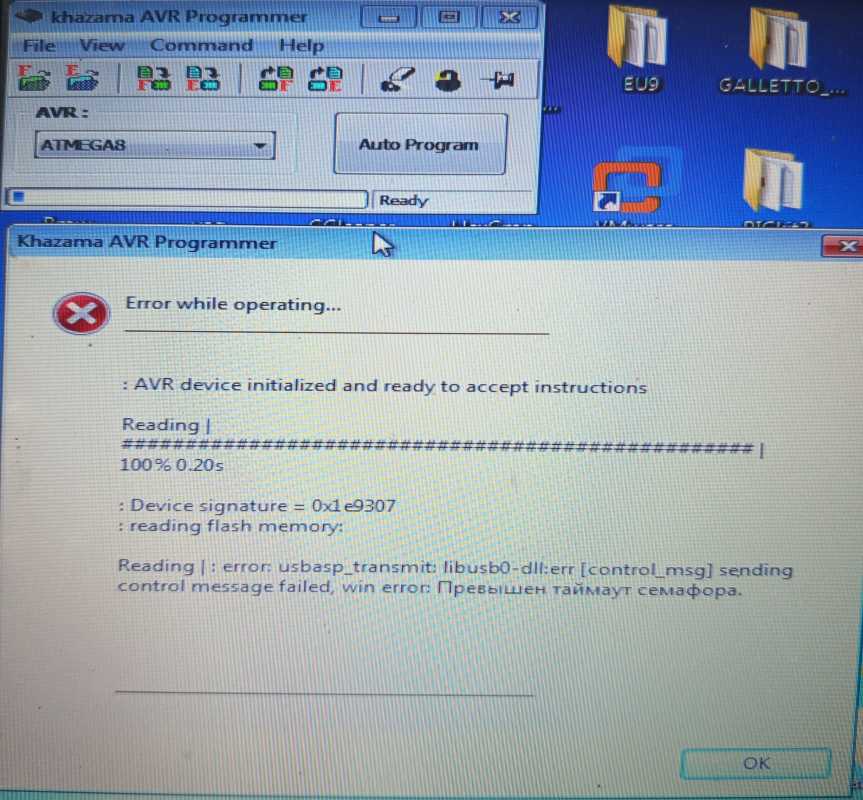

и фото ошибки при считывании флэш. может защита. может так что. повторюсь я в этом 0!
епром скинул так как может кому нибудь нужно будет.
что хотелось бы ещё..
в идеале хотелось бы сделать 800 часов( вижу что в верхних строчках отличия при сравнении но нужен подсчет кс что я не умею! пробовал слаживать и менять последнее и ни как!
ну и если есть возможность считать флэш для восстановления второго то конечно будет хорошо(фото ошибки в архиве)
зарание всем спасибо!

Написал в ЛС.
Питание снял и всё? Моточасы на месте?

ограничение для картинок 200 кбайт.
надо ужать и загрузить.

Спойлер

Спойлер

Спойлер

Спойлер

Добавлено after 27 minutes 38 seconds:

для ATmega8 я использую такую программку...



удобно что при считывании сразу видно все ячейки памяти.
и в этой же программе можно редактировать ячейки памяти и записывать обратно в ATmega8.
отдельно в HEX файл сохранять не надо.


скачать эту программку можно с официального сайта.
https://extremeelectronics.co.in/avr-tu ... ogrammers/

в противном случае надо переводит HEX файл в нормально читаемые байты...
https://ru.wikipedia.org/wiki/Intel_HEX#Пример_3

Спасибо огромное.сейчас попробую

Добавлено after 17 minutes 5 seconds:

При включении зажигания начинают моргать 450часов потом как завел переключается на время 60 минут и идёт как часы....
Например 59.58.....59.59....0000(451 час) 00.01....00.02 и тд вроде так объяснил
Взял 5контактное реле замкнул два провода и + и -местами поменял на него (грубо подмотка работает !реле пищит но не греется!)
Идёт минута в минуту
Было 438 стало450 с такой схемой!

Добавлено after 1 hour 48 minutes 18 seconds:
ура всё получилось! но не сразу.
Выражаю огромную благодарность роман.com
А теперь как получилось считать флеш !

Ни одна программа изначально вообще не хотела работать с отмега 8 кроме хазама (при щитывание флеш была ошибка- eprom считывала!
Экстрим бурнер никак не подключалась не флеш не епром . в принципе как и любая другая программа сколько не пробовал!
А получилось так
в хазаме нажал считать епром.считал.нажал ок и закрыл программу не сохраняя!открыл бурнер и выбрал отмега 8
И о чудо все считалось без вопросов!!!!
Специально пробовал- если изначально открыть бурнер то не читает только после манипуляции хазамом.....почему так не знаю !
может кому-нибудь поможет!
Ещё раз всем спасибо
