По паспорту микроконтроллер ATmega 328 с питанием +5V гарантированно работает от кварцевого резонатора 20MHz.
До какой величины можно поднять тактовую частоту, но чтобы не нарушилась работа встроенных ШИМ и АЦП? Хотелось бы 27MHz, или, хотя бы 24MHz. Рискованно или осуществимо?
Рисковано только в том смысле, что может не завестись. Но у вас частоты очень близкие к номинальной, максимум чего можно ожидать, что уползут какие-нибудь параметры вроде потребления или точности АЦП. Впрочем, у АЦП свой делитель, даже с ним скорее всего ничего не случится. Случайно убить камень повышением частоты вы не сможете.
По паспорту микроконтроллер ATmega 8 с питанием +5V гарантированно работает от кварцевого резонатора 16MHz. можно поднять тактовую частоту ATmega 8, чтобы не нарушилась работа встроенных ШИМ и АЦП до 25MHz. Проверенно ! )) 27MHz - ATmega 8 тоже работает... но нестабильно. Запускается с трудом ))
вывод: в среднем поднять тактовую частоту всех ATmeg можно ~1,5 раза.
максимальную тактовую частоту микроконтроллер ATmega 328 не проверял... думаю 30MHz ATmega 328 потянет... кварцев выше 25MHz у меня сейчас нет)) когда будут - проверю))
Ожидайте ошибок, например. в младших разрядах: еще при (F_CPU >= 16000000), ADCSRA / ADPS2, ADPS1, ADPS0 в 1 -> 128, т.е. 125 kHz, рекомендуется напр. 50-200 kHz range. Быстрый расчет с отношениями: 200/125 = х/16 -> x = 25,6 MHz наверное АЦП вообще без проблем. Выше: как получилось. С других форумов сделал заметку: ATmega328P до 32 MHz с кварцем, с генератором: до 36 MHz, но пока не проверял, мне лично интересно.
Mega88 (почти тоже самое, только памяти меньше), ШИМ работает нормально на 25МГц, АЦП работает, но точность не проверял, т.к. использовал для RND-генератора.
_________________ Неправильно собранная из неисправных деталей схема нуждается в отладке и сразу не работает... (С)
Дополнительный вопрос о тактовой частоте для ATmega328:

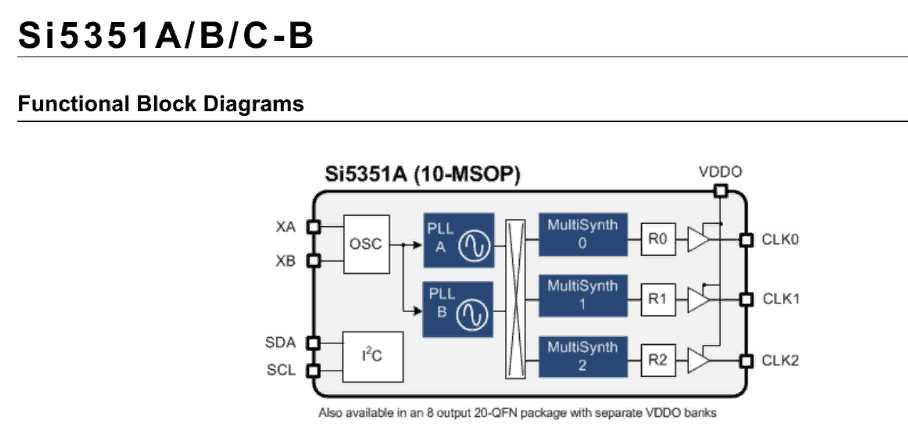

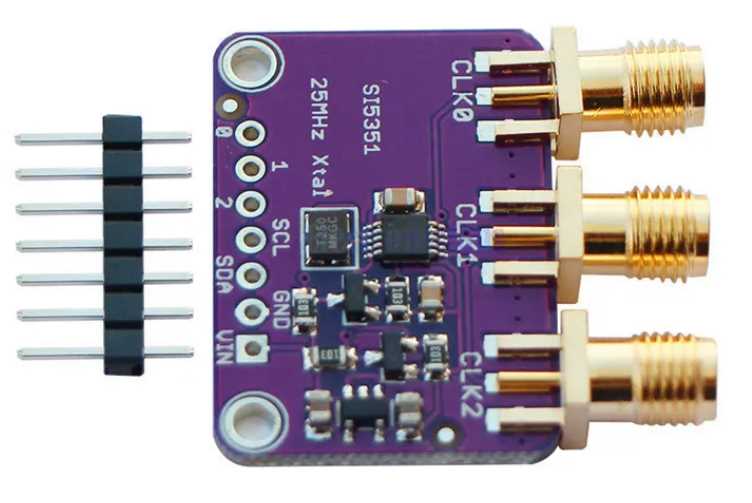

в устройстве имеется генератор тактовой частоты Si5351, работающий от собственного кварцевого резонатора (например, от 25MHz). К микросхеме ATmega328 также подключен собственный К.Р. (например, - тоже 25MHz). Можно ли оставить в схеме только один К.Р., чтобы исключить ВЧ-наводки между этими микросхемами?
как предпочтительнее это сделать? Выход генератора Si5351 подать на вход ATmega328 (то есть, - использовать для ATmega328 тактовый сигнал размахом ~3 вольта), или вести генератор в Si5351 от выхода ATmega328 (использовать для Si5351 тактовый сигнал размахом ~5 вольт)?
тока одна ATmega8 в схеме глючит... работает 5 минут... и зависает... спасает RESET )) это из-за нестабильной внешней синхронизации... которая постоянно переключает ATmega8 с 10 МГц на 20 МГц... и обратно)) надо стабильный тактовый сигнал подавать на вход ATmega8... тогда глючить не будет))
Добавлено after 12 minutes 48 seconds: а в этой схеме я поключил к ATmega328 К.Р. = 25MHz
25MHz. при напряжении 3,5 V ток = 12mA. 25MHz. при напряжении 5 V ток = 21mA.
тока еть одна проблема... 25MHz. при напряжении 3,5 V ток = 12mA... ATmega328 работает... работает... потом бац ! и зависла)) включили / выключили питание... и опять... ATmega328 работает... работает... потом бац ! и зависла))
вывод: 25MHz. при напряжении 3,5 V ток = 12mA... ATmega328 работает нестабильно... \ напряжение мало ! )) надо 5 V... 25MHz. при напряжении 5 V ток = 21mA.
и там ещё в ATmega328 фьюз есть... - усиленный режим работы кварцевого генератора... он у меня выключен... поэтому при косании кварца рукой кварцевый генератор перестаёт работать... или работает нестабильно... и да... корпус самого кварца желательно припаять на корпус... так и стабильность частоты выше... и можно кварц трогать рукой))
Добавлено after 28 seconds: короче надо ещё поэкспериментировать...
ATmega328P будет питаться от +5v, а Si5351A - от +3,3v. Судя по вашим результатам, общий внешний (для них обоих) "активный резонатор", питаемый от +3,3v, даст большую надёжность, чем попытка тянуть выход встроенного генератора (будь то ATmega328P, или Si5351A) по плате.
В данный момент занимаюсь проектом, которому больше 10 лет. Небольшая серия. Клиент доволен. Попросил добавить функционал. Это оборудование. Задаются рабочие параметры. Алгоритм работы с параметрами. Стоит ионистор. При включении параметры считываются из EEPROM в SRAM. В дальнейшем вся работа с параметрами ведётся в SRAM. При выключении питания программа блокируется, параметры перегоняются в EEPROM. Так вот. Частота кварца 16 МГц. И в определенный момент МК начинает вести себя неадекватно. Видно, что МК перескакивает куда то в неопределенную область памяти. И выполнять совсем не тот код, как задумано по программе. Эту проблему я решил с двух сторон. Когда срабатывает контроль наличия напряжения питания. И при рестарте. Вывод. Если МК работает на граничных условиях, то нужна особая аккуратность. Лично я бы не стал использовать в рабочем проекте заграничные режимы работы МК.
Да, от встройки работает стабильнее - антенн, ловящих помехи нет, но, если кварц исправен и разведён грамотно, то тоже не должен доставлять проблем. 1) площадь очерчиваемая его цепями д.б. минимальна (чтоб не создавать рамочную антенну) 2) земляной провод от конденсаторов и корпуса кварца должен идти к МК и ни куда больше. вышибает МК тактирующий импульс, пришедший слишком близко к предыдущему - пока в меге вычисления не завершились... цепочка вычислений то длинная...
Добавлено after 5 minutes 47 seconds: roman.com, если ты, при переключении тактирования сделаешь небольшой dead-time, порядка 50 нс - проблема зависания должна уйти
