Команды LDI в прерывании разрешая один канал запрещают другой
Вроде бы похоже на истину, если прерывания включались бы одномоментно, но прерывание по каналу В стартует раньше А и должно хоть что-то успеть хрюкнуть на соответствующей ноге (т.к. по В разрешаем вывод). По каналу А то аналогично.
Если вернуться обратно к исходному коду, только в прерывании B разрешать канал A и в прерывании A разрешать канал B, то работают оба канала. Но! Картинка крепко меняется. Появляются очень узкие импульсы при сравнении в разрешенном канале перед его отключением. И сами импульсы становятся уже и на приблизительный меандр не похожи.

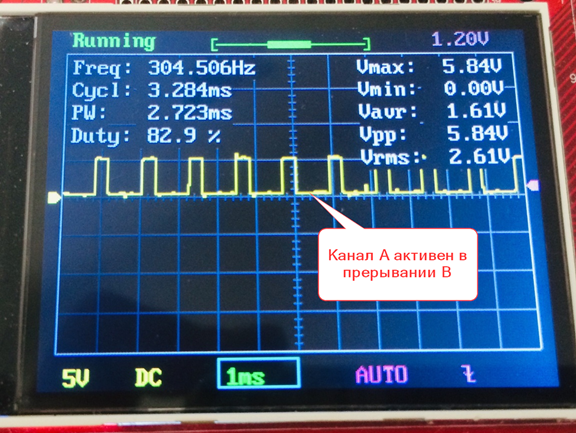

akl, прикладываю осциллограммы для иллюстрации: ...Соответственно, там, где каждый канал активен в своем прерывании - тишь да гладь
Обратите внимание на длительность импульсов на первой фотке, которая примерно в 2 раза больше. Фотка работы переключаемых в прерываниях каналов. Видны узкие импульсы.
Оказалось, достаточно было в конце модуля инициализации перед разрешением глобальных прерываний сразу установить PORTB в "1" Интересная особенность, однако
а что, разве трудно понять, что одинаковый функционал можно объединить в один столбик? или тебе нужно, чтобы было 2 одинаковых таблицы - но отдельно для канала А и отдельно для канала В?
