 Заголовок сообщения: Часы Электроника 6.15
СообщениеДобавлено: Пн авг 25, 2025 16:59:19
Родился

Зарегистрирован: Пн авг 25, 2025 16:44:16
Сообщений: 1
Рейтинг сообщения: 0
Здравствуйте! Часы Электроника 6.15 Проблема: сильно спешат, около 5-8 минут в сутки. Сделано: замена конденсаторов и модуля часов К175ИДЗ. В схемотехнике сильно не силен. Вычитал что нужно менять кварц. Ткните пальцем пожалуйста на кварц, что это за элемент?

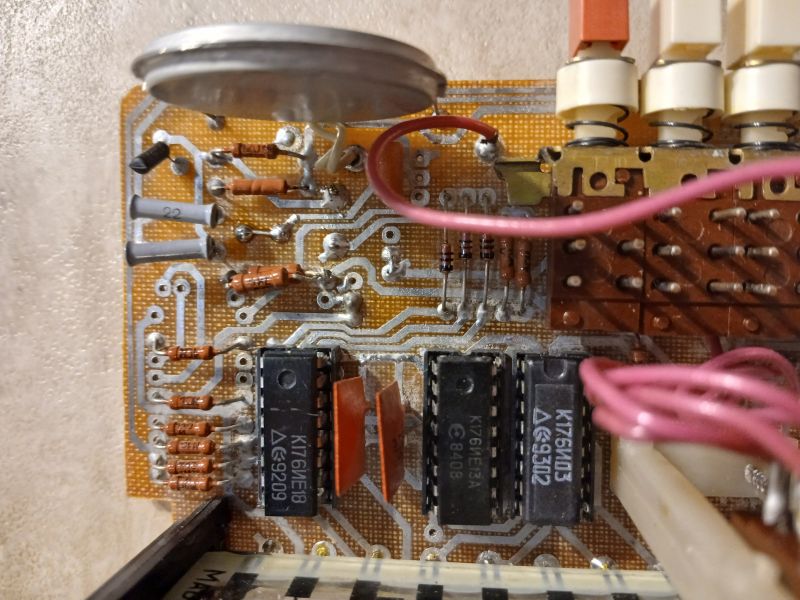

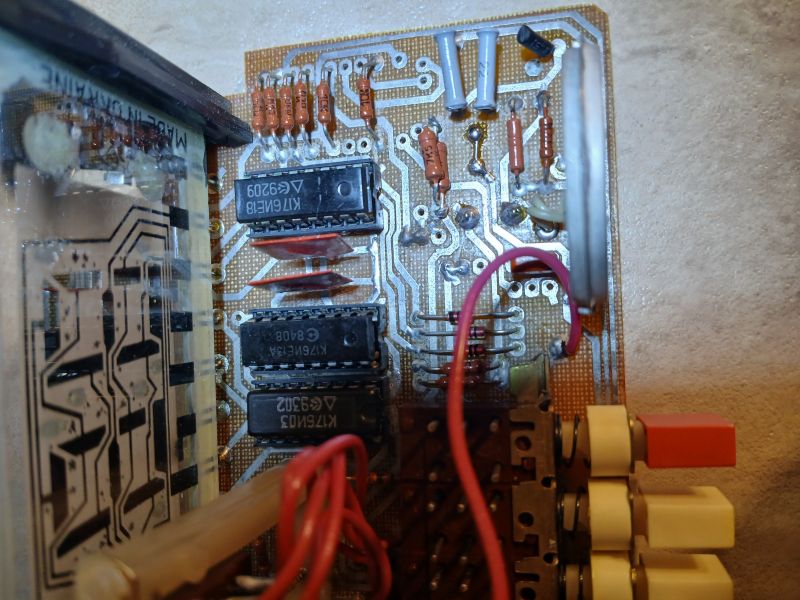

Изображение Изображение


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Пн авг 25, 2025 18:40:04
Друг Кота
Аватар пользователя

Карма: 90
Рейтинг сообщений: 1502
Зарегистрирован: Вт сен 06, 2011 20:49:28
Сообщений: 26585
Откуда: оттуда
Рейтинг сообщения: 0
На плате должна быть буква Z или ZQ, это он так обозначается.

_________________
- Русским человеком может быть только тот, у кого чего-нибудь нет, но не так нет, чтобы обязательно было, а нет — и хрен с ним.
"Русский человек может жить как в одну сторону, так и в другую. И в обоих случаях останется цел" А. Платонов


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Пн авг 25, 2025 19:04:16
Опытный кот

Карма: 2
Рейтинг сообщений: 105
Зарегистрирован: Пт ноя 22, 2024 14:08:43
Сообщений: 863
Рейтинг сообщения: 0
IceEagle писал(а):
модуля часов К175ИДЗ

нет такого
----------
вот на каких ногах надо искать кварц
----------
и схема часов на таком комплекте микросхем в сети не секретная......


Вложения:
К176ИЕ18 сх ххх1.jpg [28.76 KiB]
Скачиваний: 36
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Пн авг 25, 2025 19:42:00
Друг Кота
Аватар пользователя

Карма: 80
Рейтинг сообщений: 1077
Зарегистрирован: Ср мар 25, 2015 15:25:51
Сообщений: 5798
Откуда: ст. Новоминская
Рейтинг сообщения: 0
Чего то кварц выглядит покусанным.



Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Пн авг 25, 2025 19:45:31
Грызет канифоль

Карма: 4
Рейтинг сообщений: 42
Зарегистрирован: Ср сен 30, 2015 14:43:36
Сообщений: 265
Откуда: Подмосковье
Рейтинг сообщения: 0
IceEagle

К176ИДЗ тут не причём, кварц подключен к К176ИЕ18.

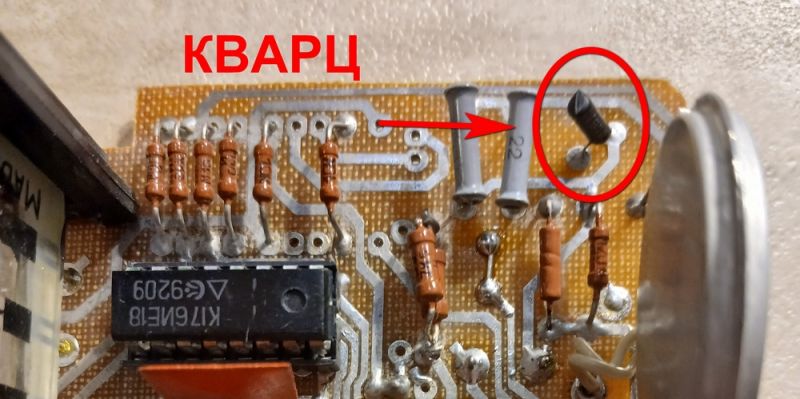

Кварц находится на левом рисунке в правом верхнем углу или на правом рисунке в левом верхнем углу над двумя серыми трубчатыми конденсаторами (вроде 22 пФ). Короткая металлическая трубочка с с двумя выводами в торце это кварц.
Возможно у кварца ушла частота от времени, у дешёвых кварцев такое бывает.
Ещё можно попробовать подбирать ёмкость этих конденсаторов, заменив например один из них подстроечным, но если кварц сильно поменял частоту, может не помочь, тогда замена.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Пн авг 25, 2025 19:48:23
Друг Кота
Аватар пользователя

Карма: 80
Рейтинг сообщений: 1077
Зарегистрирован: Ср мар 25, 2015 15:25:51
Сообщений: 5798
Откуда: ст. Новоминская
Рейтинг сообщения: 0
Там есть подстроечный конденсатор. Он припаян на обратной стороне платы. Я думаю что надо попробовать заменить кварц. Взять его со старой материнки от компа.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Вт авг 26, 2025 14:11:34
Собутыльник Кота
Аватар пользователя

Карма: 55
Рейтинг сообщений: 1883
Зарегистрирован: Ср ноя 20, 2013 22:57:36
Сообщений: 2858
Откуда: Краснодар
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
5 минут в сутки подстроечный конденсатор не вытянет. Кварц менять однозначно.

_________________
Прости нам, господи, благодеяния наши.
Пренебрежение правилами ТБ улучшает генофонд человечества.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Вт авг 26, 2025 14:35:08
Электрический кот

Карма: 7
Рейтинг сообщений: 37
Зарегистрирован: Ср дек 11, 2019 12:13:29
Сообщений: 1020
Откуда: Север М.О.
Рейтинг сообщения: 0
https://www.chipdip.ru/catalog/quartz-r ... =W2T&ps=x3
цена вопроса 20 руб.
а чёрного кварца никогда не видел, видно почернел от горя...
много этого добра в стареньких наручных часах, что отечественных, что китайских


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Вт авг 26, 2025 15:03:19
Друг Кота
Аватар пользователя

Карма: 197
Рейтинг сообщений: 8593
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43115
Откуда: Нерезиновая
Рейтинг сообщения: 0
OlegO писал(а):
цена вопроса 20 руб.
не 20, а 10, ну, 15.. Как-то вы неправильно в чипдипе фильтр задали:
https://www.chipdip.ru/catalog-tags/qua ... rt=priceup
https://www.chipdip.ru/product/32-768kg ... ator-25465
https://www.chipdip.ru/product/kvartsev ... 8010531671
https://www.chipdip.ru/product/32.768kg ... 9001626905
https://www.chipdip.ru/product/32.768kg ... 9001626906
https://www.chipdip.ru/product/32.768kg ... 9001626907

зы.. А со старых материнок, (имхо) кварцы точнее.. :dont_know:

В Кварце резонатор на 10 ppm есть за 10 руб.:
https://www.quartz1.com/price/model.php?akt=7001.19
Есть даже "лодочки", это если хочется сохранить "исторический вид"
https://www.quartz1.com/price/model.php?akt=12525.06
https://www.quartz1.com/price/price.php ... &freq2=100


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Вт авг 26, 2025 15:34:53
Опытный кот
Аватар пользователя

Карма: 11
Рейтинг сообщений: 512
Зарегистрирован: Пн сен 28, 2015 10:55:00
Сообщений: 868
Откуда: МО
Рейтинг сообщения: 0
В Кварце резонатор на 10 ppm есть за 10 руб.:


Только если открыть даташит на этот кварц, там будет +/-30 ппм.
Давно за ними эти косяки замечены, в описание одно в даташите другое.

А ещё открою страшную тайну, всё что в Чип-Дипе фото на миллиметровой бумаге, это товар Кварца, Чип-Дип перекупает у них.

_________________
Мои поделки часов https://www.youtube.com/channel/UC2qfoz ... subscriber
На Рутубе https://rutube.ru/channel/64515754/
Куплю корпус от калькулятора ЭКВМ 24-71 , он же Электроника 24-71 , или указанный калькулятор с целым корпусом.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Вт авг 26, 2025 23:21:13
Друг Кота
Аватар пользователя

Карма: 197
Рейтинг сообщений: 8593
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 43115
Откуда: Нерезиновая
Рейтинг сообщения: 0
AirCat писал(а):
А ещё открою страшную тайну, всё что в Чип-Дипе фото на миллиметровой бумаге, это товар Кварца, Чип-Дип перекупает у них.
Ну, вы прямо "капитан очевидность"...

Для кварцев этого типа 10ppm это хорошо, а 30 ppm это ещё неплохо.. Есть такие кварцы и 300 ppm.. (для игрушек)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы Электроника 6.15
СообщениеДобавлено: Пт авг 29, 2025 06:27:56
Друг Кота

Карма: -8
Рейтинг сообщений: 15
Зарегистрирован: Вс июл 24, 2011 11:38:09
Сообщений: 7587
Рейтинг сообщения: 0
Странный кварц будто в термоусадке судя по шву от бокорезов сверху, может его уже вскрыли или наоборот закрыли. Или он импортный какой особенный судя по надписи сбоку. Но видимо это и есть термоусадка и часы побывали у электрика
