Всем доброго дня! Стал настраивать контура пч ам и вместе с сердечником стала прокручиваться сама катушка. Пропал контакт L3 в ТР3. Когда снял экран, то оказалось, что каркас катушки сломан и была уже кем-то попытка склеить этот каркас толи эпоксидкой толи каким то другим клеем. Так что вылезла такая проблема. Каркасы там довольно специфичные и найти наверно большая проблема. Есть у меня от Океана-но они совсем другой конструкции. Просьба если у кого есть лишние катушки от Риги (доноры) буду очень признателен и оплачу все расходы.

А что, так важно иметь точно такую же катушку, или это коллекционный экземпляр Риги будет?

Сэм, добрый день! Да нет экземпляр обычный. Просто хотелось аналогичную поставить, может быть у кого-то есть разобранная на запчасти . А что вы можете предложить?

Разобрал сегодня контур ФСС от Океана. Домотал туда 4 витка катушки связи. Хочу попробовать поставить этот контур вместо сломанного. Пришлось помучиться с выпайкой и разборкой чашек контура. Оказалось что экраны контуров Океана латунные и выпаять их это проблема. Пришлось надфилем спиливать усик крепления экрана, а потом лобзиком сделал пропилы в гетинаксе, чтобы по одной освободить ножки контура, которые при пайке просто не держатся в пластике и плывут. Осталось все собрать, припаять выводы и поставить в приемник.Кстати с оторванной катушкой связи (когда выяснилась поломка) приемник еще что-то принимал, правда на максимальной громкости.

Йехх, зачем ж вам столько было сложностей-то... Берёте просто донора на авитах, и всё. Выпаиваете оттуда всё самое интересное, и ставите на свой аппарат. И настраиваете. Делов-то... Тут можно было взять убитый внешне аппарат, главное - чтоб была не битая плата ПЧ. И вот вам и источник донорских катушек ПЧ, хоть АМ, хоть ЧМ. А донор-то можно поискать за копейки, уот Самый убитый.

Советчик . Сам видел цены на авито ? Авито - площадка для барыг.

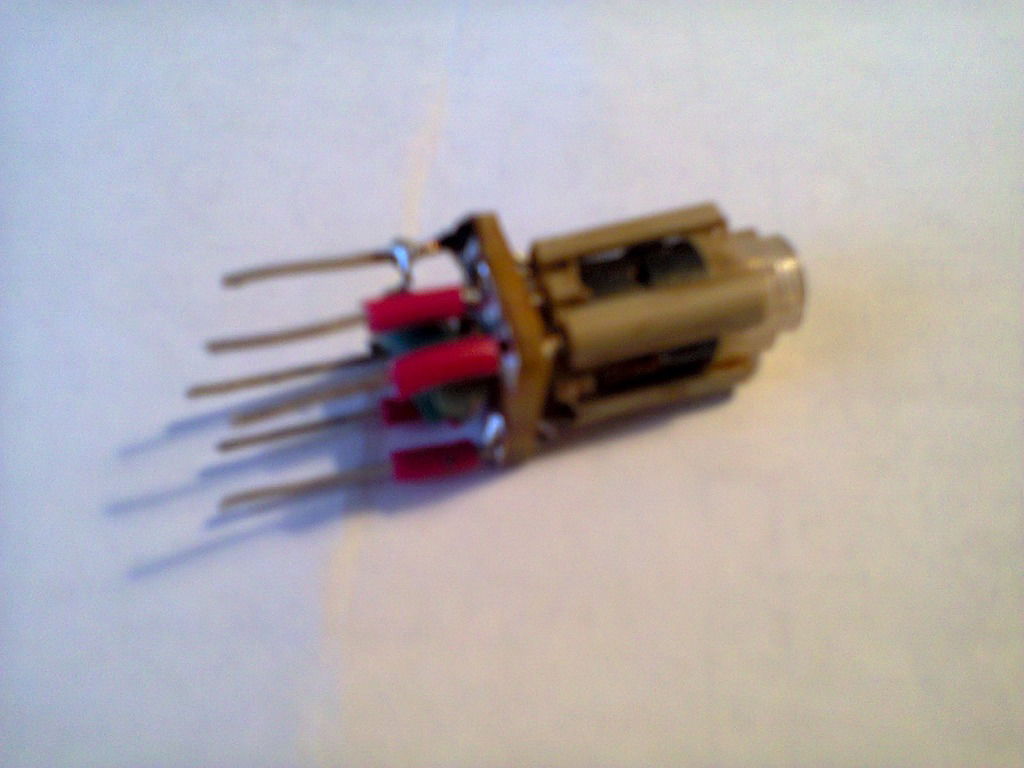

Добрый всем день! NFC за совет спасибо, но как указал otest продают на Авито целые приемники, а мне нужен только контур. Но вроде бы дело идет к концу с этим контуром путем его замены на контур от раскуроченного Океана. Пришлась делать переходную площадку 13х13 мм из фольгированного стеклотекстолита, т.к. выводы у контура Риги с шагом 10 мм, а у Океана 7.5 мм. Припаял к площадке 6 проводов диаметром 0.8 мм в отверстия 1 мм и также 6 отверстий для катушки от Океана. Боялся порвать тонкие провода обмотки связи диаметром 0,12 мм при их зачистке изоляции и облуживании, 4 витка которых удалось намотать в горшок контура. Теперь не знаю нормально ли будет осуществляться связь между коллекторными и базовыми цепями этого контура, т.к. у Риги ферритовое кольцо в виде цилиндра, а у Океана закрытый горшок. Но запаяю и тогда уже будет видно получилось или нет.
Спасибо всем за советы и участие в обсуждении, всего самого доброго!

Всем добрый день! Поставил контур от р/п Океан. Настроился нормально на 465 кгц. Но по ощущениям чувствительность стала слабее.Наверно связь из-за горшкообразного феррита стала меньше между коллекторным и базовым контуром. Конечно можно наверно попробовать поставить конденсатор связи несколько пикофарад. Вообще пришла мысль взять каркас от фильтра пробки-наверно там такая же конструкция каркаса?
А вместо него поставить контур от Океана. Тогда связь между контурами будет оптимальной. Смотрел там еще в экране сделана перегородка с переменными вырезами( наверно при проектировании была выбрана специальная форма этих вырезов).
Всех с наступающими праздниками и удачи!

valey, судя по описанию и расположению, между контурами связь через магнитное поле. Вам придётся как-то извернуться, чтоб максимально повторить оригинальное расположение и длину катушки, чтоб передача магнитного поля была примерно как в оригинале. Кстати, если на оригинальных катушках не было горшков - не ставьте их на свою конструкцию. Я пока эту Ригу в руках не держал, потому точных рекомендаций не дам. Но...старайтесь повторить условия оригинала. Может быть, вам помогут каркасы от телевизеров лампочных, типа рекорда-изумруда...

NFC доброго дня! Да именно связь идет через магнитное поле. И чтобы было как в оригинале- только установка оригинального каркаса с его цилиндрическим сердечником. От телевизоров нет не подойдут. Я смотрел в интернете- только видел, что подобные по конструкции контура применялись в радиоприемнике ИШИМ. Был у меня такой приемник отдал его радиолюбителю. Я говорил, что в Риге еще стоит на входе фильтр-пробка на 465 кгц. Пока ее не вскрывал экран, но по разумению там должна быть такая же конструкция каркаса и ферритовое кольцо. Так вот можно взять этот контур перемотать его обмотку и поставить вместо сломанного, а который сейчас стоит от Океана-пустить его на фильтр пробку-так как там не нужна никакая магнитная связь-так как он одиночный. Хотел отдать выточить каркас знакомому токарю-но думаю скажет много мороки да и мелкое там все. Как нарезать две резьбы внутренняя М5Х0.5 и наружная для крепления ферритового цилиндра М8Х0.5. Но пока слушаю-работает вечером много китайских станций на КВ. Слушаю пока на наушники-так как все в разобранном виде, но очень дома много помех всяких и треска. Вот такие дела...
Всего доброго, берегите себя, с наступающими НГ праздниками-больше будет времени свободного.

Всех с наступающим НГ! Удивительная все таки вещь интернет. Удалось найти и приобрести каркасы оригинальных контуров, хотя надежды не было. Так что заменю Океановский контур на оригинальный. Пока разбираюсь с диапазоном КВ3 -там перемотанные кем-то катушки контуров-ничего не принимает, надо настраивать входные, УВЧ и гетеродинные контура, подбирать там емкости и пр.

Это 13 метров , там сейчас нет ни чего.

valey, приветствую! Вот это реально Правильное решение - поставить оригинальную катушку. Во всяком случае, вы заимеете родные параметры трансформатора, это Лучше, чем приспосабливать океановскую. У Океанов всё ж мелкие катушки, и излучаемое поле будет явно слабже, и как результат - более низкое чутьё. Я именно за чутьё топил, когда вам отвечал, мол, донора надо. Слава Богу, что нашлись контуры! От теперь реально Поздравляю))! С Наступающим!!!
А КВ, которое вы счас копаете - скорее всего делали 13-16м, но там, судя по современному ВитькУ 3852, особо нечего ловить. У меня вот в Сибири приём есть начиная с 25м, там много станций вечером. А ещё на 31 и 41)).
Правда, мне не шибко понятна политика изготовления риг-103 в плане кв, они там сдвоенные, судя по шкале, типа 25-31, 41-52. Настраиваться при такой компоновке диапазонов более жопно, станции лежат одна-на-другой, и вэфчик-202 или та ж сточетвёрка более удобные в этом плане, там каждый участок сделан именно на всю шкалу, и никаких сдваиваний.

С наступающим всех! Все разбираюсь с диапазоном КВ3-сопряжение входных и гетеродинных контуров (катушки на планке перемотаны-вроде по виткам правильно) . Не нашел в книгах про Ригу какая частота гетеродина на КВ диапазонах-выше или ниже частоты принимаемого сигнала? Стал измерять частоту генератора-на КВ2 (где катушки стоят родные) частота выше , а на КВ3 у меня получается ниже. Какая должна быть никто не в курсе?

гетеродин всегда был выше...

len2 спасибо за ответ! Значит у меня что-то не так.. Еще в намоточных данных для диапазона КВ3 указано, что индуктивность входной катушки и катушки УВЧ по 6,2 мкГн, а у катушки гетеродина 4.9 мкГн-хотя у первых по 26 витков, а у гетеродина 25 витков? Намотка одной и той же маркой провода.. Придется наверно перематывать катушки, т.к конденсаторы все поставил по схеме.

Выше, в бытовых приёмниках в основном используется "верхняя настройка гетеродина", т.к. в этом случае, при одинаковой ёмкости КПЕ, при верхней настройки гетеродина будет перекрыватся более широкий участок диапазона радиочастот, чем при низкой настройки гетеродина.
Ну про биения частот гетеродина, которые могут совпасть с принимаемый частотой, когда используется нижняя настройка гетеродина, когда частота гетеродина ниже частоты принимаемой станции и так понятно.

По идее должна быть верхняя настройка гетеродина, а так смотрите сопрягающие конденсаторы, которые идут на секции КПЕ, при верхней настройки гетеродина ёмкость гетеродинного сопрягающего конденсатора должна быть меньше ёмкости сопрягающего конденсатора входного контура, т.к. для перекрытия более высокой частоты гетеродина нужна меньшая перекрываемая ёмкость КПЕ.

Доброго времени суток ув. gsmart, с наступающим НГ Вас! Получилось настроить по частоте гетеродина выше принимаемой частоты путем выкручивания сердечника катушки гетеродина и приема его сигнала по контрольному приемнику (Р-326М). Потом подстроил входные и УВЧ контура -на нижней частоте индуктивностями, а на верхней частоте подстроечными конденсаторами. Сердечник катушки гетеродина стал сильно выступать из каркаса катушки-хочу попробовать отломать часть ферритового сердечника, чтобы он глубже вошел в каркас. Спасибо за советы и всего самого доброго!

сердечник точно Ф100, а не 600 ???

Всё правильно, верхняя настройка гетеродина будет при минимально ввёрнутом сердечнике гетеродинного контура, если сердечник закручивать дальше, то можно настроится на одну и ту-же станцию ещё раз, на так называемый зеркальный канал приёма, получится нижняя настройка гетеродина, но в этом случае не получится правильно сделать сопряжение контуров, т.к. перекрываемая ёмкость гетеродинной секции из-за сопрягающего конденсатора (который стоит последовательно с гетеродинной секцией КПЕ) будет меньше перекрываемой ёмкости входного контура.

Тоже всё верно.

Ломать не нужно, большая вероятность что ровно не отломится а раскрошится, феррит лучше сточите точилом или болгаркой (не перегревая), я для этих целей использую миниточило:
