Прошкрябал, ещё раз отмыл спиртом,не помогло, может быть,что он так работает без счётчика,так как счётчик вообще не работает,светятся нити красные,а сегменты нет,я его отключил на время ремонта,может же счётчик какие-то дополнительные импульсы давать на плату управление?

Откройте схему и ПОСМОТРИТЕ. Там мизер команд и они подписаны.
Только стоп по памяти.
И со счётчиком явно накосячили - нити не д.б. явно видно.

Мелкие электролиты разные: они точно все именно новые?
Явных проблем на платах не видно.
Но "профилакттика"- это не вкрячивание кроваток под ВСЕ ИМС, с какого это- недоступно.
Питания проверяли?

Нити просматриваются в темноте,по светлому их совсем не видно конденсаторы ставил новые,но без проверки,понадеялся что норм,кроватки старый хозяин ставил,питание 15 плюс,минус есть на плате есть,на логику приходит 9 вольт,все логические уровни по таблице истинности соответствуют,попробую проверить конденсаторы на тестере,потом о результате отпешусь

[uquote="Джексон625",[/uquote]
Нити похоже нормально работают.Питания красивые.
Если кондёры новые- то врядли из-за них, ИМХО подряд перепаивать не стоит. Сколько разных я не брал- ни разу проблем не было.
Тем более тестер часто просто врёт
Про про "кроватки"- стоит задуматься.

Ну как м.б. "всежимы на месте", если не светится индикатор ?!
Предлагаю сначала разобраться с ним: он независим от всего, кроме блока питания.

Поменял транзистор vt2 индикатор засветился,счета нет,проверил с фото датчиков импульсы проходят на плату,и дальше на микросхему 561ла7,а вот с нее сигнал идёт какой-то не четкий,не понятный,думаю ее поменять

Добавлено after 18 minutes 36 seconds:
Ещё раз проверил выход с ла7 обычным тестером и увидел как бегают цыфры от 0 до 4 вольт,значит импульсы выходят из нее, значит ла7 исправна???
Потом импульсы идут на микросхему ИЕ10,а вот с нее с выхода просто сидит на выходе 5 с копейками вольт,и нет импульсов,что это значит,ИЕ 10 не исправна?

1) Значит VT2- сдох от чего-то, а это стаб питания: плохо!
2) ЛА7 скорее работает.
3) По ИЕ10: ИМХО д.б. что-то видно таки.
Проверить ИЕ 10 можно двумя путями- обойти её или поработать с командой "R".
а) Обойти - подать сигнал в выхода ЛА7 сразу на С9: т.е. исключить ИЕ10.
Если счётчик "засчитает" (врать будет)- виновата только ИЕ10.
б) Если не заработает- м.б. виновата и цепь SB2., которая формирует сброс на все ИМС счётчика. Там есть С1 (!) - просто снимите его.
Может цепь сброса сразу проверить легче.
в) Кнопка микрика- просто не залипла?

Расписать подбобнее тут нереально- не копировать же всё сюда.
И может почитать по каждой ИМС или скачайте инструкцию по ремонту Ростов 112 и читайте описания работы счётчика всего.
И комп гючить в форуме- зависает.

Дополнение

Ну и на кой ляд эта КРИВЕЙШАЯ схема, если полно нормальных ?!
так не виднее ли?
Это ещё и уменьшенная загрузчиком.

По счётчику,не каких сдвигов,нули стоят
Что было сделано,припоял проводок к выходу ЛА7, и этим проводом касался к кондетсаттору С9, отпояв ножку его от микросхемы ИЕ10(пускал сигнал в обход ИЕ10) без результата потом этим проводом косался входов DD4,5,6,7,не один сигмент не переключился, может слабый сигнал выдает ЛА7,кнопку сброса разобрал,в нормальном состоянии,С1 из схемы выпоял,попробовать Ла7 поменять?

Сегмет не переключится, обходя- не обходя и перебор ИЕ1 бесполезен, ибо все ноги R сброс запаралелены.
Сигнал сброса кроме схемы на кнопке может выдывать любая битая из этой шины.
Сигнал R как либо проверили- есть низкий уровень при экспериментах?
Если висит "1" ищите, кто её выдаёт.

Сформировать сигнал R для одной ИМСлюбым способом - отключить ногу R и посадить её пусть через 4,7к Ом на землю.
Не знаю, м.б.. влияние VD9-10.: может отключить их?

Необходимость замены ИМС ЛА7 я бы проверил по её состояниию- т.е. на соотв. таблицы истинности. Не сложно махнуть- махните. Но там есть ещё одна половина- которая не полдключена.
ИЕ1 обычно при отказе "гаснут".

А питание всех ИМС в норме?

Что на ножке 7 ножке (R) К561ИЕ10?

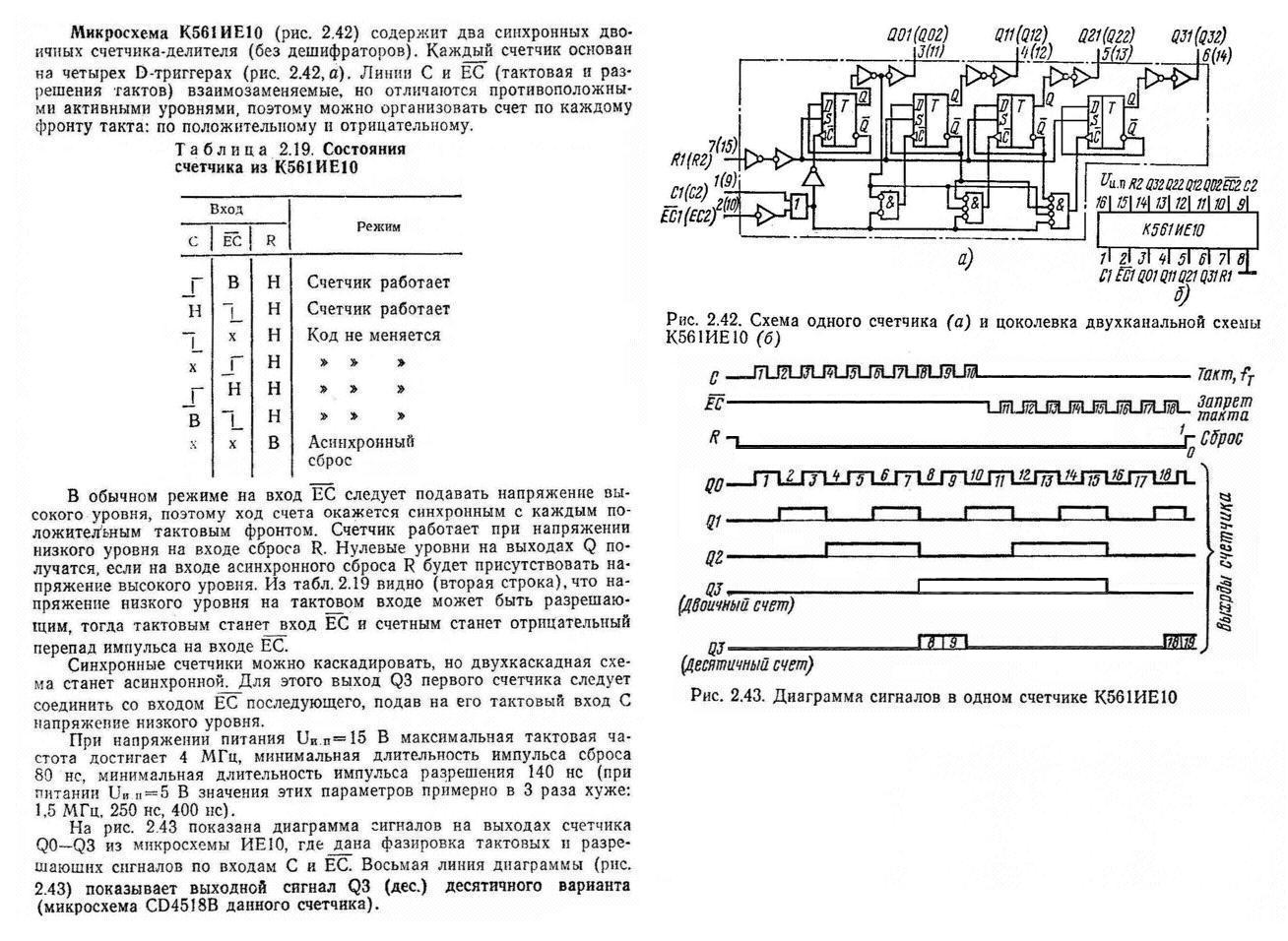

Согласно Таблице 2.19 (первая строчка) при счете импульсов на 7 ножке (R) должен быть низкий уровень. Если на ней высокий уровень, то имеем асинхронный сброс, а не счет.
Далее. Когда на 1 ножку (C) приходят тактовые импульсы с положительным перепадом, а на 2 ножке (EC, разрешение счета) присутствует высокий уровень - счетчик будет считать от 0 до 9 (бинарные значения 0000-1001). Осциллограмма 3. С выхода счетчика (ножка 4) импульсы поступают на формирователь отрицательных импульсов 200 мкс (осциллограмма 4), которые подаются на счетный вход микросхемы К1534ИЕ1 (5 ножка). Это микросхема с отрицательной логикой, то есть логической 1 соответствует низкий уровень напряжения относительно общего провода, а логическому 0 соответствует высокий уровень напряжения.
Проверить работу транзистора VT3 КТ315Г (направление счета). Для этого сначала включить перемотку Вперед, потом включить перемотку Назад. На базе транзистора (и коллекторе) напряжение должно измениться, то есть транзистор должен переключиться.

проверил питание на микросхемах,оно составило +6,5 вольт,проверил стабилизатор VT2 с эмиттера выходит+6,5,и дальше по схеме,подумал что этого мало, заметил VT2,но всё так и осталось,в схеме нет росписи напряжений,сколько должно быть ?
Поменял ЛА7,не какого результата,на выходных займусь ИЕ10,диоды проверил целые,кнопки авто,и память работают,при нажатии память загорается светодиод,при нажатии авто индикатор тухнет на секунду,как то так, продолжение следует

Проверил ИЕ10,на 7 ножке +6,5 вольт,на ножках питания тоже +6,5 вольт,также и на ЛА7 по питанию +6,5 и логическая 1 на ее выходах тоже +6,5,я так понимаю,что какая то микросхема садит напряжение питания от9 вольт до 6,5? правильно???

Да, похоже садит что-то.

Буду дорожки питания резать микросхем,начну с ИЕ10,потом Тм2,правильно?

Может лучше ноги питания поднять, а потом по одной возвращать?

Насколько я помню, там текстолит слабый. Лучше выпаять один раз и поставить кроватки сразу. Только разводка там в метрике, кроватки тоже в метрике брать надо, обычные импортные не подойдут

И кстати, микротрещины дорожек в них наблюдались по этой причине.

Не надо никаких кроваток- так тлько больше проблем поимеете. Наврняка печати конец придёт- а менять ИМС регулярно надеюсь не собираетесь.
Правильно- прорезайте печать, потом напаяете сверху перемычку.

С чего начать - можно и с ИЕ10, надо найти реакцию на питание.

Вот будете резать - точно проблемы поимеете.

Привет КОТЫ, значит перерезал дорожки питания на ЛА7,ТМ2,ИЕ10,не каких результатов,напряжение в схеме не подымается,счётчики 1534 думаю не стоит трогать,так как работают все сегменты,родные кондетсатторы стояли 5 мкФ100вольт,а на схеме нарисованы по 2 мкФ,я поставил 4,7 63 вольт ,как родные хотя что с родными не работало,что и сейчас после замены,транзистор VT2 на стабилизаторе не мог подсесть из-за подсадки напряжения? поменять его может с большем коэфициэнтом
Я что то зашёл в тупик,у кого есть хоть какие-то версии очень буду рад увидеть их здесь!!!
За ранее спасибо!
