Сейчас на квартире этап заделки сантехтруб в ванной. Идея положить вниз на пол датчики влажности или наличия воды. Будут нести чисто функцию оповещения в виде не громкой сирены. Датчики возможно сделаю самодельные из фольгированного текстолита.
Вопрос:
- Можно применить один размер 150ммх400мм и вынести выводы или же делать несколько, но с меньшими размерами?
- Какую подобрать схему? Есть разные начиная от самоделок, китайских плат и далее Ардуино.
Пока мысль только в голове. Ничего даже не смотрел кроме воспоминаний из детства когда собрал подобную схему из журнала "Юный техник".
Жду любые предложения.

Лучше из золота

Оч смешно. Да вот было бы. Нету.!

Надо продумать систему контроля датчиков - а то когда все сгниет через пару лет , а вы по прежнему будете думать что они сработают .
Просто резистивный датчик - не надежно - емкостный или на основе диэлектрической проницаемости будет круче .

Я и не смеюсь. Позолота например, не будет окисляться

датчик лучше из нерж проволоки, закреплённой на текстолите, 20-30 мм между ними, вода даст около 30К и меньше

А как на счет ложных срабатываний? Принял душ и жди когда всё высохнет чтобы перестало верещать.

датчик - типа батарейки, которую намочить надо для работы, далее накопитель энергии, преобразователь—повышайка и радиопередатчик,
а где-то в розетке, да с безперебойным питальником воткнут приёмник сигнала с датчиков протечки, пожарки и прочих...

Добавлено after 38 seconds:
А когда душ принимаешь - под ванну и в застенок бежать не должно

Когда вода несколько минут льётся через лейку, влажность в помещении приближается к 100% и на стенах, потолке и полу образуется конденсат, т.к. они более холодные, чем воздух. Датчик на основе диэлектрической проницаемости сработает задолго до появления конденсата, а в точке росы сработает и емкостной датчик.

Ну - у меня пол сухой когда душ принимают редко когда лужу на полу нальют .Всегда можно отрегулировать чувствительность датчика что бы не срабатывал от пара а реагировал на воду. Тут скорей резистивный ложную тревогу даст - контакты не защищены- нарастет слой пыли грязи и при большой влажности начнет проводить .А 2паралельных провода в изоляции не как не контактируют с окружающей средой , но слой воды на них осуществлено поменяет емкость .

В ванной всегда влага, настолько что течёт со стен.
Всякие влагомеры зашкаливают щё при 40% сырости и с них начинает течь.

Поэтому датчики протечки обычно поплавковые.
Если течёт со стен, то просто ктото попарился в ванной.
Если на полу 5мм воды вот это протечка.

Если у вас сухо то надо делать комбинированную систему

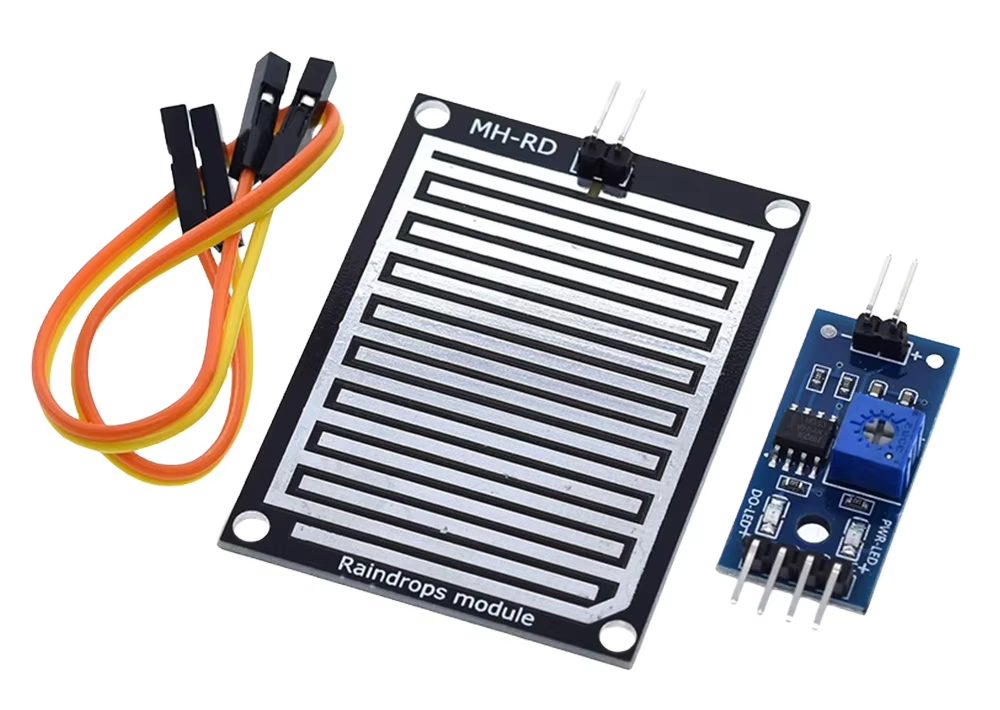

Вот такой датчик у меня живет под ванной уже несколько лет.


Пластина поднята над полом на 2 мм. Плата с обратной стороны приклеена на термооклей и накрыта пластиковой крышкой. Точка пайки и боковые дорожки защищены PLASTIK71, без лака только центральная часть гребенки. Недостаток - конструкция легкая и никак не закреплена на полу и ее можно случайно перевернуть при уборке.

Вот что то похожее хотел. Можно заморочиться на Ардуино и на несколько выходов. Вряд ли при приеме душа за экраном где сантехтрубы будет активная влага. Только если протечка и на серьезное наличие воды.

Solvik, у меня таких 4 - один на кухне, 2 в ванной и 1 в избе-читальне.
платки на ножках, усилитель сверху, все накрыто пластиковым корпусом.
Но имейте ввиду - датчик - это луженая медная дорожка. Если хоть в каком то месте медь будет иметь контакт с влагой воздуха - там наростает зеленый окисел, съедая и полуду. Именно поэтому пришлось залить все лаком, оставив только центральную область открытой. да и то, раз в полгода приходится заглядывать и визуально осматривать.

Еще вариант рассмотрите - латунные контакты, или нержавейка. поднять их над полом на 1-2 мм.. Тогда конденсат не повлияет, а лужа даст сработку.

С этим проблем нет - на работе полно тонких пластин. На станке есть возможность спиральку нарезать любого количества и уложить в текстолит. Спасибо за наводку.

Solvik, так не обязательно спиральку.. две буквы Ш палочками друг в дружку. Или 16 столбиков 4*4, подключенных шахматкой

А вы какую Ардуино плату использовали или без нее обошлись? Это же комплектация програмируемая... Вчера заказал 2 пары.

Solvik, если под Ардуриной подразумевается какая то плата и Arduino IDE, то нет, я никакую абдурину не использую. Но у меня есть несколько отладочных плат - atmega328, stm32f103c8, stm32f411ce. Хоть они и продаются, как абдурины, но я их использую чисто для макетирования и отладки. А дальше - плата, паяльник и готовое устройство.
