Доброго всем дня. Представляю свою версию дозатора припоя.
Знаю что на просторах интернета в свободном доступе гуляет несколько версий аналогичного устройства, признанного ускорить пайку, если работы предстоит много.
Изначально не было вообще ни какого желания что то разрабатывать с нуля, поэтому был скачан и распечатан готовый проект, но ввиду того что STL файлы редактировать то еще удовольствие ,а нужных по размерам компонентов не было в наличии под рукой, пришлось рисовать свой вариант))). Основные работы были сделаны в тот же вечер, а на следующий день были распечатаны детали для примерки и подгонки.
Вопросы которые были решены:

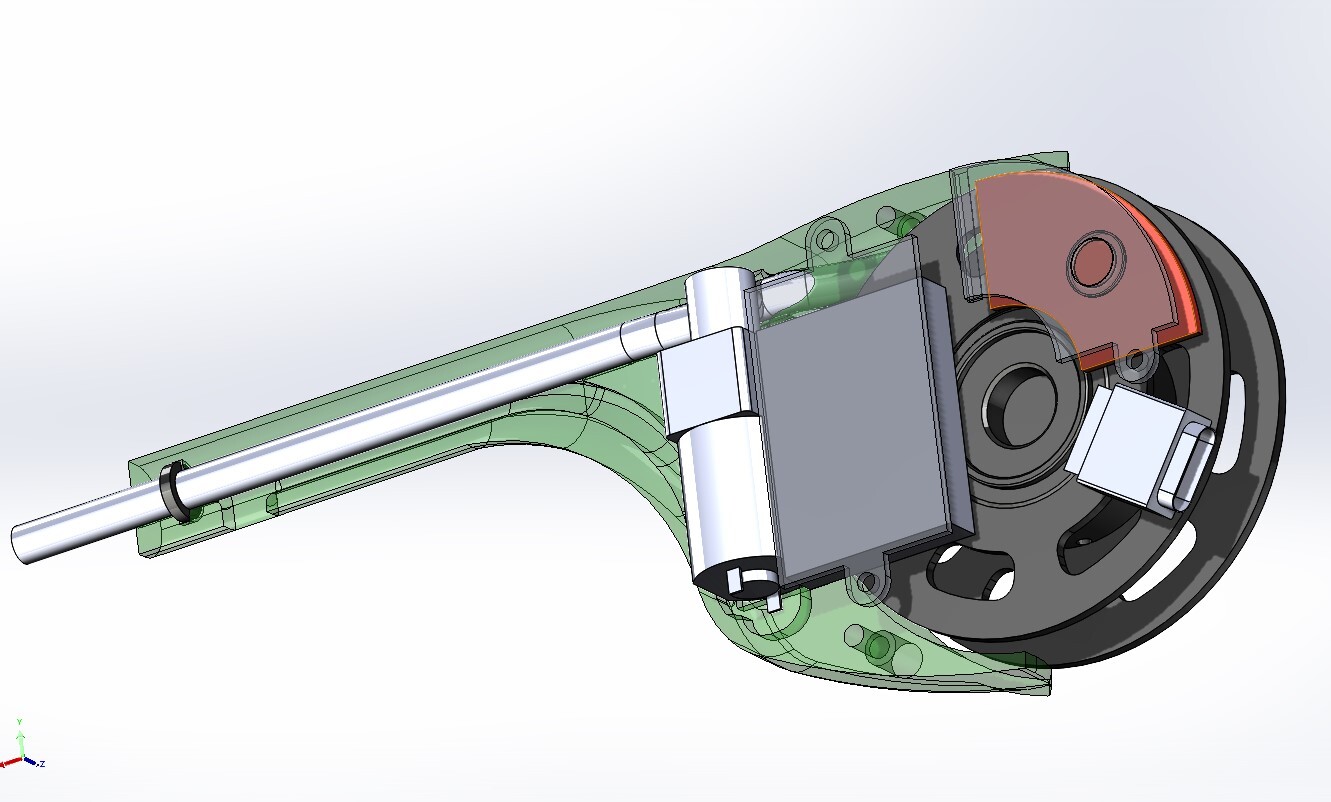

- корпус легко половинится, вся электроника только в одной части (толщина корпуса 20мм) - катушка вмещает очень много припоя толщиной 0,5мм, у меня не хватило терпения намотать и до середины - удалось очень надежно закрепить тефлоновую трубку - можно менять наконечники - встроенный контроллер заряда с разъемом usb-c (плата заряда собственного изготовления) - литий-полимерный аккумулятор на 220мАч (при среднем потреблении мотора в 15мА) - ни каких склеенных не разборных узлов, все на саморезах.

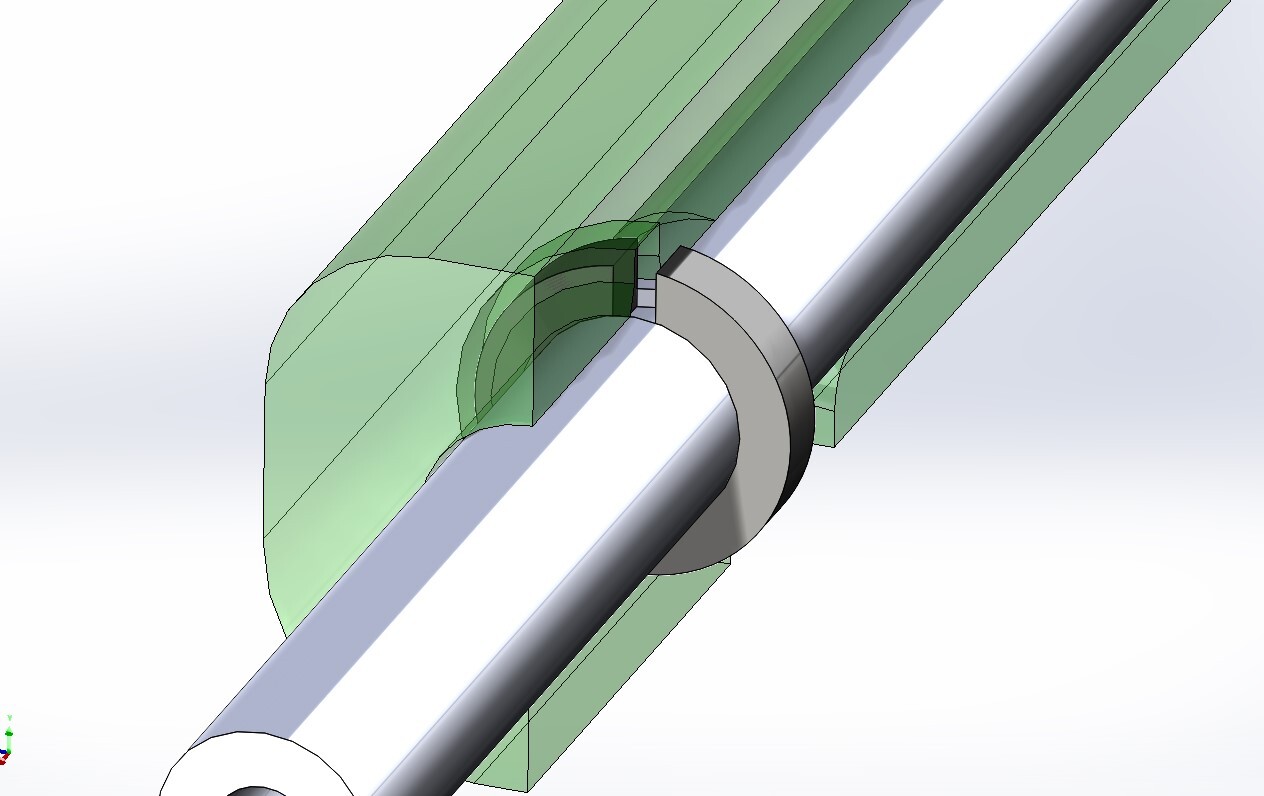

Немного фотографий СпойлерКрепление тефлоновой трубки на стопорную шайбу, ультимативное решение

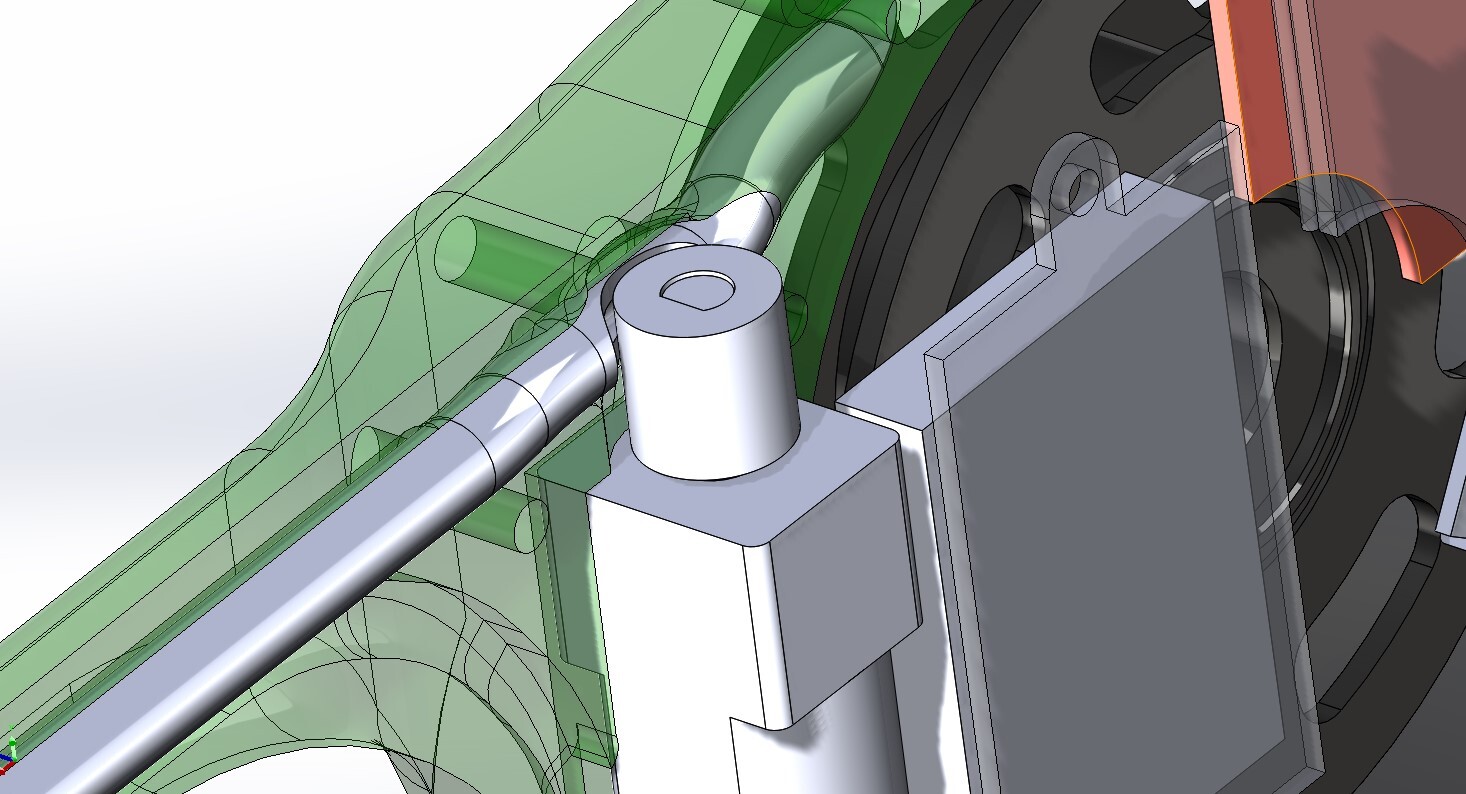

Подающее колесо, сделано очень просто, на него наклеена наждачная бумага (марка 240), в этом деле главное что бы прижим был достаточный, и наждачка не начала выполнять свои прямые обязанности))), но если все сделано правильно, легко подает припой диаметром от 0,5мм.
Платка на базе TP4056, что бы не насиловать акум, ограничил ток зарядки на 70мА
С точно таким же успехом можно проволоку припоя подавать в место пайки рукой, ваш дозатор, всё равно, не освобождает руку, а, подавать припой, просто шевеля пальцами или нажимая на кнопку- никакой особой разницы.
зы.. "тыкая в припой паяльником" никто уже давно не паяет, так, что, такое "доказательство удобства"- это натягивание совы на глобус..
зызы.. Когда я много паяю, у меня "наготове" четыре катушки припоя с канифолью, разного диаметра, и два паяльника- под "мелочь" и под относительно крупные детали.
А так- разработка интересная, но не "жизненно необходимая"
Давай сравним объективно. Традиционный способ: купил катушку припоя, поставил в держатель, рукой разматываешь - паяешь. Твой прибор: собрал прибор, зарядил его батарейку, купил катушку припоя, перемотал с неё на катушку прибора, рукой держишь прибор - паяешь. Снова зарядил батрейку, если вдруг. Как проще и удобней?
Податчик припоя на столе удобнее. Особенно, если выдает припой по нажатию жалом паяльника на "педальку". Или кнопки на рукоятке паяльника. Пруток припоя сейчас в зону пайки наверное никто и не сует. Куда там его совать в 0603 и менее?
_________________ Астролябия-сама меряет, было бы что мерять!!!
Давай сравним объективно. Традиционный способ: купил катушку припоя, поставил в держатель, рукой разматываешь - паяешь. Твой прибор: собрал прибор, зарядил его батарейку, купил катушку припоя, перемотал с неё на катушку прибора, рукой держишь прибор - паяешь. Снова зарядил батрейку, если вдруг. Как проще и удобней?
тут можно провести аналогию с собственным автомобилем, такси, маршрутным автобусом, электричкой. Зачем нужен собственный транспорт???, нужно отдать кучу денег и времени что бы получить права, машину нужно купить, нужно где то ставить машину, платить за нее налоги, постоянно заправлять и обслуживать, мыть, ремонтировать, вот то ли дела такси, нужно просто достать телефон, заказать такси, и можно ехать куда угодно даже в жопу пьяным. Ну не нужен человеку личный автомобиль!!!!
тут можно провести аналогию с собственным автомобилем, такси, маршрутным автобусом, электричкой.
Такая себе аналогия, кривоватая. Личный авто - твой, такси - наёмное. Дозатор же и просто держатель или просто катушка - всё твои собственные. В разных плоскостях сравнение. Если бы ты предлагал услугу по подаче припоя, было бы корректно сравнивать. А так - не очень.
Добавлено after 3 minutes 18 seconds: Антоха, ты не обижайся. Штука интересная, работа проделана хорошая, приложены мозги и руки. Но вот нужно ли оно на практике - вопрос. И ответы пока сам видишь.
Добавлено after 6 minutes 28 seconds: Впрочем, эти ответы только с ограниченной аудитории получены. Форум - это далеко не весь народ. Предложи свой товар на каком-нибудь авито - там народу побольше тусуется, наверняка кому-нибудь по нраву придётся.
Вообще-то, штука, ровно дозирующая заданное количество припоя - нужная. Если носик из силикона, то при одинаковой температуре жала и скорости движения его относительно податчика, довольно-таки удобно получать одно и то же количество. Просто с проволокой в руках этого не добиться, либо требуется уж слишком офигенный навык.
Asmodey писал(а):
Податчик припоя на столе удобнее. Особенно, если выдает припой по нажатию жалом паяльника на "педальку". Или кнопки на рукоятке паяльника.
