Исправил питание и собрал часы в корпус. Получилось даже ещё "уютнее", чем я планировал. ИМХО удачно сочетаются красные цифры и теплый свет подсветки. (Яркость и того и другого регулируемая)

Дополнительный преобразователь пришлось навесить поверх основной платы:


Часы в сборе и в работе.
















Полдела сделано, осталось довести до ума прошивку и добавить функций. В контроллер забит bootloader через Ethernet, так что даже не придётся с ISP разъёмом бегать

Часы без секунд, стоят на месте.
Точнее время стоит на месте.
А так оно в живую тикало бы.

ps
На митьке купил часики.
часики большие 3см в высоту 4 цифры.
С платой и индикаторами.
Красиво.

Но вот всё остальное хез где.
Грили иди на сайт производителя, там и схема и прошивка.
И ничего подобного там нету.

В итоге именно тут про эти часики инашёл тему в разработках.
http://radiokot.ru/circuit/digital/home/33/

Просто с сейёй конструкции сами индикаторы были нужны.

Звиняйте шо тут приходится спрашивать
там с регистрацией через ЖО

У меня есть вопрос
Вот по этим часикам
http://www.labkit.ru/html/clock?id=89
Вопрощённые в железе.

Прошиты тем что там выложены.

В общем они у меня ни как не работают.

Осциллограф есть? Я бы посмотрел, что там у 595-й на входах, на выходах.
А может индикаторы с общим катодом попались. Или им питания не хватает (если последовательно три светодиода в сегменте, падение около 6 вольт, пяти не хватит).
Что там в пике зашито, работает ли

сомамо собойГлянемСпециально подбирал с ОАномальное оно для них, у меня бегущая строка даже при 3х вольтях работает, стандарный 1 светодиод на один сегмент восьмёрки.Не знаю, учитывая что в проте полная билеберда.

Всё исправное.
595 сняты с иного дэвайса ля проверки
PIC тоже проверен на ином устройстве.
на индикаторах ели заметные нули и все мерцают.

Это что ли получается, частота включения анодных ключей низкая, или открываются не полностью. А если принудительно на базу какого-нибудь ключа подать ещё землю через 1К, чтоб он был всё время открыт, станет ли разряд ярче светить? К сожалению, с Пиками не работал, их стандартных подводных камней не знаю. Странно, если прошивка заведомо рабочая и не пашет, схема то простая совсем.
У меня на протеусе 7.7 их приложенный проект заработал

извиняюсь за некоторую не достоверность

Добрался снова до сего дэвайса
Стоит 7.7SP2 9089
отображает билеберду мигающую
типа мерцаеет
2.12.24
5.5.21
5.5.1
5.5.9
0.00.00
именно мерцают а не постоянно отображаются
где то с полусекундной частотой

не показаны в схеме ключи, у меня стоят в железе BC32740

уточню, в железе у меня тоже мерцают но все сегменты восьмёрки с точками.

пробовал подключит 1кОм и 270Ом на землю, результат ели заметен, но тоже таков, все сегменты высвечиваются


на pic16f628
выхода
положительные импулься около 5мс 30мс от и до другова импульса 4v
на базе размах 0.6v
на коллекторе 0.6v отриц

на 595
размах 4в

длина всей картинки

8 клеток каждая по 5мс

Подозрение на неправильно работающую прошивку. Что на выходах 595 регистра, все нули или меандр? Если все нули, получается это и есть полная яркость? Не присутствующие ключи, я так понял, по катодам как повторители стоят?
С какого входа осциллограмма снята?

В протеусе оно выглядит не ахти как и помаргивает, но показывает нули а не восьмёрки, и реагирует на кнопки.

Вот и я про то.
Ведь там не нужно ни каких Фьюзов выставлять как в AVR
Может прошивка под протеус а не под реальное железо?На всех то же что и на картинке ранее было приложено.Да верно, в протеусе их не видно.
Пробовал индикаторы подключать без ключей и с ОК и с ОА, толку ни какого.Описанные осцилки были с выходов PIC (словесно) и 595 (в картинках).
СОвершенно верно помаргивает.и это правильно, а так же не индицируются три светодиода.

но вот в железе полное не работающее состояние.

Там в проте к чему то было написано


Много ли тут в схеме и проте отличий?

У меня пока что горбыли, хотя есть некоторые подвижки читая сцыллы.
Прошивка там что то делает и типа как то видно что что то там тикае.
Пока читаю чаво там автор творит не на программном а в железном уровне



off

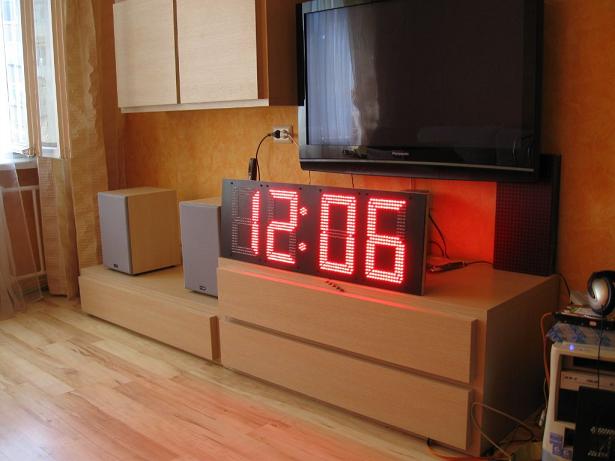

Вот такие светодиодные часики
http://nnm.ru/blogs/vovan58/plotoyadnye_chasy/

Уже хвалился, но хоцца ещё.

Под стать часам и квартиру соответствующую нужно иметь

Как гОваривают
Большое видится на расстоянии.

Круть, наверно дома на тумбочке в спальне стоят ))))
Сколько на светодиоды потратили?

по первому снимку мона сосчитать все диоды потом умножить на цену...в Ваших магазах...

Это уличные часы.
светодиодов - 900шт. покупались оптом год назад на политексе по 6 центов. Сейчас цены упали и можно купить такие по 4 цента.
Светики в часах стоят - GLN5313UEC-50-TL 4000мкд. Статика. Светят "шо дурные", на прямом солнце отлично видно. Не зря я со статикой заморачивался.

Вот еще фотки

O-LED, круто! схему управления можно увидеть? 10 диодов соединяются последовательно и подключаются к питанию ~+24В через резистор, а коммутируются транзисторными сборками?

А ночью/вечером как оно, регулятор яркости имеется? Или для улицы сделано просто всегда по максимуму?

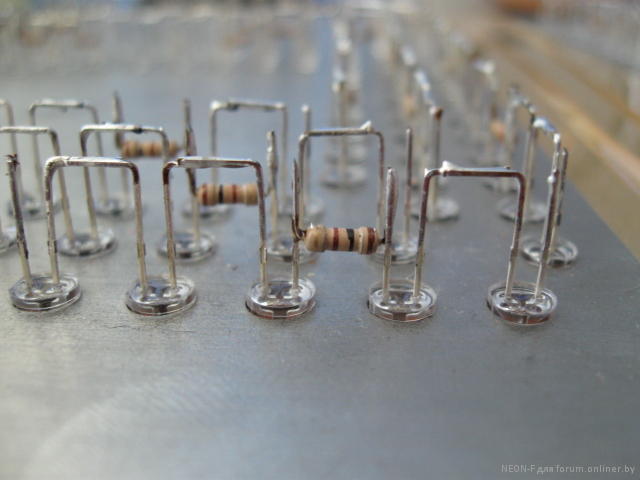

светодиоды соеденены по 5 шт, и подключены к +12вольт. питаются часы от "маленького" компьютерного БП.
Регулятор яркости имеется. Датчик - фоторезистор.

схема основана на часах форумчанина DANKO viewtopic.php?f=20&t=21235 и доработана для статического управления большими индикаторами. статика из динамики получена с помощью регистров 74als574

схема(недорисована) download/file.php?id=61001

И кто же дал станок с ЧПУ?

Ещё один проект нашёл
http://s-o.webnode.cz/budik/
Часы будильник
возможно и таймер на обратный отсчёт - басурманский не понимаю.
отображают ЧЧ.ММ.СС
по схеме видно что есть
1 батарейка на случай отключения электричества - не отображается индикация
2 включение внешних устройств
3 своего рода регулятор индикации

http://files.s-o.webnode.cz/200000301-2 ... udik17.jpg внешний разобранный вид

зачем ЧПУ? Берем мозг, автокад, и лазерную резку, и у вас куча идеально ровных отверстий
