geniv82, ну когда руки не из ж*пы - сразу видно.

А какая последняя прошивка на вторую версию? Нашел только от февраля 21 го года.

anaramo,
Напрасные нападки на ВМЕ-280. Перепробовал их под два десятка. Все работают отлично, почти эталонно и на улице, и в деревне и дома. Был один экземпляр, в самом начале темы, врал по крупному. Тогда цены были мизерные выбросил без сожаления, к остальным претензий нет.

Добавлено after 2 minutes 12 seconds:
geniv82,
Поздравляю. Очень качественная работа. Немного сам занимаюсь деревом, поэтому оценил.

shura2000, Версия прошивки - от 8 февраля 2021 года. После этого у меня правок не зафиксировано.

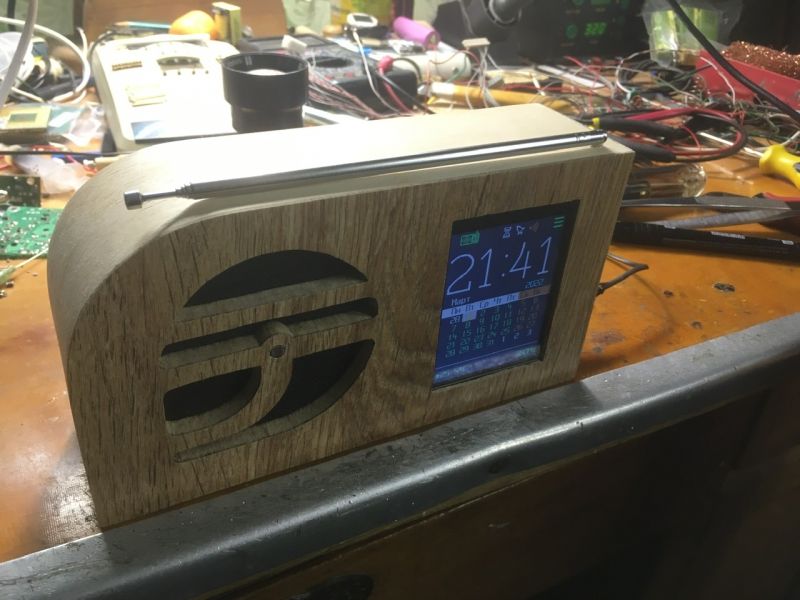

Вот, подарочный вариант получился.

Есть пару платок, мож кому надо?

Здравствуйте, GoldenAndy! Эта прошивка является финальной, я правильно понял? Touch_Clock_v2.zip, 101стр. форума.

Mr.Pupkin, так.
Или на 101 стр, или по ссылке из блога - https://drive.google.com/file/d/1dj6CSq ... sp=sharing

И ещё вопрос. Если я на "голую" (вообще ничего нет!) плату припаяю Megu 128 и буду прошивать припаяв проводки к reset, sck, miso, mosi, +5 и gnd, MOSI, MISO брать "стандартные" выводы 12 и 13 соответственно? Так прошить можно?

Mr.Pupkin, MOSI и MISO "стандартные" не подойдут.
Для прошивки MOSI и MISO живкт на 2 и 3 выводах.
Ну и имейте ввиду, как только вы прошьете фьюзы - МК захочет тактироваться от кварца. Поэтому совсем голая плата не подойдет. Кварц нужен с конденсаторами.

Добавлено after 3 minutes 43 seconds:
Об этом даже в статье написано:
Внутрисхемное программирование. Осуществляется через разъем JP4. На разъем выведены Reset, SCK, RX0/PDI, TX0/PDO, земля и вход питания 5 вольт, которые подаются на LDO IC1 через диод или перемычку (см.выше, про развязку питания).
Многие на форуме задавали вопрос, почему MOSI/MISO "неправильно" разведены? Так вот, у 128 меги прошивка выполняется по SPI-интерфейсу, но MOSI/MISO для прошивки не совпадают с интерфейсом SPI, а выведены на RX-TX USART0. Т.е. в основном режиме работы на JP4 выведен USART, а не SPI. Предусмотрен диодно-резисторный преобразователь уровней сигналов от пятивольтового программатора к трехвольтовым уровням микроконтроллера.

Приветствую! Сидел просматривал схему и так и не понял какой номинал у

C13, C15, C16 (1u0) ?? Я же правильно понял что это 10uF

C17 (4u7) ?? 47 uF

C2, C4, C5, C6, C7, C10, C12, C14, C18, C20, C21 (0u1) А тут?

И R1

R2 R5 у них k пропущено или там именно Ohm?

Qfiwmcojgd, Нет. В такой записи обычно буква выполняет роль десятичной точки. (Наверное, для экономии места)
1u0 - 1.0 мкф
4u7 - 4.7 мкф
0u1 - 0.1 мкф
На схеме номиналы R1R2R5 без буквы, т.е. омы.

Доброго дня.
Собрал...Доволен как слон! Огромное спасибо Автору за проект.
Есть свободная печатная плата. Кому надо стучите в личку.

У меня вопрос к Автору...
подключаю внешние датчики...пока не работают.....интересует время опроса. как часто LDOEN в единице?
монтаж проверил....все моргает, но данные на экране не появляются.

все заработало. дело было в прошивке.

Вопрос к Автору...зачем нужна перемычка "SEC" на плате внешнего датчика? В описании не нашел...

otrazhenie, автор тут не появляется, судя по всему... вопросы ему можно либо в блоге писать, либо пробовать в телеге.
По вашим вопросам - описание внешнего датчика - вот тут: viewtopic.php?p=3716668#p3716668
Время опроса - 1 минута либо 6 секунд (для тестовой прошивки). Перемычка добавляет к отправляемым данным символ "X". Вероятно, для работы одновременно двух датчиков с часами.

ну да....ему щас не до нас....
я пробовал подключать к внешнему датчику DS18B20 вместе с BMР...показывает только одну температуру...т.е. с одного датчика.
ну...видно все вопросы уже не актуальны....помочь может только автор

otrazhenie, здесь почитайте...

otrazhenie, глянула подробнее датчик. Там куча перемычек для конфигурации. Посмотрите в описании - там есть табличка. Убедитесь, что вы все перемычки сконфигурировали под ваше питание и примененный датчик.
Блондинский вопрос - монтаж проверен? соплей/непропаев нет?

с перемычками все нормально...разобрался...непропаи сразу проверил. думаю дело в датчике.

otrazhenie, ну автор тут, думаю, не поможет... А поможет логический анализатор - посмотреть, что на и2ц-шине
