Как сделать АМ передатчик на таймере NE555, инструкция:

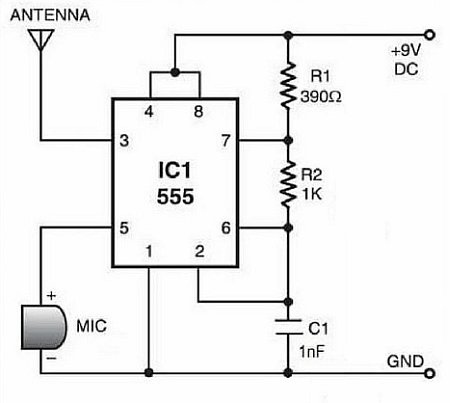

Схема такого радиомикрофона на 555 микросхеме очень простая и содержит минимум дополнительных деталей. Для питания используется батарея на 9В но сохраняет работоспособность в широком отклонении напряжения от 2 до 12В.

Читаем статью...

делать АМ передатчик на частоте около 600 кГц... нет никакого смыла...
я включил свой обычный средневолновый радиоприёмник и кроме шума и помех от радиоэлектронной технике в доме ниче больше не услышал))

в наше время надо делать FM передатчики... там помех нет.
или не делать ничего))

Вот и хорошо, чистый эфир...

Это маломощный для начинающих с дальностью порядка - 20-30 метров. Передатчик-игрушка.

Из комнаты в комнату без проводов.

На FM всё забито, или делать свой приёмник на частоту передатчика.

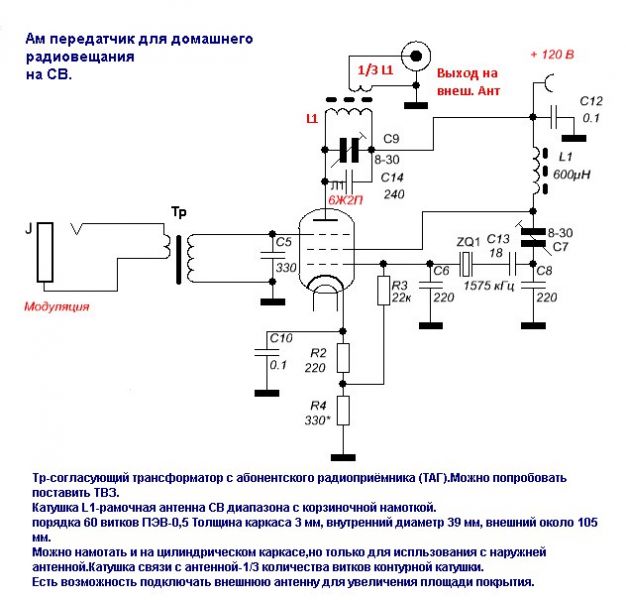

Либо для любителей старых ламповых радиоприемников.

Простой АМ передатчик на 600 кГц.
Мощность... не указана))
Антенна - отрезок провода длиной 2-3 м.
Дальность действия 25 метров.
Приёмник - обычный средневолновый радиоприёмник.


вызывает сомнения Дальность действия 25 метров... хотя если Антенна 3 м... то возможно.
т.е. чтоб послушать передатчик на 25 метров... я должен бегать по дому с куском провода 3 м ? ))
если честно... так себе удовольствие))

вот если бы сделать передатчик размером со спичечный коробок... со встроенной антенной... и при этом Дальность действия 25 метров... то тогда можно было бы о чём то говорить.

Эээ нет. Ровно наоборот. Весь эфир забит срачем импульсников на условные 59+40 и уже не важно есть там станции или нет. На 1 - 1.5 МГц вон полно станций, но их все равно не слышно без приличной внешней антенны. На FM накрайняк можно забить какую нибудь станцию послабее, но обычно хоть какое то место там есть свободное.

Я думаю, что импульсные усилители являются серьезной проблемой для радиолюбительства. Они создают постоянный сигнал, который может заглушать радиостанции, работающие на этих частотах.

особенно мне понравилось питание микрофона от встроенного делителя, минималистичненько
R2 еще наверн можно замкнуть увеличив емкость С1, чтоб уж до экстремума дойти)

кстати если взять cmos версии то наверное можно прорваться в 1.8 и даж 3.5Mhz ...

Главное - идея.

А микрофон нужно брать электретный и делать усилитель на 1 транзисторе, в чём проблема?

Добавлено after 2 minutes 51 second:


В далёком 67 году я делал передатчик на СВ на 1 транзисторе П401, контур был на ферритовом стержне и дальность на японскую магнитолу была метров - 30 не менее при питании - 9в. Микрофон был угольный.

И снова повторю, это для начинающих, а не серьёзный радиомикрофон.

Добавлено after 5 minutes 44 seconds:


Какая мощность... Есть же рисунок спиральной антенны... Какие 2-3 метра?

Я дал схему из интернета и сам не собирал, мне это не нужно... Мощность?

...а я ведь без сарказма сказал

да, идея хороша

сразу еще 1 - можно сделать передатчик на ic stepup booster подав микрофон на фидбэк вход и раскачивая колебательный контур силовым ключем.
есть такие преобразователи с частотами ~30kHz..3MHz и мощностями до десятков W !

я читать пока не разучился))



Добавлено after 1 minute 50 seconds:

мне это нужно !
сделаю из него радиоуправление))

только на что я буду принимать 600 кГц... х.з.


Добавлено after 8 minutes 5 seconds:

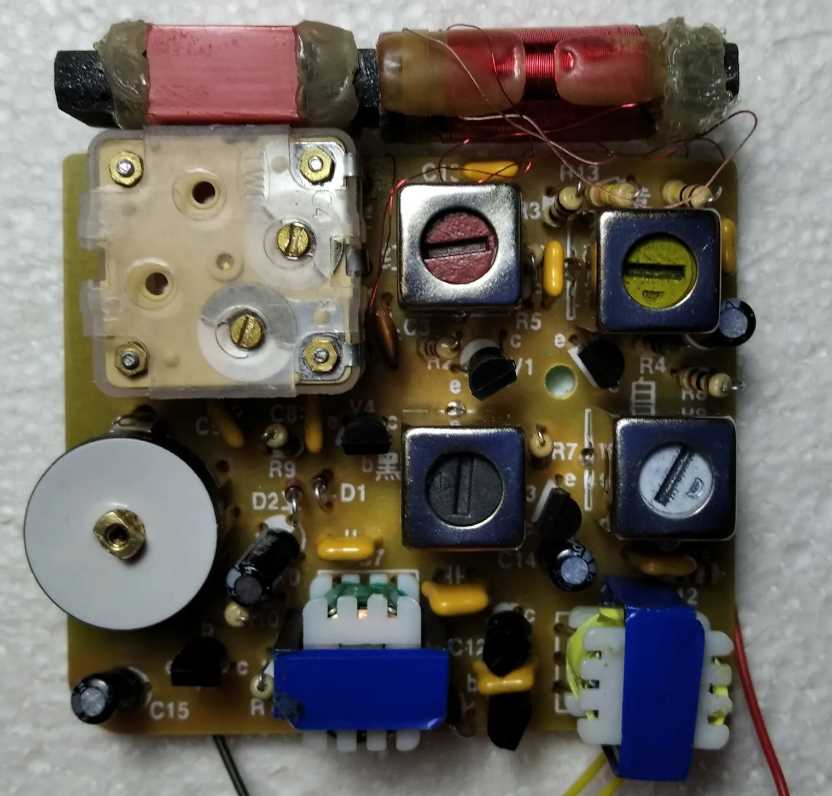

придумал))

выкидываем всё лишнее...

замечательно))

Есть вот такая микросхема, проще не придумаешь.

https://dzen.ru/a/Xk3wcunDrRj7MglK
----------

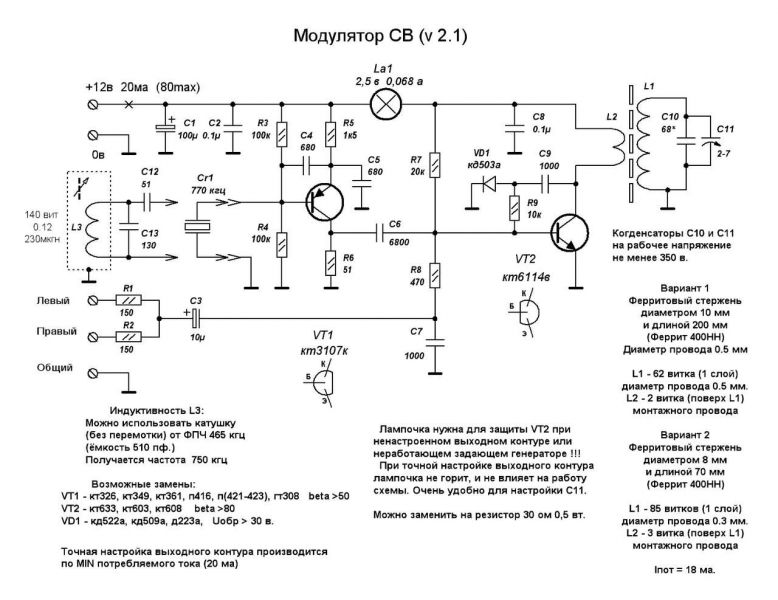

В передатчике для увеличения дальности можно сделать усилитель на 1 транзисторе, подав сигнал с вывода - 3.

Контур можно изготовить на отрезке ферритового стержня, он и будет антенной. (данные контура можно взять от приёмников прямого усиления на данный диапазон).

Добавлено after 6 minutes 11 seconds:


А смотреть на рисунок видимо разучился... Из 3 метров провода наматывают антенну в виде спирали.

тут где то была тема про детекторный приемник с 64мя ферритовыми антеннами

а нафига радиоуправление на 600кГц ? "подземная лодка" ?

Можно сделать р-управление и на 25 кГц, используя ультразвуковой передатчик и приёмник.

Можно и звуком дудочки сделать управление, только реализовать добротные фильтры звуковых частот..

На ИК лучах тоже получается хорошее управление.

Вот мне и интересно зачем 600 кГц ? Выбор то большой. На данный момент очень неудачный диапазон как по сложности с антеннами так и с диким количеством помех, но в деревне можно. Можно еще по периметру объекта проложить петлю из провода и в неё качать хоть 25 хоть 600 кГц или подключить УНЧ и 1000 Гц

Morroc, как понимаю 600kHz это близко к пределу для классической версии ne555, можно 137 чтоб законов не нарушать

зачем 600 кГц ?
например чтоб можно было использовать как супергетеродин, так и приёмник прямого усиления...
и чтоб минимальные габариты... не больше пачки сигарет))



и чтоб минимум деталей...

и что минимум потребления... для долгой автономной работы...
и чтоб дальность (через бетонные стены) была несколько десятков метров...
и чтоб... ещё чего))

вы понимаете сколько тут собрано взаимоисключающих требований ! ))
а вы говорите "всё просто"...
а вот и не просто !


Добавлено after 1 minute 55 seconds:
забыл...
и чтоб стабильно работал в широком диапазоне напряжений... и температур...
и чтоб не пришлось постоянно подстраивать частоту...

и т.д.

600 кГц ? минимальные габариты.. антенны считаются ? минимум потребления... для долгой автономной работы ? окей

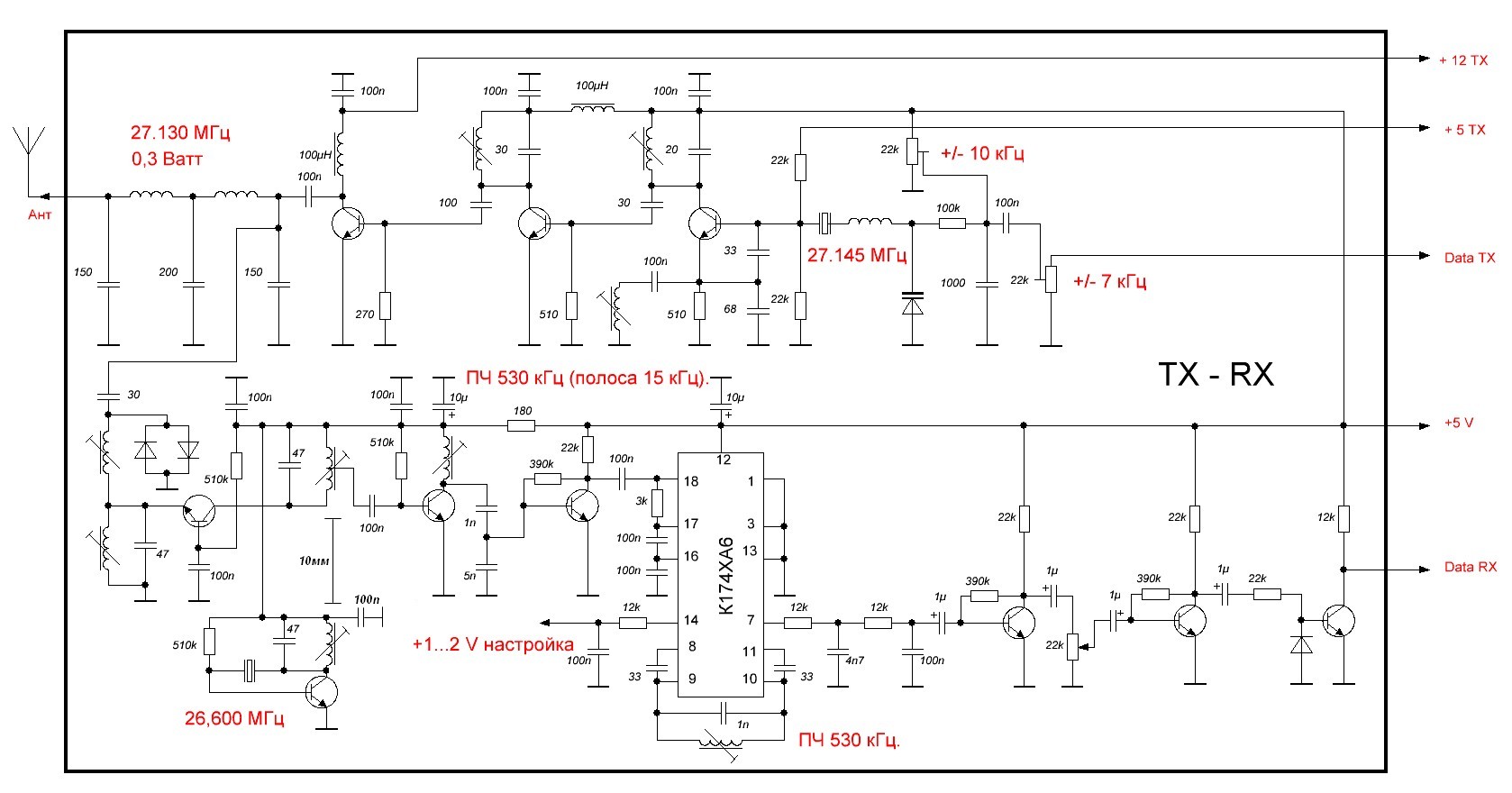

взял свою рацию...
подключил антенну к УПЧ...
подключил ГСС...

дальность связи на столе ~1 метр у нас уже есть ! ))

а сколько надо ?

а надо метров так... 20... а лучше 30... с запасом))
