Всем привет, помогите разобраться зачем нужна цепочка R4 L3

Вложение:

Снимок.JPG [18.69 KiB]
Скачиваний: 135

Реклама

roman.com

через цепочку R4 L3 подаётся напряжение на диод...
диод открывается и сигнал передатчика поступает в антенну...
это обычный коммутатор на диодах...

Добавлено after 7 minutes 16 seconds:
Re: Нужна помощь разобраться в принципе работы схемы передатчика

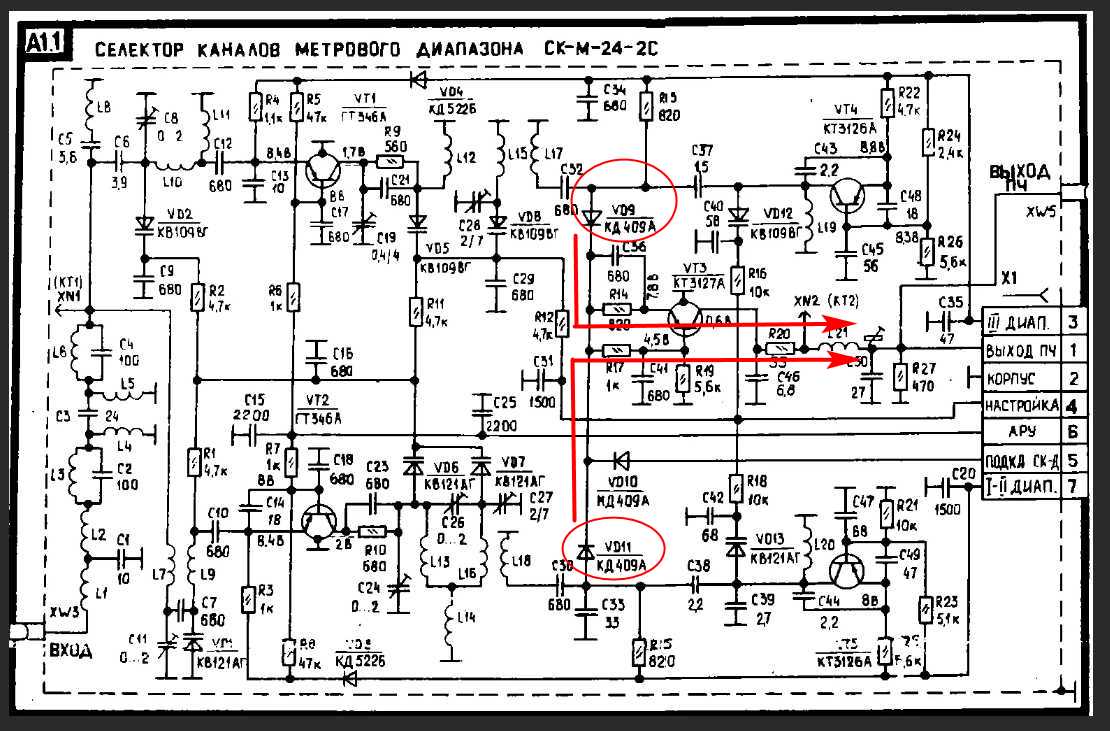

такие же диоды стоят в телевизоре... а конкретно в селекторе каналов...

Вложение:

СКМ-24.jpg [132.23 KiB]
Скачиваний: 55

когда переключаем диапазоны на телевизоре - один диод открывается а второй закрывается...
и наоборот...
это обычный коммутатор на диодах.

Реклама

Rodger-z1

sergeim0470 писал(а):

зачем

неправильно нарисовано...поэтому вопрос автору...току через диод идти некуда

sergeim0470

всем спс я внимательно перерисую еще раз и сделаю фото

Добавлено after 5 minutes 12 seconds:
Re: Нужна помощь разобраться в принципе работы схемы передатчика
это радиомодуль от автосигнализации

Реклама

Эиком - электронные компоненты и радиодетали

roman.com

sergeim0470 писал(а):

это радиомодуль от автосигнализации

еще вариант ))

это умножитель частоты на диоде ! ))

Вложение:

умножитель частоты )).jpg [75.75 KiB]
Скачиваний: 51

Реклама

sergeim0470

Rodger-z1 писал(а):

sergeim0470 писал(а):

зачем

неправильно нарисовано...поэтому вопрос автору...току через диод идти некуда

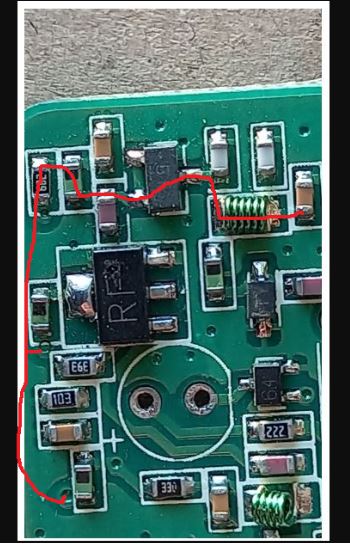

Вот фото платы радиомодуля
Сделал фото с немного разных ракурсов

Вложение:

2.JPG [65.33 KiB]
Скачиваний: 60

Вложение:

3.JPG [68.31 KiB]
Скачиваний: 51

Вложение:

4.JPG [70.92 KiB]
Скачиваний: 49

Реклама

roman.com

фига се ошибочка))
диод подключен на массу !
схема в корне не верна...

Вложение:

3.JPG [67.78 KiB]
Скачиваний: 58

sergeim0470

sergeim0470 писал(а):

Rodger-z1 писал(а):

sergeim0470 писал(а):

зачем

неправильно нарисовано...поэтому вопрос автору...току через диод идти некуда

Вот фото платы радиомодуля
Сделал фото с немного разных ракурсов

Вложение:

Вложение 2.JPG больше недоступно.

Вложение:

Вложение 3.JPG больше недоступно.

Вложение:

Вложение 4.JPG больше недоступно.

roman.com

это обычный защитный диод...

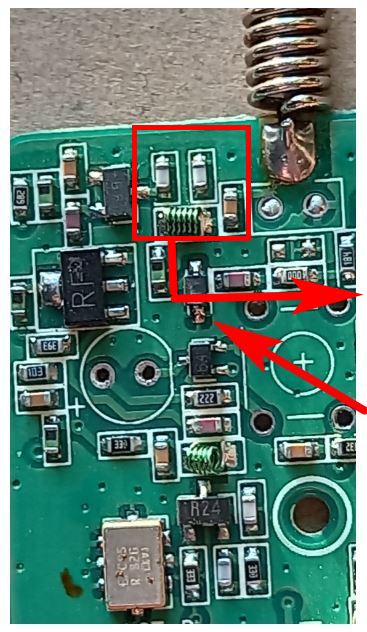

Вложение:

3.JPG [68.36 KiB]
Скачиваний: 37

он защищает вход приёмника от высокого напряжения передатчика (когда передатчик включён).

точно так же работает моя схема...
https://www.radiokot.ru/circuit/analog/ ... ansmit/30/
только в моей схеме два диода...

Вложение:

моя схема.gif [68.36 KiB]
Скачиваний: 46

но суть от этого не меняется...
принцип работы одинаковый))
:tea:

Реклама

sergeim0470

так всетаки r3 l4 для чего нужна я не про диод

Добавлено after 12 minutes 54 seconds:

roman.com писал(а):

фига се ошибочка))
диод подключен на массу !
схема в корне не верна...

Вложение:

прход1.JPG [58 KiB]
Скачиваний: 48

схема верна там другой диод как транзистор

Добавлено after 5 minutes 51 second:
Re: Нужна помощь разобраться в принципе работы схемы передатчика
так для чего нужны это резистор и катуха

roman.com

выше писал...

roman.com писал(а):

через цепочку R4 L3 подаётся напряжение на диод...
диод открывается и сигнал передатчика поступает в антенну...
это обычный коммутатор на диодах...

Добавлено after 1 minute 49 seconds:

sergeim0470 писал(а):

схема верна там другой диод как транзистор

надо сразу рисовать по нормальном...
там два диода - один просто диод, второй как транзистор....
они оба работают совместно... а не по отдельности)))

Добавлено after 14 minutes 55 seconds:
Re: Нужна помощь разобраться в принципе работы схемы передатчика
P.S.

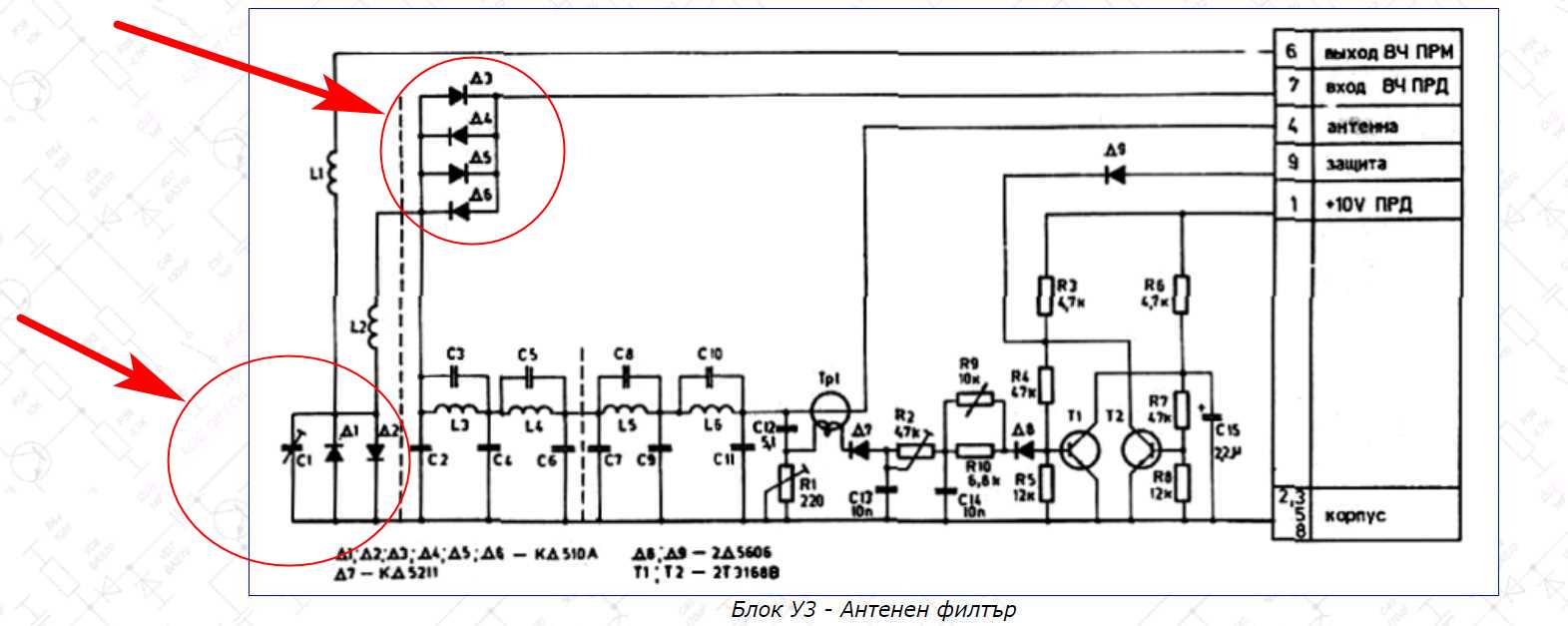

открой схему радиостанции ""ЛЕН-Б"

https://www.kn34pc.com/sch/sch_trx/len_b.html

и внимательно посмотри на схему...

Вложение:

Screenshot_1.jpg [70.68 KiB]
Скачиваний: 56

в описании к радиостанции подробно написано зачем там два диода.... и как это работает...
:tea:

sergeim0470
