Шарманку распаял, делаю низковольтную схему...

Паяю на кварце 4,5МГц, других не было, а ещё 4,5 ловит мой приёмник.

Генератор уже спаял - работает, ровно 4,5МГц, поймал на приёмнике.

Сейчас паяю каскад на КТ646...

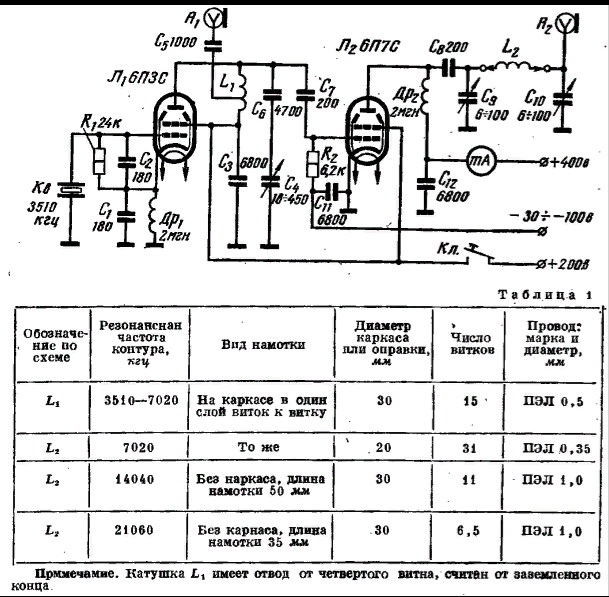

Вставляй кварц,подстраивай контура на 4.5мгц и будет тебе счастье.Останется модуляцию завести в выходной каскад.Л1 6Ж5П,Л2 6П3С.

Я уже спаял на транзисторах.

Спаял последний каскад на IRF510, на лампочку работал отлично.
Но как подключил антенну с LC цепочками согласования - пробило сток-исток.

Подключил тот-же вход на антенну (с LC) к коллектору КТ646. Лампочка еле видно светит.

На приёмнике модуляцию слышно очень плохо. Очень сильный шум 50Гц. Видимо, антенна слабо работает, ведь когда дотрагиваюсь рукой антенного провода, сигнал улучшается (приёмник стоит рядом с передатчиком)

Возможно, сегодня видео запишу...

Соседнюю тему читали про фон ?


ага. если антенна не согласована или вообще антенны нет, то амплитуда на стоке сильно выше, чем с нормальной нагрузкой. можете туда резистор безындукционный повесть через емкость, такой чтобы и мощность не сильно поджирал и в то же время нагружал каскад, любители так иногда делают, а еще диоды/стабилитроны ставят для ограничения, ксв метр по сигналу с которого усилитель отключается и т.п. ну или можно просто не втыкать кривую антенну или транзистор найти с конским запасом )

с конским запасом )
в советской рации транзюк кт913 на 5 ватт выдаёт 0,5 ватт ))
вот это я понимаю запас ! )))

Ну китайцы продают сейчас всякое бу СВЧ ватт на 100-200 недорого, тоже можно 20 снять ) главное затвор не убить ) но дешевые irf тоже вариант, можно под него панельку сделать для быстрой замены )

Все эти защиты по отдельности описаны, а может и вместе где то есть в темах про киловаттные транзисторные усилители, но конструкция немного монструозная будет для усилителя на десятки ватт )

Ирф510 хреново работают на 27мгц.Особенно китайские перемаркированные.
Во вторых при настройке ВКС надо снижать питающее напряжние выходного каскада,а после настройки увеличивать до номинального.И еще раз подстроить ВКС по максимуму ВЧ напряжениия на нагрузке.
И по какой схеме собрал.

Вроде уже не 27. Может пора наноВНА поискать и поэкспериментировать с согласующими ? Почему бы с этой стороны не зайти - согласовать заранее и подключить уже согласованную антенну, раньше дешевых приборов подобных не было вот и не делали так.

В гараже были найдены радиокерамические каркасы для ВЧ + с уже намотанной посеребрённой медью.

Пойду щас куплю новый IRF510 и попробую согласовать на антенну с пониженным напряжением питания и нагрузкой (у меня теперь есть ЛАТР).

Схему выложи,не понятно что ты там делаешь)))

Ёмкостаня трёхточка, генератор, буфер на КТ646 с дросселем а коллекторе и смещением, в эметтере 50 Ом резистор и конденсатор для ВЧ, усилитель на IRF510 с обычным смещением на затвор через потенциометр и резистор 1КОм.

Впрочем, всё сломалось.

Первый IRF сгорел, я поставил другой и попробовал запитать от трансформатор питания с ЛАТРа, на 100-а вольтах схема издала звук и начали греться диоды питания - сгорел IRF, снова.

Припаял лампочку в цепь согласования, параллельно цепи, но через ёмкость. Тоже сгорел...

Полностью убрал цепь согласования, только лампочка. Сгорел...

Я полностью убрал УВЧ и обнаружил, что схема вообще не генерирует ВЧ сигнал.

Попробовал чуть поперепаивать - ничего.

Причём, первый IRF510 на лампочку работал отлично.
Всё это странно.

Щас откопал ещё один, попробую заново перепаять схему на новом текстолите (остатки того, на котором эта злополучная схема)

Потому-что в этой как-то запустить генератор мне не удаётся.

Есть видео работы этой схемы чисто на КТ646 в эфир, могу выложить.

Можно поинтересоваться нахрена ? У него 100в предельное же, конечно он сгорел и 50 много будет для таких экспериментов

Та не так, от ЛАТРа запитал трансформатор основной 220/12

То есть, 50В это примерно 2,5В питания

Ааа )



Возбуд что ли опять ? Резистор в затворе низкоомный есть ?

Нет...

Значит, в схеме версии 1.1 исправлю.
Благо, у меня много таких низколмных безиндуктивных.

зы если доступны irf610 - лучше их, и напряжение выше и 30++MHz ок.
в качестве защиты по напряжению можно неоновый стартер лампы дневного света (конденсатор оторвать крнечно), а в нормальном режиме нагрузки он вообще не ухудшает параметры.

у них сопротивление открытого канала вроде похуже. для экспериментов может и неплохо, может не сгорит )



а перед ним какая нибудь резонансная цепь еще в предыдущем каскаде, да ?

Только дроссель на феррите, компактный

Добавлено after 3 minutes 3 seconds:


У меня их навалом, пока-что...

Попробую сначала 610-й, тогда, поставить.

P.s. Отрыл свои старые работы на 27МГц... Так одна из них прекрасно работает на лампочку, на нормальной частоте.
Поменять сгоревший вертолёт и работать уже можно.

А с чего он взял что у него антенна согласована с выходным каскадом? Выходной каскад с фидером?
IRF510 сейчас настоящие не найти. 720 ещё можно. Но тут без тестера транзисторов в магаз лучше не идти .

Добрый день! Я собрал и запустил "Ванюшу". Как бы всё ок, но... ни хрена не понимаю, как он работает. Всё что нашёл в сети, это способы изготовления и доводки. Принцип нигде и никем не описан. У меня схема с pnp транзисторами и заземлённым контуром, типа такой: https://forum.cxem.net/uploads/monthly_ ... eef4ad.jpg

Помогите разобраться: как в этом приёмнике детектируется звуковая частота? Транзистор VT3, это усилитель, или детектор?
