относительно массы

то есть на схемах всегда изображается только один вход? и если на схеме нарисовано заземление, это значит, что этот провод нужно не втыкать в землю, а надо подсоединить его к минусу источника питания?

и еще... масса - это что значит?

Это просто общий провод.
http://www.radiokot.ru/forum/viewtopic.php?f=21&t=32912
viewtopic.php?f=21&t=49761

И еще учтите, что схемы в обучалке учебные и в них часто опускают некоторые элементы, что бы не загромождать схемы. Схемы в обучалке не для того, что бы их паять. Они там упрощенные и служат только для объяснения принципа работы.
Хотя в данной теме в самом начале все это написано.

У меня есть вопрос в этой теме обсуждался гвч ,а просто заколебать ток любой частоты можно, когда я делал классический колебательный контур он не работал. Это что означает что обычный контур без транзисторов диодов не работает. И почему когда заряжаешь любой конденсатор керамический бумажный плёночный он не отдаёт свой заряд а электролетический в отличее от перечисленных высше отдаёт "зарядив обычный конденсатор им нельзя зажечь не лампочку не светодиод а зарядив электролитический лампочка или светодиод моргают на какоето время в зависимости от ёмкости " Я пробывал много чего но складывается впечатление что реальные электрические схемы в реальном мире не работают. Может надо произнести какоето заклинание прежде чем их собирать . Кто что знает подскажите пожайлуста

Контур то работает, а вот генерировать колебания без транзистора или другого активного элемента не будет.Если емкость керамического конденсатора будет такой же емкости, как и у электролитического, то он будет работать также как и электролитический.
Какая емкость у Вас электролита и какая у керамического?
Должна быть одинаковая.

я ставил бумажные конденсаторы такого же вольтажа и ёмкости как электролиты но эффекта у них всё равно нет

Какая емкость бумажного конденсатора была?

2000 пф и 2700нф

Электролит тоже был на 2000 пф?
Вот писал уже выше.

нет у меня был электролит 2,2 мкф и бумажный на этот же наминал

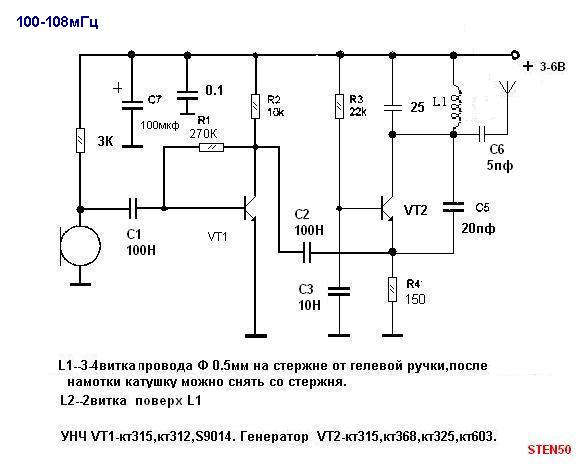

А можно пожайлуста простую схему генератора переменного тока

viewtopic.php?p=692140#p692140
Второй транзистор, это генрератор про который можно здесь почитать.
viewtopic.php?p=532236#p532236

вот на лампах:З.Г.

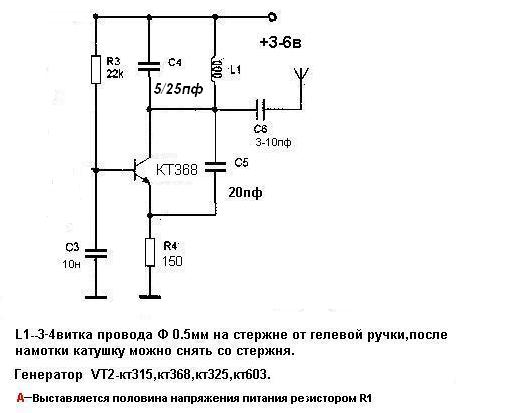

И вот генератор

Здравствуйте.

Вот схема ГВЧ из обучалки :



Как будет выглядеть схема простейшего модулятора для него и как его подсоединять к ГВЧ ?(Заранее спасибо)




Сюда перенес.
Читайте тему с самого начала.
Вот третий пост.
viewtopic.php?p=52124#p52124

aen писал(а):

Не надо ничего выдумывать, всё уже придумано.
Во первых не написали какая модуляция должна быть.
Не надо брать схемы, которые нарисованы в обучалке в учебных целях.

Как к генератору модулятор подключить для получения ЧМ можно здесь посмотреть.
viewtopic.php?p=692140#p692140
И здесь.
viewtopic.php?p=216366#p216366
А здесь написано как сделать АМ модуляцию.
viewtopic.php?p=991235#p991235


aen

вот

Или так

Ам модуляция в ЗГ не есть хорошо.Будет помимо АМ ещё и паразитная ЧМ.Грамотнее модулировать УМ.

Ваша правда! (Но не для шарманщика !)

Для автора вопроса.
Не всегда это важно. Вот у нас на сайте статья есть про гарнитуру для скайпа. Так как раз передатчик с АМ сделан с ЗГ по такой схеме.
Модуляция производиться изменением питания передатчика.
Для увеличения глубины модуляции и снижения искажений там сделана предмодуляция в ЗГ и также сделана модуляция в УМ.
Внизу схема приемника по схеме сверхрегенератора.
То, что здесь присутствует и паразитная ЧМ, особой роли не играет.
