Здравствуйте, может кто-то подскажет или сможет замерять размеры штыревой антенны тюнера Т101 Радиотехника. Заранее благодарю

Длина штыря до загиба 350 мм.

Спасибо. А сам загиб сколько мм?

Штырь обломан на расстоянии 27 мм от загиба по проточке. Там была какая то хрень, которая фиксировала штырь при разных углах наклона.

Спасибо. Разберусь уже главное что 350мм

...Похоже, проточки эти были сделаны "от балды", одна - в 15 миллиметрах от конца штыря, вторая в 285 миллиметрах от неё, примерно в 48 миллиметрах от места изгиба. Длина после изгиба - 45 миллиметров...
...На самом деле,эти размеры не критичны - антенна работает с усилителем, не имеющим колебательных контуров на входе, от изменения размера настройки не уплывут... (и шумит этот "усилитель" чуть ли не больше УВЧ блока УКВ, а в моем случае, после переделки УВЧ на малошумящий, с транзистором 2П306, пришлось вообще этот усилитель убирать, т.к. он шумел раз в 10 сильнее, чем УВЧ блока...)
...И - если так нужна эта "антенна" - забирайте, она у меня лишняя валяется...

Да, от встроенного УКВ-усилителя больше вреда.
В УКВ-ФМ этот тюнер весьма неудачен.
Сигнал с антенны идёт "длинным" путём и ещё коммутируется КТ315.
Как результат- блоки УКВ, настраиваемые в данном аппарате в ФМ, в другом работают гораздо успешнее.
Вариант- вместо коммутатора на тр-ре ставить реле.
Ну и ошибку в стабе БП сразу убрать.

Какую именно ошибку. Перестройка на 87.5-108 прошла отлично

Добавлено after 4 hours 17 minutes 7 seconds:

Конечно не против забрать

Апну тему, хоть и офтопом )))
Как перестроить его на ФМ? В интернете несколько инструкций, какой доверять - не ясно.
В принципе не так, чтоб он нужен, но очень гармонично дополняет Т101, а раз он есть, то пусть работает как ему и полагается.

1) Игнорируем советы от умельцев. Ибо есть заводской вариант.

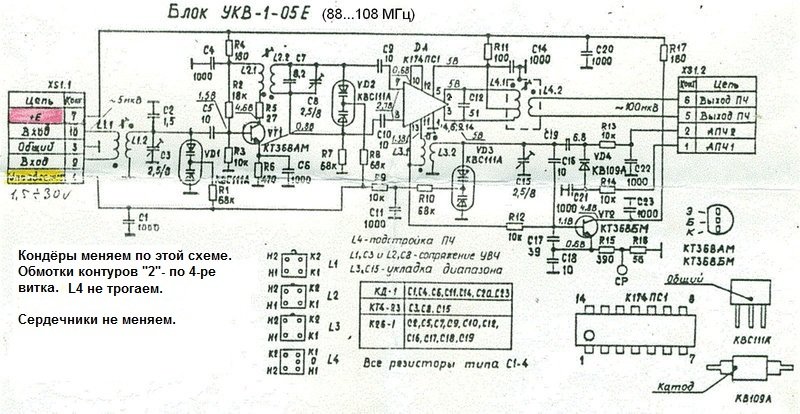

2) Следует переделать УКВ-1-5С в УКВ-1-5Е- т.е. штатно устанавливаемый в тюнер Любава Т101.
.......

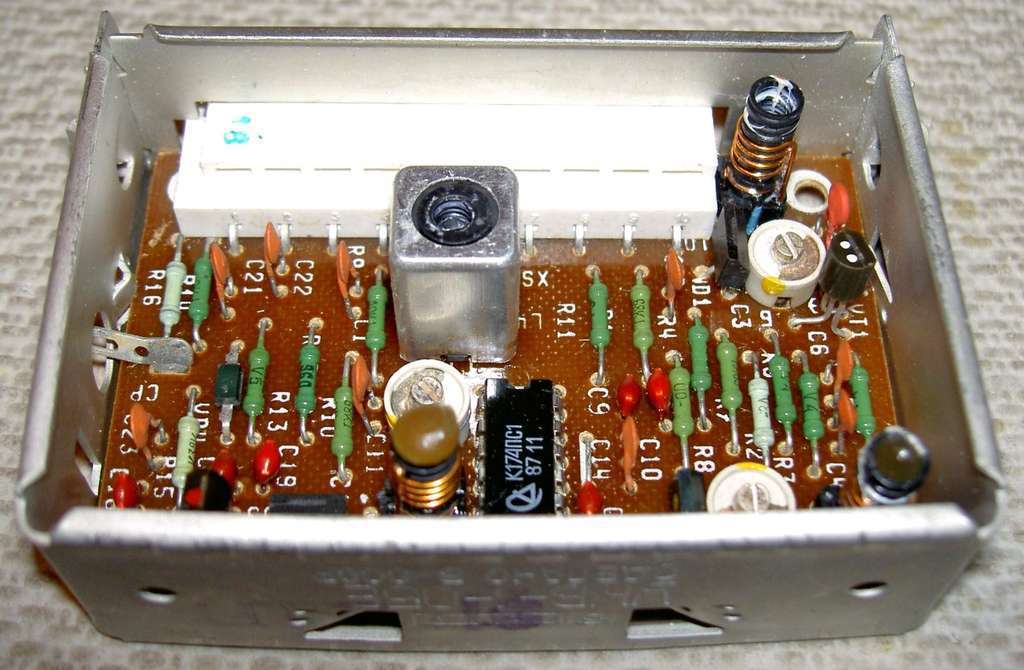

УКВ-1-5Е вживую- смотрим контура. Непонятно- ищем другие фотки.

Диапазон встаёт "автоматически" практически без подстройки.

Учитываем, что в разных аппаратах блок будет вести себя по-разному, включая диапазон работы- границы ставятся индивидуально в аппарате.
Иногда имеет смысл заменить ПКФ в ПЧ на "широкополосный".

Дополню.
3) Желат. доработать БП- на ЧМ уход станций. Щас может перескакивать на соседнюю, в ФМ их очень плотно. Это надо уменьш. R3 до 6,8кОм прим. в стабе на ИМС или 10кОм в транзисторном.
4) Заменить коммут. антенны в ЧМ с транзисторного на релейный или просто удалить VT1 КТ315- он гасит ВЧ сигнал.
5) Сменить красные капельки- кондёры в УКВ все. Это тип С19.
6) Перестраивать только исправный УКВ в исправном тюнере.

Самый !, Спасибо, вот это уже нормально - у умельцев слишком много непонятных действий.
Значит поищу УКВ-1-5С, т.к. у меня установлен УКВ-1-03C, видимо, тюнер не из последних партий )))
В "морские" любавы значит полноценный диапазон шел - для заграничных походов в том числе )

только для незнающих у умельцев слишком много непонятных действий.)))

Угу, для блондинок так это просто чистая магия... Причем скорее всего - черная.

УКВ-1-03C в своё время пользовался у любителей приёма высоким спросом: у него реальное чутьё намного выше, чем у УКВ-1-5С. Он устойчиво принимал в области станции там, где УКВ-1-5С даже не подозревал о их существовании.

Щас УКВ-1-03C ловит "зеркалку" у нас так, что и перестраивать вроде не обязательно: станций у нас за два десятка, мощность у них приличная.
О перестройки УКВ-1-3С достоверных сведений, увы, не имею, и сам не делал.

УКВ-1-5С применялся в куче аппаратуры- переносные магнитолы (и моно), миницентры типа Ода102 и пр.
....

При замене на УКВ-1-5С обратите внимание на цепи АПЧ- в УКВ-1-3С их две. В зависим. от мод. Т101 заземлена одна из них, при замене на УКВ-1-5С его (там одна) может его попасть на землю
В принципе- это не страшно, у него стаб. и так в порядке.
Но можно и поменять распайку по фен-шую.
