Опасность зависит от пути тока. В промышленном Амплипульсе максимальный ток такой же - 100мА.

Есть лишние платы на микро.
Писать в ЛС.

Подскажите, есть возможность изменить прошивку для возможности применить пищалку HCM1206 без генератора?
Уже три раза прислали не те, хоть и было написано что со встроенным генератором
Оказалось найти HCM1206х - большая проблема...

Доброго всем дня.
Автору - большое спасибо за проект и проделанную работу.
Очень хочу повторить один из вариантов, либо ИК, либо МИО, но пока читаю всю ветку форума, дошел до 15-ой страницы.
Есть ли что-то типа таблички сравнения этих двух вариантов? Чтобы в голове уложить разницу и выбрать.
А так же по ходу прочтения вижу, что проект дорабатывается, но тогда возник вопрос - а где именно последние варианты печатных плат, прошивок, схем и т.д.? Или нужно именно тут, в форуме в результате прочтения следить за исправлениями?
Это ни в коей мере не упрек, просто немножко запутался.
Пока мне импонирует вариант с 2,8 дюймовым дисплеем, но под него вроде как плата должна быть доработана.
Платы буду все-таки заказывать в китае, самому делать не хочу, нравится, когда все в приборе красиво, и внешне, и внутренне.
Очень прошу, пока дочитываю - помогите, не дайте утонуть в инфе.
Заранее спасибо.

Нео, с али заказываете? В чип-дипе имеется большой выбор и недорого.


Таблицы нет, если в двух словах, то МИО - самый продвинутый, 4 электрода, мощный аккум, энкодер для управления, более прочный корпус. Микро - проще для повторения, 2 электрода, меньше размером. ИК - промежуточный вариант.


В конце статей есть ссылки на Я.Диск, в случае появления новых прошивок они там появятся, ну и здесь на форуме.


По мне, через какое-то время систематического использовании, становится вообще не важно, какого типа дисплей.

Просто у меня уже заказан 2,8 дисплей, вот и ищу сразу к нему плату.
Вроде только для МИО есть гербер под 2,8, но что-то его jlcpcb не может переварить, не определяет размеры.

А кто-то смог найти по нормальной цене гарантированно mcp1416rt, а не mcp1416t?
Что-то прям засада какая-то.

В списке деталей с дросселями не все понятно, если я верно понял, то можно использовать и 0914, и 0912, и 1314? Какие будут?
а вот в ИК указан Дроссель 5 RLB0914-301KL 300мкГн, тут что-то не так, по даташиту нет такого номинала.
Может это RLB0914-331KL 330мкГн?
А в МИО - CH1314 RLB0914-331KL 300 мкГн, тоже не понятно, может так же 330 мкГн?

Серьезный, индуктивность должна быть 300-470мкГн, размер не менее 0912.

У кого ни будь не осталось печаток для версии Микро или других?

Андрей Приветствую !
Как я уже писал, ваш Амплипульс - ИК очень полезный и действенный прибор. Настолько полезный, что просят, просят и просят...На НГ поехали с женой во Владикавказ навестить тещу, пришлось подарить ей свой прибор, поскольку за 3 дня тещу на ноги поставили. Сечас она уже лечит свою соседку, соседка слезно просит - сделай...С Китая уже 20 плат пришло для него...Мне честно уже тошнит их собирать... Все это хорошо, но есть в нем косяк, косяк программный и косяк очень серьезный. Я как то вам уже говорил о нем. Очень хотелось бы найти его и уничтожить...Короче если вполне рабочий и исправный прибор, попытаться перевести на АКБ (поставить 2 перемычки, а потом последовательно их снять), то на 90 % прибор сгорит. Причем если эту процедуру делать на АКБ, то выгорают и дороги на ПП. У меня корпуса заточены под 2 шт 18650, поэтому мне хочешь не хочешь приходится делать эту процедуру. Сейчас все это выполняю с удержанием тока на 300 мА, и один хрен, че нибудь да вылетет. Вот в последнем к примеру приборе, после этой операции, сдох проц, 555-я со второго источника, оба драйвера IR2101 и один самый нижний 120-ый...Крутовато правда ? Хоть не переводи их на АКБ. Но тогда тяжело оценивать остаток в батарее...Короче за редким исключением, и с удержанием тока, эта процедура проходит нормально...

maliiv, я тогда пробовал разобраться, но так и не понял почему прибор сгорал, а теперь и проверить не на чем, ни одного ИК не осталось. Сделал, чтоб по умолчанию на приборе был выбран тип источника аккумулятор, прошивка v2.2 тут.

Доброго дня.
Можно немного подробнее про эту проблему?
Я похоже потерялся, но вроде как изначально ИК работает от аккумуляторов, что там требуется переводить?

Добавлено after 4 minutes 57 seconds:

Вижу, что по вашей ссылке 2 прошивки с одним и тем же номером, чем отличаются?

Железа Асплипульс-ИК давно нет, делал вслепую и с первой что-то пошло не так, в другой прошивке другой алгоритм, если с ним всё в порядке, то первую потом удалю.

Серьезный
Эти прошивки обе не работают. Вернее как, они работают, но процент заряда АКБ показывают постоянно 100%. Поэтому с этой ситуации я вижу выход только один - Собираем плату так, ставим проц, ставим цепи включения и 3,3 В, и ставим энкодер. Зашиваем проц старой прошивкой, и на выключеном приборе ставим перемычки 1-2 и 3-4. Ставим на БП ограничение тока в 200 мА, и зажимаем энкодер. Удерживая зажатый энкодер, снимаем сначала 1-2 перемычку, а потом 3-4. Прибор переведется в показания % для АКБ. Потом набиваем всю остальную плату. Я не автор прибора, и не знаю алгоритма работы прошивки. Я только констатирую тот факт, что при проведении этой процедуры, открываются все выходные транзисторы, и получается фактически КЗ по питанию. Выгорают и дороги, и чипы и дроссели, 555-е, по разному бывает. Поэтому лучше это делать на голой плате. Я предполагаю в чем причина, но не зная прошивки, это догадки. Дело в том, что нет кварца, из за этого нет четкой синхронизации. Партии процов разные, по разному себя ведут. И где то что то, на что то наслаивается, не разбегается во времени. Мы с другом на сегодняшний день, собрали около 20 приборов, и нормально перевелись на АКБ, только 3 или 4 из них. Со всеми остальными, танцы с бубном.
Андрей, Спасибо за участие, но....не работают к сожалению. Вы удалите их из общего архива, а то кто нить ошибется...Понятно, что вам сейчас уже сложно все вспомнить и поправить....прорвемся

Буду тоже собирать. Заказал на днях кучу деталей для версии ИК и Микро. В ИК версии дисплей будет 2.8. Микро будет с доработками от pva2.
Надо теперь ждать детали все когда придут.. и под них уже дорабатывать и заказывать платы иначе много непоняток с деталями...
Даже кто то писал что дисплеи приходят с другим шагом шлейфа...

По поводу ИК версии надо её делать с питанием только от лития!
Два акума последовательно.
А уж там кто как их будет заряжать или вытаскивавать при этом или на встроенную схему заряжать пусть он сам решает.
Прошивку мы подождём пока появится. Может у Андрея будет возможность взять у кого нибудь для тестирования аппарат.

Хочу поделиться своим мнением, по поводу этой цитаты.
Первые приборы, мы с другом делали со встроенным ЗУ. Оговорюсь - все наши приборы были на 2-х последовательно 18650. Так вот, встроенные ЗУ себя зарекомендовали очень плохо. Плохое решение заряжать 8-ми с копейками вольтовую АКБ от USB 5 В. Самодельные ЗУ оказались капризными, а Китайские ЗУ, если банки пустые, греются так, что плавят пластик корпуса. И от этой идеи мы отказались. Был перепроектирован корпус, появилась крышка отсека АКБ с защелкой, и мы стали заряжать аккумы внешним зарядным от 220 В. И эта реализация оказалась настолько хороша, что даже нескольким ранее сделанным приборам, я перепечатывал низ корпуса под этот вариант. Поэтому я не советую делать внутреннее ЗУ для Амплипульса, во всяком случае от USB.

https://aliexpress.ru/item/1005004760217921.html
https://aliexpress.ru/item/1005005046120579.html
https://aliexpress.ru/item/1005002517621322.html
Подобные пробовали?

Именно про них и разговор. Поймите, слишком большой ток с 5 В получается. А если делать ток в приемлемых пределах, то заряжать пол года будет. Чудес на свете не бывает.

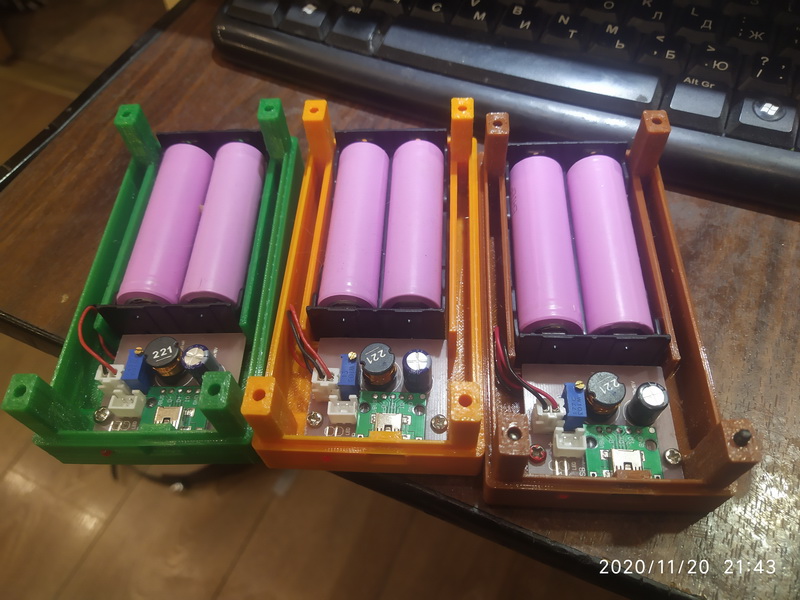

Вот кстати нашел фотку варианта с самодельным ЗУ

Не пойму при чём там слишком большой ток от 5 вольт... У нас внешнее зарядное ... и пусть себе греется..
можно взять платку на 1 ампер заряда. Ток 1 ампер еле еде нагревает сами банки 18650 и подобную зарядную плату..
ну да ладно.
по крайней мере согласились что надо питать от 2 банок лития последовательно...
