Вероятно это оно.
http://www.supertex.com/pdf/datasheets/HV857L.pdf

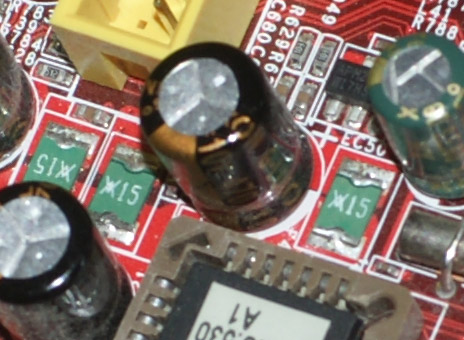

1) Сабж, на материнское плате, зеленые квадраты
Звонится как перемычка, но непонятно почему нельзя было просто на плате дорожку сделать, внизу вроде ничего нет....



2) Выпаял кучку SMD электролитических конденсаторов твердотельных (бочки, плоская крыша без засечек, уголок помечен).

На некоторых написано - 100/16v, 150/6.3v (первая строка d3 или o7L) - это более менее понятно.

А на некоторых -
Первая строка - YT
Вторая - 100C
Третья - UD
Что это - не понятно(в смысле что конкретно значит). По размеру примерно как и другие.

3) Пару раз находил чипы Atmel 534/542 - в SOIC-8 (рядом с контроллером USB-картридера, на материнской плате у нижнего PCI-слота...), что это такое? Гугл/сайт атмела не знает...

Это предохранители.

Первая и третья строчки - это дата выпуска и какая то технологическая информация.
Во второй строчке - 100 номинал кондёра, а С рабочее НАПРЯЖЕНИЕ естественно кодированное.

Это энергонезависимая память типа 24Схх

Спасибо

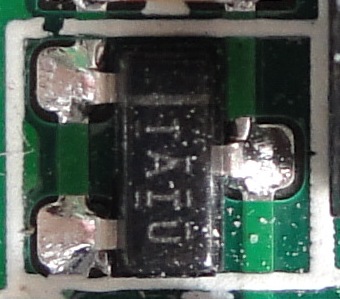

Продолжаю ковырять всё тот же двухканальный измеритель-регулятор и наткнулся на детальку, фото которой в приложении. Она выполнена в корпусе SOT-23 и стоит между ногами REF+ и REF- АЦП AD7706. Из маркировки на корпусе только обозначение TAIU. Причем над буквами "A", "I", "U" проставлены горизонтальные черточки. Логично предположить, что это это источник опорного напряжения, но судя по даташитам на ИОНы в корпусе SOT-23, рассчитанные на напряжение, необходимое для данного АЦП, у них рабочие как раз те ноги, которые у данной деталюшки закорочены дорожкой. Вот теперь и думаю, что это за зверь такой. Может кто знает?

Кто может опознать такое чудо? Корпус SOIC14. Даже не пойму, с какой стороны читать и чьи это буквы.

Обычное чудо.
http://www.alldatasheet.net/datasheet-pdf/pdf/22765/STMICROELECTRONICS/LM2901.html

Помогите опознать компонент

Стабилизатор 142ЕН5А.

Спасибо

Помогите, пожалуйста опознать компонент. Из маркировки на корпусе надпись L01B.

Спасибо за полезную ссылку, но она, похоже, мне не поможет, т.к. то, что там выдается по маркировке L0 выпускается в корпусе SOT-23, а у меня на фотке зверь о шести ногах. К тому же непонятно, что означают последняя цифра и буква в маркировке.

Если предположить, что 5-ти ногий чип могли уместить в 6-ти ногий, то можно рассмотреть разводку - LP2980 - Micropower 50 mA Ultra Low-Dropout Regulator In SOT-23, а вдруг совпадёт. Конкретно - LP2980IM5-5.0 = L01B

Еще раз спасибо. Скорее всего это он и есть.

Расковырял советский телик на детальки, нашёл интересную вещь, 2 сложенных вместе коричневых брусочка с дырками, по 4 вывода у каждого. На боку написано КД205Д. Диодный мост? Можно параметры его узнать? А то всё перерыл, не нашёл

Диодные сборки - по 2 диода в каждой, с одной стороны аноды, с другой - катоды. Слабенькие диоды: Uобр = 100В, I пр = 0.5А. Из двух кирпичиков мостик собран.
http://vicgain.sdot.ru/spdiod/diodvypm.htm - всезнающий Гугл нашел все сразу - учитесь пользоваться поисковыми системами.

Я может глупый вопрос задам, но мне интересно знать что значит Uобр? Максимальное переменное напряжение котороего можно на этот мост подать? Или напряжение которое с него выйдет? Про ток тот же вопрос

Uобр - это максимальное напряжение, которое можно приложить к p-n переходу диода в обратном напавлении, при этом сам диод еще будет сохранять работоспособность.
Iпр - это максимальный ток, который может протекать через открытый диод. Т.е. если через диод потечет ток больше, чем Iпр, то он сгорит.
Вообще, чтобы не возникало подобных вопросов, можно учебники по радиотехнике почитать или хотя бы в справочники по радиодеталям заглянуть. На худой клнец можго у Гугла спросить

Я тупка! Напряжение обратное? То есть подать на такой мост переменного тока для выпрямления можно только в пределах 100 вольт и 0.5 А ???? Книг у меня нету, а интернет ужасно плохой, убью на поиски кучу времени, а смысла так и не пойму. Мне нужно чтобы понимающий человек понятным текстом сказал мне как оно работает
