Доброго времени суток!

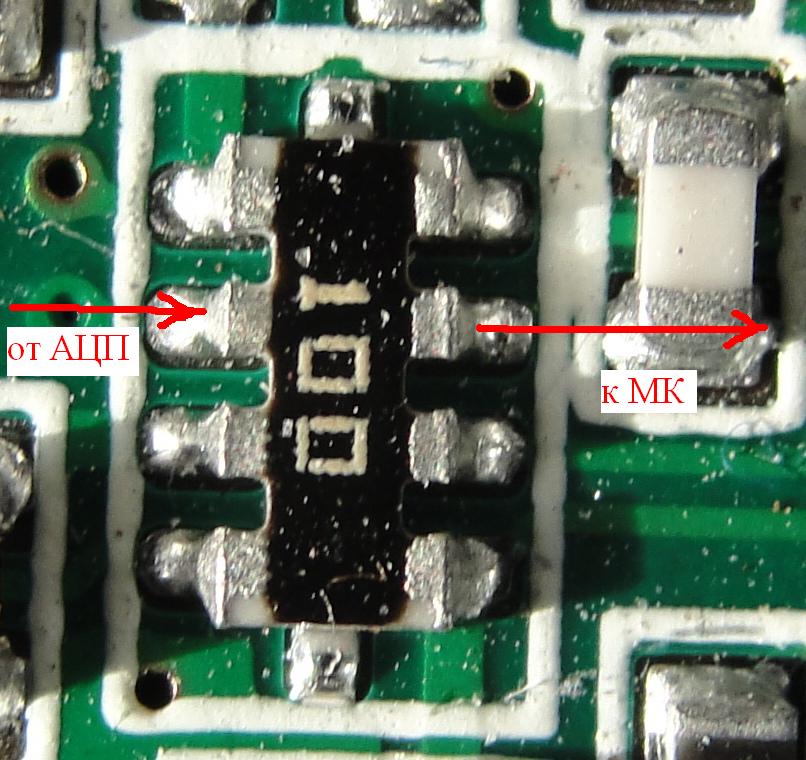

Помогите, пожалуйста определить, что за деталюшка на фото в приложении. Установлена она в двухканальном измерителе-регуляторе между АЦП и микроконтроллером, по крайней мере на одну из ног заводятся соединенные вместе выводы Din и Dout АЦП AD7706, а еще одна нога идет на микроконтроллер PIC18F452 (на фото отмечены стрелками и подписями). С чем соединены остальные ноги, не проверял. Из маркировки на корпусе только цифра "100".
Предполагаю, что это кучка резисторов в общем корпусе или какой-то хитрый многовыводный резистор.

P.S. Если кому-то покажется мой вопрос примитивным или глупым, извините, просто я впервые в жизни имею дело с SMD.

Это действительно "кучка", а точнее четыре отдельных резистора по 10 Ом в одном корпусе.

nik-as, спасибо!

У меня вопрос.Можно ли измерять SMD компоненты которые находятся в цепи?

Никаких книжек не читал,увы.Измерять имелось ввиду в прямом смысле,сопротивление,емкость,индуктивность.Я говорил не только про SMD,а про все.Просто сейчас нужно измерить SMD.

Да можно конечно. Разумеется, питание должно быть выключено, надо учитывать что показания будут изменены окружающими компонентами, ну и желательно разрядить большие ёмкости, если таковые имеются.
Все измеряют 90 процентов SMD не выпаивая. Только подозрительные, после изучения их места положения и соответственно осознания их функциональности в схеме, элементы выпаиваются, что бы уточнить, действительно ли эта деталь неисправна.
Иногда, что бы проверить тот или иной компонент, легче выпаять другой, блокирующий измерение.

Угу,спасибо.А можно ли определить номинал SMD конденсаторов и индуктивностей не измеряя их?А то опознавательных знаков на них нет.

Круто))) Узнать номинал можно 1) по маркировке 2) измерив. Первое отсутствует, второе запрещено в условии задачи. Теоретически можно ОЧЕНЬ ГРУБО прикинуть порядок, не более...

Ах да, еще можно прикинуть, если знать логику работы схемы

Вот,вебку хотелось бы починить.Резисторы промаркированы,а конденсаторы и индуктивности нет.Была б схема с описанием,но увы.

Расположено в районе CPU и GPS чипов.

Это кварц.

Как быстро отличить варикап от диода?
Для всяких ВЧ устройств (поделок) бывают нужны варикапы. Вещь нужная, но в повседневной деятельности относительно редкая. Ехать на рынок или в магазин за одним или двумя диодиками, размером с кристалл сахара, не хочется.
Однако, скопилась масса сотового хлама, там в VCO и других местах всегда есть варикапы нужного типоразмера и 90% подходящие по параметрам. Как не занимаясь перепайкой "непонятночего" заранее отсеять из сотовой БУшки искомые элементы?

Короче говоря если кому надо, на моем новом сайте появилась новая версия справочника по СМД - компонентам SMD Code 3.1 - скачать можно тут - http://radiofriking.ru/smdcode.html

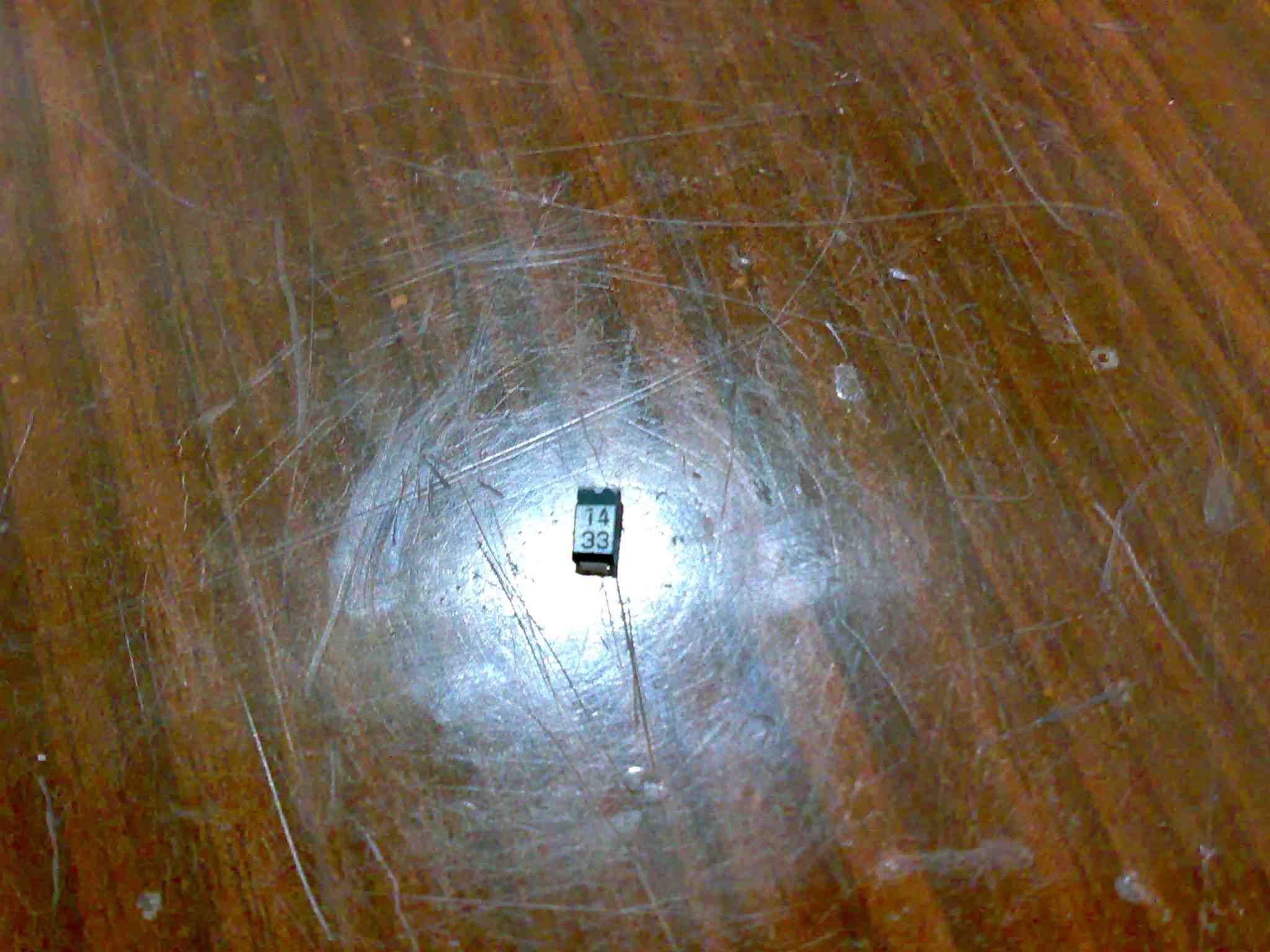

Подскажите пожалуйста что за смд-диод.На корпусе только цифры 1433.Вот фото.

Маркировка 14, 33 это дата выпуска, по моему ТАЛМУДУ это или диод 1SR154-400 или супрессор KL3N14
точнее можно определиться по схеме.

nik-as -спасибо.В том что это такое,однозначно диод.

Может кто сталкивался с SMD транзистором, код маркировки RE структура pnp, SOT-23. По одним справочникам это 2SC3357, по другим BFS480, но они другой структуры, либо в другом корпусе.
Стоит в схеме формирования многократной искры системы зажигания автомобиля.
Подскажите кто знает.

нужна както определить разность составов и характеристик на датчиках холла
есть два типа 4х контактных датчиков

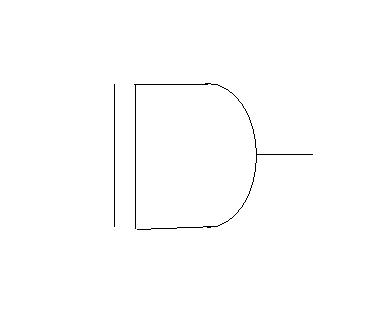

на картинке рисунок на первом типе
сопротивление на токовых и на холовских контактах соотв. 357 350Ом

другой полностью чёрный без рисунка
сопротивление 900-500- соотвю токовые , холовские

внешние параметры гдет 2 мм на 1 мм

не могли бы вы мне подсказать или кинуть ссылочки на материал где можно посмотреть характеристики и тп таких датчиков , ато уже не первый час рою ...

заранее благодарен

кстати эти датчики были выпаяны со старых флоп дисководов

Как полная маркировка МС 8 ног,стоит в мобиле Рейзер на подсветку кнопок,рядом дроссель и кондеры.
Написано: H857 1887
