 Заголовок сообщения: Как соединить 2 провода
СообщениеДобавлено: Вс ноя 09, 2025 17:26:19
Родился

Зарегистрирован: Ср окт 29, 2025 21:57:16
Сообщений: 2
Рейтинг сообщения: 0
Здравствуйте! Подскажите, пожалуйста, как соединить 2 провода. Какой вид скрутки применить? Извините, первый раз делаю.


Вложения:
photo_2025-11-09_17-21-50.jpg [112.03 KiB]
Скачиваний: 91
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Как соединить 2 провода
СообщениеДобавлено: Вс ноя 09, 2025 18:02:48
Друг Кота
Аватар пользователя

Карма: 59
Рейтинг сообщений: 2218
Зарегистрирован: Чт янв 26, 2012 16:44:29
Сообщений: 19520
Откуда: Таксимо
Рейтинг сообщения: 0
На суперклей встык склей и сверху прозрачным скотчем намотай

_________________
Мои поставщики запчастей с отличной репутацией
texnomag.ru
radioremont.com
pl-1.org
4ip.info
elitan.ru


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Как соединить 2 провода
СообщениеДобавлено: Вс ноя 09, 2025 18:12:26
Друг Кота

Карма: -1
Рейтинг сообщений: 85
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8867
Откуда: .ru
Рейтинг сообщения: 0

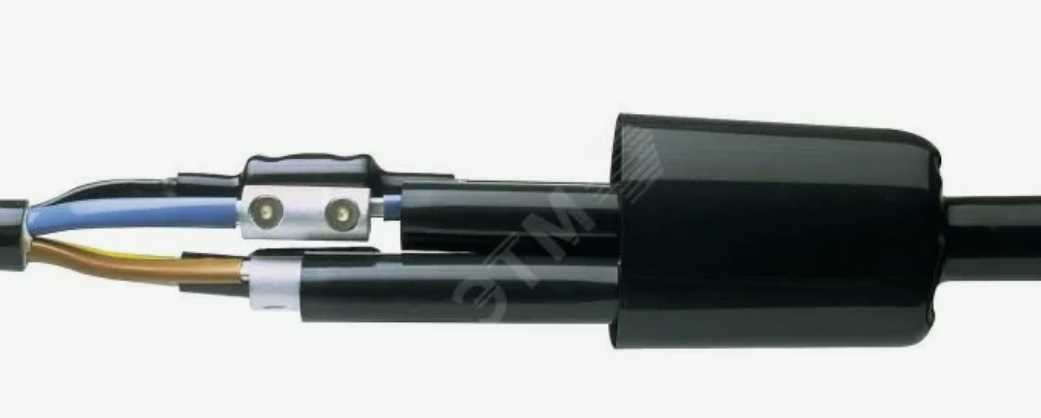

чтобы соединить 2 провода... нужен комплект... состоящий из гильз (из разного металла) и термоусадки (разного диаметра).


-одеваем на провод термоусадки.
-зачищаем провод.
-одеваем на провод гильзу (медную или алюминиевую в зависимости от провода).


-обжимаем провод специальной обжимкой.


-натягивает термоусадку малого диаметра и усаживаем (путём нагрева).


-потом когда все термоусадки малого диаметра остынут натягиваем теромусадку большого размера и тоже усаживаем.

в итого получается прочное герметичное соединение провода.


не забываем подписывать фазы.

можно закапывать.
:tea:


Вложения:
Screenshot_2.jpg [32.4 KiB]
Скачиваний: 228
Screenshot_3.jpg [17.98 KiB]
Скачиваний: 228
Screenshot_5.jpg [24.95 KiB]
Скачиваний: 228
Screenshot_4.jpg [12.68 KiB]
Скачиваний: 228
Screenshot_1.jpg [30.04 KiB]
Скачиваний: 226
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Как соединить 2 провода
СообщениеДобавлено: Вс ноя 09, 2025 18:32:37
Друг Кота
Аватар пользователя

Карма: 59
Рейтинг сообщений: 2218
Зарегистрирован: Чт янв 26, 2012 16:44:29
Сообщений: 19520
Откуда: Таксимо
Рейтинг сообщения: 1
Бля, вот ты душнила)))

_________________
Мои поставщики запчастей с отличной репутацией
texnomag.ru
radioremont.com
pl-1.org
4ip.info
elitan.ru


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Как соединить 2 провода
СообщениеДобавлено: Вс ноя 09, 2025 18:35:19
Сверлит текстолит когтями
Аватар пользователя

Карма: 6
Рейтинг сообщений: 213
Зарегистрирован: Пн ноя 08, 2021 13:12:57
Сообщений: 1171
Откуда: 58С 58В
Рейтинг сообщения: 0
mashutka3110, Сложить параллельно, ровно, тонкими проводками в одну сторону.
По краю внешней изоляции скрепить витком изоленты.
Тонкие зачистить, скрутить попарно, изолировать чем душа пожелает.
Загнуть скрутки на виток изоленты, сверху ещё виток.
"неэстетично, зато дёшево, надёжно и практично" 8)

_________________
Свежий взгляд из прошлого тысячелетия.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Как соединить 2 провода
СообщениеДобавлено: Вс ноя 09, 2025 18:45:27
Друг Кота

Карма: -1
Рейтинг сообщений: 85
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8867
Откуда: .ru
Рейтинг сообщения: 0
замечания.

замечание 1.
vlasovzloy писал(а):
На суперклей встык склей и сверху прозрачным скотчем намотай

скотчем обматывать нельзя.
скотч со временем высыхает и теряет липкость.
в итоге скотч слезает и получим короткое замыкание.
:tea:

замечание 2.
гильзы внутри лучше располагать на некотором расстоянии.
так изоляция лучше и соответственно надёжность выше.


:tea:


Вложения:
Screenshot_1.jpg [26.43 KiB]
Скачиваний: 211
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Как соединить 2 провода
СообщениеДобавлено: Вс ноя 09, 2025 22:44:19
Друг Кота
Аватар пользователя

Карма: 107
Рейтинг сообщений: 3304
Зарегистрирован: Сб фев 11, 2017 15:59:13
Сообщений: 14791
Откуда: 57 RUS
Рейтинг сообщения: 0

_________________
НАРОДОВЛАСТИЕ а не дерьмократия!!!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских "ценностей" со своими пособниками ввели санкции!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Как соединить 2 провода
СообщениеДобавлено: Чт ноя 13, 2025 15:01:25
Потрогал лапой паяльник

Карма: -3
Рейтинг сообщений: -19
Зарегистрирован: Вс дек 26, 2021 18:07:08
Сообщений: 328
Рейтинг сообщения: 0
На суперклей встык склей и сверху прозрачным скотчем намотай


Извращенец


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Как соединить 2 провода
СообщениеДобавлено: Чт ноя 13, 2025 16:05:49
Грызет канифоль
Аватар пользователя

Карма: 1
Рейтинг сообщений: 18
Зарегистрирован: Пн сен 15, 2025 08:43:23
Сообщений: 273
Рейтинг сообщения: 0
Лучше такие тонюсенькие пропаять, а не просто скручивать. И в термоусадку запихнуть...

_________________
Windows must die! And the users of this crap should either become smarter or become janitors.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Как соединить 2 провода
СообщениеДобавлено: Чт ноя 13, 2025 16:46:31
Друг Кота
Аватар пользователя

Карма: 107
Рейтинг сообщений: 3801
Зарегистрирован: Пн фев 09, 2009 22:19:49
Сообщений: 24284
Откуда: Когда-то был прекрасный город для людей
Рейтинг сообщения: 0
Надёжней всего - морским узлом ! Не снимая изоляции !

Встречал такое в своей практике... Школьники скутер ремонтировали....
