 Заголовок сообщения: От какого электрода к какому течет обратный ток коллектора в
СообщениеДобавлено: Вс дек 14, 2025 06:25:56
Открыл глаза

Зарегистрирован: Вс ноя 25, 2018 11:38:27
Сообщений: 71
Рейтинг сообщения: 0
Кто нибудь задавался подобным вопросом:

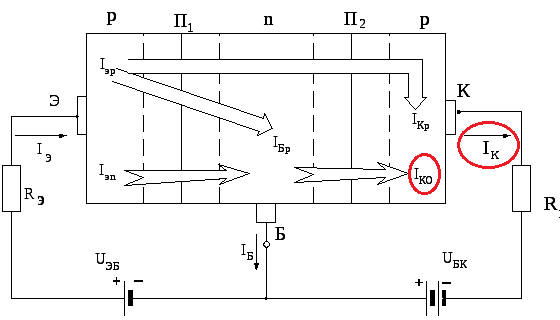

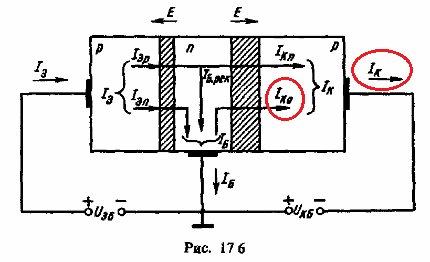

Как протекает обратный ток коллектора Iко в pnp-транзисторе (от какого электрода какому) и каково его направление относительно основного тока коллектора Iк?

Цитата:
Обратный ток коллектора / кбо - ток, протекающий через коллекторный переход, когда к нему приложено обратное напряжение"


Обратное напряжение для pnp-транзистора означает, что к базе приложен положительный потенциал, а к коллектору отрицательный, поскольку коллектор - это область p-типа, а база - n-типа. Тогда получается обратный ток коллектора течет от базы к коллектору. При этом основной ток коллектора течет от эмиттера, через базу к коллектору, т.к. это pnp-транзистор. В итоге ток коллектора Iк совпадает по направлению с обратным током коллектора Iкбо (и складывается с ним).

Рзюме: Обратный ток коллектора вроде как и обратный, но при этом совпадает по направлению с основным током коллектора, который по идее не обратный. При этом возникает путаница, которая почему-то нигде не изложена и не проанализирована. А она возникает, т.к. в разных пособиях направление обратного тока изображают по-разному.......

Изображение Изображение Изображение Изображение


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: От какого электрода к какому течет обратный ток коллекто
СообщениеДобавлено: Вс дек 14, 2025 12:18:35
Опытный кот

Карма: 2
Рейтинг сообщений: 105
Зарегистрирован: Пт ноя 22, 2024 14:08:43
Сообщений: 860
Рейтинг сообщения: 0
нарисуйте схему с измерительными приборами (желательно для каждой "дырки), чтобы мы на практике (которая "критерий истины") могли что-то подтвердить или опровергнуть.....)))))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: От какого электрода к какому течет обратный ток коллекто
СообщениеДобавлено: Пн дек 15, 2025 20:58:31
Друг Кота

Карма: 20
Рейтинг сообщений: 814
Зарегистрирован: Пт ноя 02, 2018 16:14:36
Сообщений: 3104
Рейтинг сообщения: 0
freebits писал(а):
Обратный ток коллектора вроде как и обратный, но при этом совпадает по направлению с основным током коллектора, который по идее не обратный.
По какой идее? Обратный ток коллектора, как и обратный ток диода - ток, вызванный неосновными носителями заряда, протекающий в обратносмещённом PN-переходе. Противоположный ему - не основной, а прямой. В диоде прямой ток основным не называется.
Контрольный вопрос: как называется входная дверь, если находишься внутри помещения? Выходная! :))) Русский язык полон нелогичных чудес.

_________________
Нет ничего практичнее хорошей теории


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: От какого электрода к какому течет обратный ток коллекто
СообщениеДобавлено: Пн дек 15, 2025 21:06:09
Друг Кота
Аватар пользователя

Карма: 59
Рейтинг сообщений: 2218
Зарегистрирован: Чт янв 26, 2012 16:44:29
Сообщений: 19549
Откуда: Таксимо
Рейтинг сообщения: 0
Ну тогда такой вопрос- какой обратный ток коллектора будет течь в эмиттерном повторителе например. А он же будет течь. Коллектор на плюс питание 12 вольт, эмиттер на нагрузку, база она и есть база, на нее предположим плюс 12 через резистор 1 килоОм от логики кмоп

Добавлено after 55 seconds:
Re: От какого электрода к какому течет обратный ток коллектора в
Резистор с базы на общий ну например 10 килоОм

Добавлено after 1 minute 36 seconds:
Re: От какого электрода к какому течет обратный ток коллектора в
Отключим резистор который идет от кмоп на базу.
При каком обратном токе коллектора на эмиттере будет половина напряжения питания?

Добавлено after 23 seconds:
Re: От какого электрода к какому течет обратный ток коллектора в
Предположим h21э 120

Добавлено after 23 seconds:
Re: От какого электрода к какому течет обратный ток коллектора в
Нагрузка в эмиттере 100 ом

_________________
Мои поставщики запчастей с отличной репутацией
texnomag.ru
radioremont.com
pl-1.org
4ip.info
elitan.ru


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: От какого электрода к какому течет обратный ток коллекто
СообщениеДобавлено: Пн дек 15, 2025 23:30:37
Друг Кота
Аватар пользователя

Карма: 107
Рейтинг сообщений: 3801
Зарегистрирован: Пн фев 09, 2009 22:19:49
Сообщений: 24312
Откуда: Когда-то был прекрасный город для людей
Рейтинг сообщения: 0
"Обратный ток коллектора" - это ток при измерении между двух выводов, а не рабочий ток в схеме.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: От какого электрода к какому течет обратный ток коллекто
СообщениеДобавлено: Пн дек 15, 2025 23:57:26
Опытный кот

Карма: 2
Рейтинг сообщений: 105
Зарегистрирован: Пт ноя 22, 2024 14:08:43
Сообщений: 860
Рейтинг сообщения: 0
Муркиз писал(а):
"Обратный ток коллектора" - это ток при измерении между двух выводов, а не рабочий ток в схеме.

это не так, обратный течёт и в схеме...
----------
вопрос ни о чём....в 21м веке другие вопросы решают...)))))....а этот уникум нашёл картинки из книжки про германиевые транзисторы....


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: От какого электрода к какому течет обратный ток коллекто
СообщениеДобавлено: Вт дек 16, 2025 00:28:22
Друг Кота
Аватар пользователя

Карма: 23
Рейтинг сообщений: 399
Зарегистрирован: Вс окт 24, 2010 16:02:46
Сообщений: 3483
Откуда: Ижевск
Рейтинг сообщения: 0
Обратный ток коллектора это ток утечки перехода К-Б.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: От какого электрода к какому течет обратный ток коллекто
СообщениеДобавлено: Вт дек 16, 2025 00:48:35
Друг Кота
Аватар пользователя

Карма: 59
Рейтинг сообщений: 2218
Зарегистрирован: Чт янв 26, 2012 16:44:29
Сообщений: 19549
Откуда: Таксимо
Рейтинг сообщения: 0
Ну так сколько? Умники блять все тут собрались

Добавлено after 3 minutes 44 seconds:
Re: От какого электрода к какому течет обратный ток коллектора в
Даю подсказку, h21э не особо и важен

Добавлено after 1 minute 41 second:
Re: От какого электрода к какому течет обратный ток коллектора в
А может и важен. Но это не точно. Предположим обратный ток коллектора это резистор от плюса питания на базу. Например
