Считаю.

Спасибо!

Подскажите, как заставить работать в протеусе микроконтроллер с включенным асинхронным режимом работы таймера1?
Модель PIC12F1822. На выводы тактирования подключен часовой кварц 32768 Гц. Конфигурация и периферия настроены верно. В реальной схеме все работает, а вот в протеусе нет.
Кварц вешать бесполезно, протеус не эмулирует. Нашел в моделях CLOCK, задал частоту 32768 Гц, тоже молчит. Подцепил к этой модели осциллограф, сигнала тоже нет.
Единственное, что хоть как-то работает, если я подаю на вход тактирования DCLOCK GENERATOR, но симуляция очень медленная.
В самой модели микроконтроллера нет пункта для ввода частоты внешнего тактирования. Есть только поле ввода основной частоты тактирования микроконтроллера.

Покажите что-нибудь: программный код, скриншот, файлы, другое ...

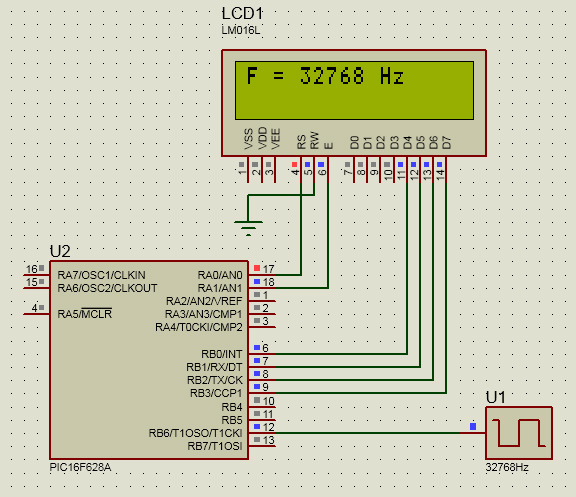

Ниже: 16 Hz из 32768 Hz

На фото у Вас не то. Я писал про асинхронный режим TIMER1. Это когда к выводам T1OSI(2) и T1OSO(3) подключен кварцевый резонатор на 32768 кГц. То есть сам контроллер тактируется от внутреннего генератора, а TIMER1 от часового кварца.
Если с картинками, то вот

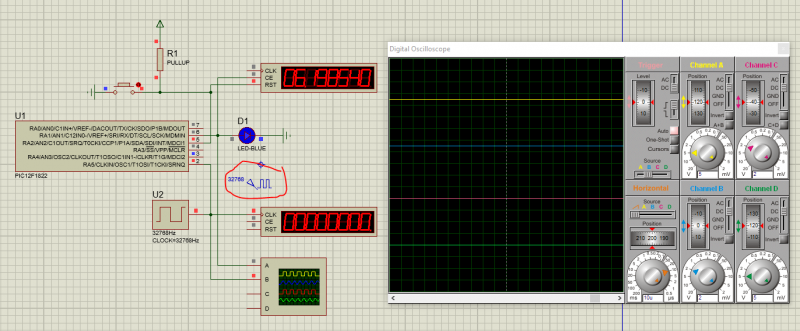

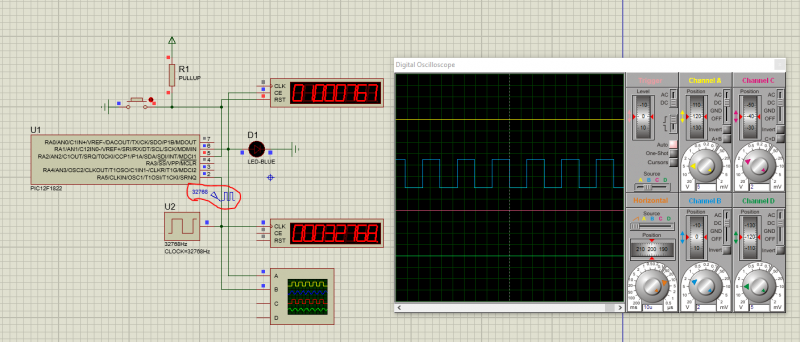

Тут стоит обратить внимание на элемент U2 (CLOCK), в котором я задал частоту 32768 Гц и подал на вход T1OSI микроконтроллера. И вот эта модель CLOCK сигнал не генерит на выходе. Если осциллографом посмотреть, то у меня не работает. Но я подключил на этот же вывод микроконтроллера сигнал с DCLOCK GENERATOR, который я обвел красным. И тогда появилась нужная частота на выводе 2 и микроконтроллер тут заработал. Правда симуляция очень замедленная.

А тут я отключил DCLOCK GENERATOR от вывода 2 и все, нет внешнего тактирования для таймера 1.


Вот я и не могу понять, как заставить работать генератор U2 правильно. Либо иными средствами, чем я показал, обеспечить сигнал внешнего тактирования, которое бы мне заменило часовой кварц в этой схеме.

В Протеус тоже не могу запустить генератора к TIMER1. T1OSCEN = 1. Хотя работает на реальном устройстве.
Отнесу это к особенностям Протеуса.

Не знаю, что меня сподвигло собрать заново проект, но эта модель CLOCK у меня заработала как в прилагаемом тестовом файле, так и в проекте, с которого я публиковал скриншоты.
Кому интересно, тестовый проект во вложении. От этой модели нормально тактируется Таймер1 микроконтроллера. Хотя скорости симуляции не хватает все равно из-за древнего процессора на моём компьютере.

У меня тоже работает модель, которую мне поделились. Спасибо.
T1OSCEN работает, кварца там нет, но есть генератор.
Измеряю частоту как частотомера.

Есть несколько проектов на AVR там клавиатура на кнопках с резисторами, заведенные в линию АЦП. Типа смотрим сколько напряжение и знаем какая кнопка нажата. Так вот при нажатии кнопки начинает проект дико просто тормозить. Никто с таким не сталкивался? Комп нормальный, рязань седьмая.

попробуй убавить время переключения в свойстве кнопки

и ещё смени в "System" -> "Set animation options" -> [SPICE Options]
{Default} на {Settings for better conwergence} (внизу) -> [Load], [OK], [OK].

Вот спасибо, реально все заработало, уменьшил время до 5мкс и все!

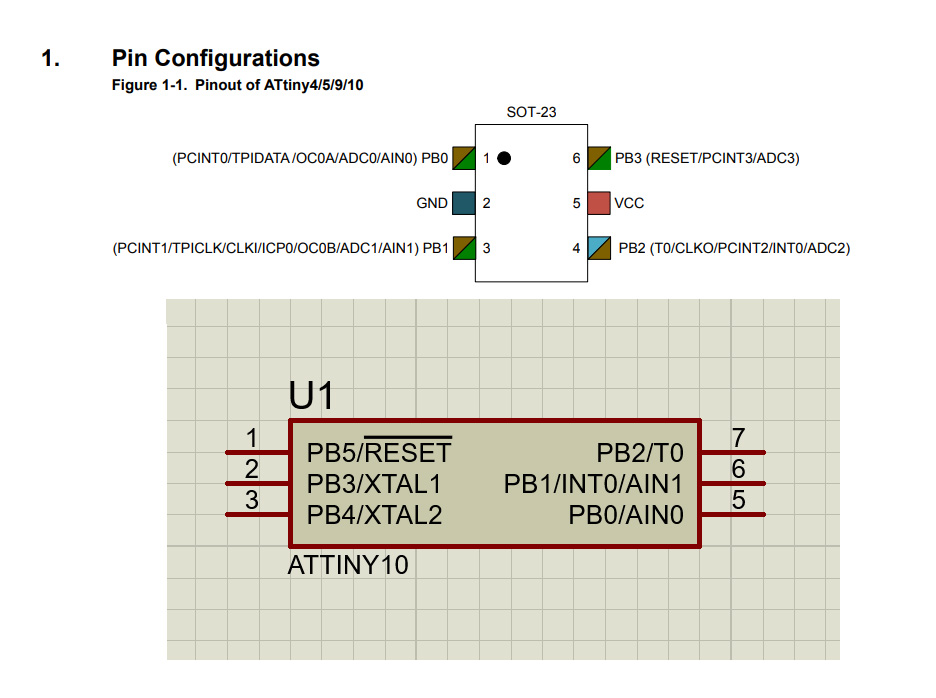

В Proteus (v8.13) у ATtiny10 У есть неправильная конфигурация пинов, не работает. Больше похож там на картинку .
Есть ли рабочая модель?

Здравствуйте! Установлен Proteus 8, лицензия есть, но при попытке сохранить проект нет никакой реакции. Раньше помогало запускать программу от имени администратора, и тогда проект сохранялся через раз. Теперь проблема снова вознила и ноль реакции при нажатии сохранения

Всем доброго времени суток!
У меня такой вопрос. Создаю элемент в Proteuse 8 , и при задании имени в Sub-Categories то после создания элемента при выборе этого элемента в библиотеке не отображается имя в Sub-Categories.
Кто подскажет что делаю не так заранее спасибо.

Бери ATtiny13 и не будет проблем. с десятой там не все так однозначно.
