Я пока не стал этого делать потому что при использовании внешнего формирователя сигнала, его можно посмотреть осциллографом, загнать в WAV файл с помощью звуковой карты, посмотреть визуально в PowerGraph'е. Сплошные плюсы при изучении материала. В законченном девайсе, лучше, конечно, упрощать схемотехнику, если не идет во вред функционалу.

PS: а исходников проекта опять - тютю ?

Serg22 Спасибо. Сейчас скачаю. А там МК на какой частоте тактируется. Посмотрел а у меня только Мега8L есть в наличии

У начинал с простого, реагирует ли компаратор контроллера на появление ключа в зоне действия считывателя. Далее, согласно описания протокола, каждые 32 такта считывать сигнал с компаратора и дешифровывать код манчестер.

А зачем исходники? Главное ведь не исходник, а то как это реализовано. Ладно бы спросил схему, мож на днях по настроению срисую с готовой платы.

Слесарь Я что то не понял, Вы прошивку свою писали или Realidовскую использовали? Контур у Вас внушительный , на такой и Америку поймать можно . На плате, в ряду с светодиодом, это еще 4 светика? Кнопка для чего?

И где сие чудо можно скачать для повторения

Что такое Realidовская прошивка?
Прошивку писал естественно сам.

Вот есть некоторое описание. Взято из другой темы.

Протокол EM4100
Запоминает коды до 16 ключей
Считывает и воспроизводит коды ключей на расстоянии нескольких сантиметров
Выбор ключа, выход из спящего режима, вход в режим считывания осуществляется одной кнопкой.
Номер ключа отображается в 16-ричном формате с помощью 4 разноцветных светодиодов.
Режим считывания обозначается зажигание отдельного светодиода.
Питается от одной литиевой батарейки и потребляет в спящем режиме очень мало.

Габариты в корпусе 38 x 68 x 12 мм.

Нигде. Это можно сделать самому.

Многоуважаемый Слесарь и нафига Вы нам голову морочите своим эмулятором. Тема называется "Считыватель и копир RFID устройств". Халявные эмуляторы в сети уже давно появились, а копиры вот только на днях поперли.

Понятно похвастался

Не наезжайте на Слесаря! Когда я тему создавал, мне надо было собрать информацию по теме RFID для создания дубликатора. Если я в названии темя не добавил слово"Эмулятор" это не значит что тут запрещено выставлять конструкции по теме RFID, тем более конструкция малогабаритная и эмулирует 16 карт. Вот только форум у нас открытый и не каждый радиолюбитель является программистом, и по фото сможет самостоятельно разработать и эмулятор и написать кнему прошивку. Моё мнение таково: раз выложили на открытом форуме свою конструкцию, то можно было бы и схему выложить.

Если так интересна схема, схему нарисовать не проблема. Подождите минут 20.

Дык, схема без прошивки кому нужна, если радиолюбитель не сможет ей воспользоваться.
Мёртвое "железо" нам не нужно. Нам нужен "кузнец".
Что-то в этой теме, одни заморочки: один сделай сам, другой ещё что-то подобное.
Зачем тогда это, если не хотите ничего выкладывать, хотите показать что вы умеете?
Можно выложить любую фотку платы муляжа, под девайс любой и сказать что я это сделал и оно якобы работает.

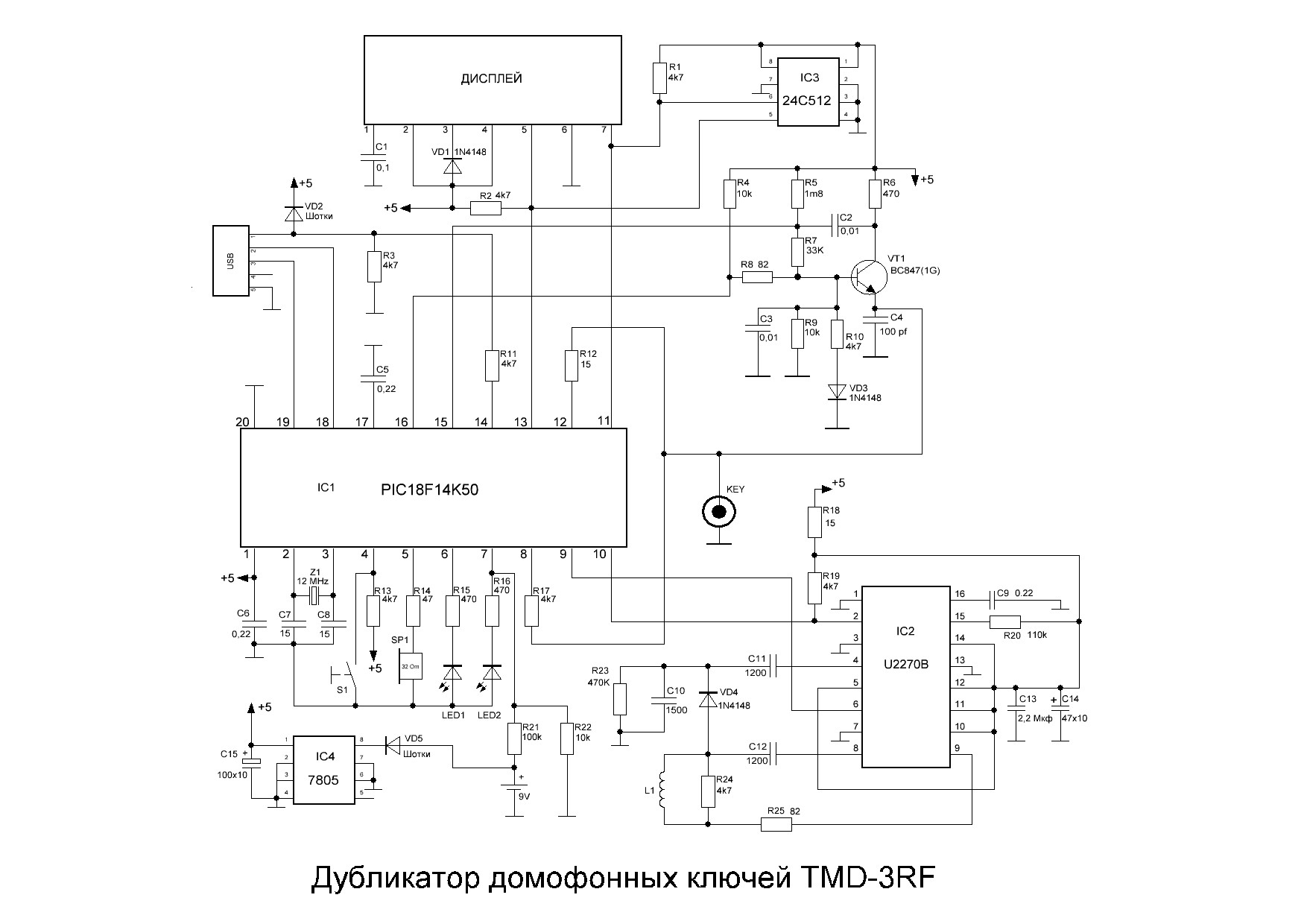

А схем полно, хотя бы вот Вам от Ikey, мной собрано,работает нормально, а без прошивки это так-же мёртвое железо.

Этот форум просматривают также начинающие радиолюбители и в целях изучения схемотехники такого многообещающего направления как RFID им будет очень интересно ознакомиться и по образцу создать своё подобное устройство. В дальнейшем, кто изучает азы программирования сможет к этим конструкциям написать свою прошивку. Все с чего-то начинали, пусть же подрастающее поколение развивает тему RFID, тем более эта технология шагает по земле гигантскими шагами.

Я так же мыслю, поддерживаю. Нужно заинтерисовывать начинающих и не только. Мало стало молодёжи, которые могли бы даже уметь просто паять.

Вот схема:



рисовал по памяти, возможно какие-то номиналы отличаются

Вот именно, что радиолюбитель то (не путать с копировщиком) и сможет воспользоваться.
Ты думаешь я копировал и теперь должен поделиться с сообществом своей копией? Нет. Я делал практически с нуля, занимался именно радиолюбительством, По этому могу лишь поделиться своими радиолюбительскими идеями, а не тупо схемой и прошивкой. Если на схеме что-либо не указал, так любой радиолюбитель додумает, к я додумывал свое время вчитываясь в описание протокола.
А прошивочку пишите свою, какой кайф от копирования? Могу подсказать как реализовано детектирование и фильтрация сигнала на программном уровне.

Схема просто шедевр! Начало положено: кто заинтересовался, изучайте протокол ЕМ4100 и создайте себе что-то подобное.

Прямо кошмар какой-то, создайте свой сайт или тему свою и рекламируйте свое устройство, с надеждой что у Вас кто-то купит прошивку.
Но правда оформить нужно будет по профессиональней.

Зачем покупать прошивку, покупай прошитый контроллер если с программингом проблемы.

Естественно если продадите прошивку то она будет в инете.
Я был прав, уже началась реклама контроллёра.
