У Вас станция откалибрована? С другим жалом ведёт также себя?
Не жало у меня одно)... Не откалибровано - может быть. У Вас так же было при первом включении или сразу нормально.Оно горит ведь... жало (440-500C) и в таком режиме - надо калибровать?
1.уберите в настройках нагрев сразу после включения. 2. Добейтесь одинаковой (комнатной) температуры холодного спая и температуры жала без нагрева.
_________________ Есть такие решения, после принятия которых, тараканы в голове аплодируют стоя. .......Отругал своих тараканов, рассадил в голове по полочкам, запретил меняться местами..... Притихли, не беспокоят, шёпотом обсуждают какой я плохой......

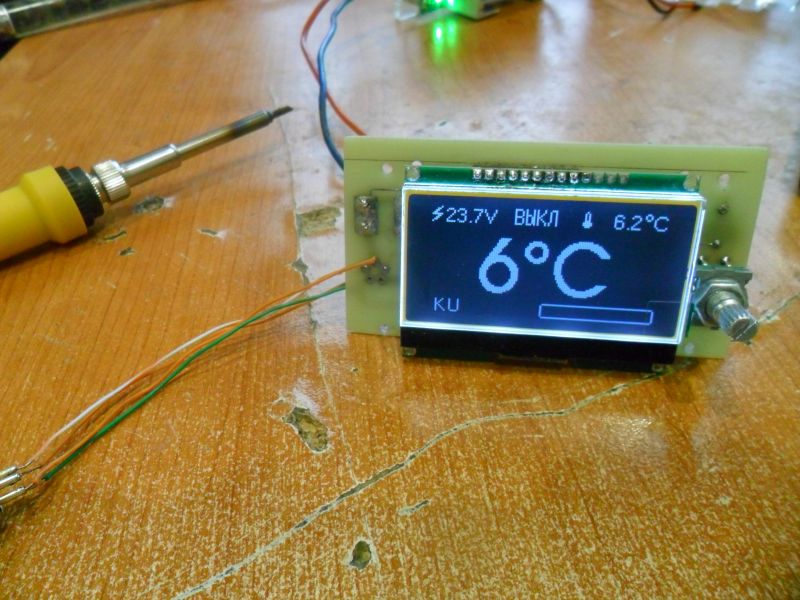

Вы так же настраивали? А 2 пункт можно поподробнее? И почему то сейчас у меня с NTC показывает 6 градусов при выкл. состоянии.
Еще интересно если мосфет исправен - почему он на всю мощь ток выдает... при открытии, там 16-24 вольта на затворе, а температура 480. Может попробовать аналог другой попробовать.
Последний раз редактировалось Frii Сб ноя 29, 2025 14:58:56, всего редактировалось 1 раз.
Должна быть комнатная. Завтра буду дома скину инструкцию.
_________________ Есть такие решения, после принятия которых, тараканы в голове аплодируют стоя. .......Отругал своих тараканов, рассадил в голове по полочкам, запретил меняться местами..... Притихли, не беспокоят, шёпотом обсуждают какой я плохой......
1. меню паяльник -NTC Внешний NTC - вкл Подтяжка вверх Сопротивление 4.7к автоопределение - выкл Сопротивление NTC- 10к Далее сохранить.
2 . калибровка нуля . Устанавливаю холодное жало, вхожу с меню: CALIBRATION-Параметры Холодное смещение ОУ. ЕСЛИ значение "0" Captured---SAVE и все. ноль установлен
ЕСЛИ значение "0" ОУ очень хорошо.
2,2 АЦП 250 - крутим пока термометр и Пс буду соответствовать
АЦП 450 - крутим пока термометр и Пс буду соответствовать записать
_________________ Есть такие решения, после принятия которых, тараканы в голове аплодируют стоя. .......Отругал своих тараканов, рассадил в голове по полочкам, запретил меняться местами..... Притихли, не беспокоят, шёпотом обсуждают какой я плохой......
1, NTC правильно выставили ? комнатную температуру правильно показывает? 2, Калиброка 0 ОУ - как прошла. При калибровке -250 гр у ВАС выставлено на ПС и надо крутить до тех пор пока 250гр будет на термометре. так же 400гр.
_________________ Есть такие решения, после принятия которых, тараканы в голове аплодируют стоя. .......Отругал своих тараканов, рассадил в голове по полочкам, запретил меняться местами..... Притихли, не беспокоят, шёпотом обсуждают какой я плохой......
_________________ Есть такие решения, после принятия которых, тараканы в голове аплодируют стоя. .......Отругал своих тараканов, рассадил в голове по полочкам, запретил меняться местами..... Притихли, не беспокоят, шёпотом обсуждают какой я плохой......
Добейтесь температуры холодного спая и жала без нагрева как в комнате.
_________________ Есть такие решения, после принятия которых, тараканы в голове аплодируют стоя. .......Отругал своих тараканов, рассадил в голове по полочкам, запретил меняться местами..... Притихли, не беспокоят, шёпотом обсуждают какой я плохой......
Я сделал калибровку и вроде норм... Но все равно при включении сперва температуру показывает комнатную... а спустя 5-6 сек быстро показывает нагрев до 300 и опускается до выставленных 250.
Цитата:
Добейтесь температуры холодного спая и жала без нагрева как в комнате.
Забег температуры зависит от PID коэффициентов. выставьте 300гр и погрейте медную пластину с припоем, если температура скачет больше +-5 гр надо делать подстройку коэффициентов
_________________ Есть такие решения, после принятия которых, тараканы в голове аплодируют стоя. .......Отругал своих тараканов, рассадил в голове по полочкам, запретил меняться местами..... Притихли, не беспокоят, шёпотом обсуждают какой я плохой......
а задержка после включения показывание температуры у Вас есть?
Добавлено after 51 minute 34 seconds: Re: Паяльные станции для T12 на STM32 и альтернативные прошивки по паял и увидел -+30 градусов разбег..
Добавлено after 55 minutes 37 seconds: Re: Паяльные станции для T12 на STM32 и альтернативные прошивки
Цитата:
If the temperature is still unstable, try increasing the Iron > Delay value, allowing more time for the temperature signal to settle.
Повысить время запроса температуры, может поможет?
Добавлено after 4 hours 32 minutes 20 seconds: Re: Паяльные станции для T12 на STM32 и альтернативные прошивки Я не в восторге от этой системы (или прошивка или что)... Все сделал работает ок... Выключаю потом попозже включил 240 градусов на экране а на термометре 280...
Проверив stm32 по гиту - все ок. Тесты прошла - не подделка. Значит прошивка или какие то недочеты в самой схеме.
Последний раз редактировалось Frii Пн дек 01, 2025 12:27:06, всего редактировалось 1 раз.
тестировал там все... ни кз нету ни обрывов. Вот то что он включается через раз - может кондеры. Как же трудно свою её собрать. У меня есть аналого / цифровая станция на atmega8a, тоже сборка работает на ура.
Единственное отхождение от схемы это вместо 5 uH дросселей 4.7- на 5 вроде нету вообще таких.
Еще может быть дело в БП.. Импульсный китайский 24/4а.
BV-Dial А у Вас как включается? сразу показывает температуру или как у меня секунд через 6-8 . Сперва показывается температура комнатная потом резко набирает -+ похожую выставленную при 250 - 280 и потом понижает до 250. По крайней мере пытается, но на термо датчике прыгает.
Я пользуюсь подставкой, ,ранее выкладывал пару видео - посмотрите.
_________________ Есть такие решения, после принятия которых, тараканы в голове аплодируют стоя. .......Отругал своих тараканов, рассадил в голове по полочкам, запретил меняться местами..... Притихли, не беспокоят, шёпотом обсуждают какой я плохой......
