Всем привет!
Очень понравился раздел УМНЫЕ МЫСЛИ и его девиз: "Что бы еще такого сделать?... Предлагайте! Обсудим все!!!"
Люблю интересные решения и интересные мысли.
Хочу поделиться двумя. Одна не моя, недавно встретил в инете, но очень понравилась.
Ссылку не помню, но если найду, то обязательно дам.
У автора суть схемы в том, чтобы получать высокое напряжение с катушки зажигания или иной высоковольтной, которая является нагрузкой мощного транзистора. При этом нет микросхемы задающего генератора, а его функцию выполняет кулер, на радиатор которого садится ключевой транзистор. Т.е. кулер выполняет две функции, и задаёт частоту и охлаждает транзистор.
Схема сведена к минимуму и по сути состоит из трёх деталей, плюс кулер и сама катушка и показана ниже.

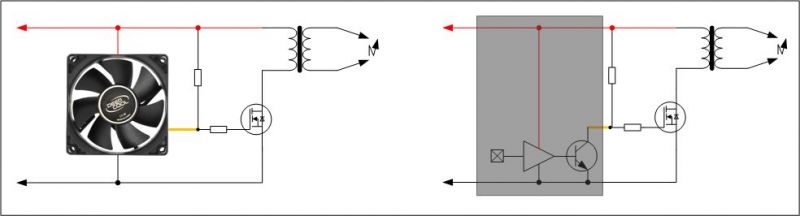

Слева более наглядная схема, а справа показаны потроха кулера.
Кулер трёхпроводной, два вывода которого используются для питания и один, это выход, частота импульсов на котором зависит от оборотов кулера, а обороты от напряжения питания кулера. Т.е. по факту, меняя напряжение питания кулера, можно менять частоту импульсов. Получается что-то типа преобразователя Напряжение-частота.
Идею автора можно развить, используя кулер в качестве анемометра, измеряя скорость потока воздуха.

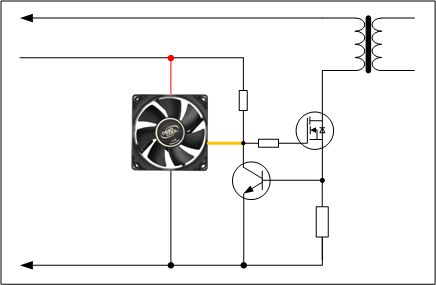

Или например сделать даже преобразователь, в том числе и с защитой по току, как на рисунке ниже.



Или даже повышающий Step-Up.



Да и вообще много где.

Мне понравилась сама идея. Зная питание и частоту, рассчитываем остальные элементы схемы.

Еще один бредоносец? Их и так на форуме переизбыток. Куда ни плюнь вылезет какой нибудь слесарь или экспресс, или что похуже.

Ну эта штука хотя бы может работать. Криво-косо, но всё же.

Радует, что на форуме есть правдоносцы.

Во первых, будет низкая частота импульсов и для сглаживания пульсаций потребуектся электролит большой ёмкости.

Намного проще и дешевле собрать генератор и драйвер на одной логике 561тл1, например.

Кулер со временем начнёт шуметь, потребуется смазка...

Понятие "низкая частота" относительно.
Вот что о частоте кулера говорит Гугл.

Частота импульсов с кулера, использующего ШИМ (широтно-импульсную модуляцию), обычно составляет от 21 до 25 кГц, с типичным значением около 23 кГц.

Вы эту частоту называете низкой?


Иногда, при довольно больших мощностях, так или иначе приходиться в любом случае ставить кулер.

Лично измерьте и отпишитесь. Мы вам больше доверяем чем гуглю.

Фигня. Надо намотать обмотку поверх имеющейся на статор.

ТС у гугла услышал про ШИМ управление новыми четерыхпроводными кулерами и с чего-то решил, что такой сигнал будет на выходе датчика частоты вращения крыльчатки. С какого бодуна?

А ДУТЬ кто будет?
Идея может и хороша, но видимо для измерения скорости ветра.
А дальше смысл теряется, вроде так.
Это как у партии зелёных ветряки заменят всю энергию, а дуть кто будет?

Кто будет дуть, тому молоко за вредность. Атож голова закружится.

если "дунуть" а потом ещё и "молока", тут не только голова закружится

Там частота оборотов один датчик холла всего. Предположим 3000 оборотов, частота думаешь какая будет?

Вроде там вообще сигнал с одной фазы высунут, а отдельного датчика и нет.

Сейчас померял на 120 вентиляторе около20-40КГц, при торможении пытается за 50 улететь,
походу >TEHb< прав, при торможении пытается пинать ещё быстрее чтоб набрать нужные обороты.

Добавлено after 24 minutes 48 seconds:

Как раз партия зелёных , накушаясь своего "зелёного" без свинцового припоя избавившись от тяжелого металла
взлетят в верх и будуть дуть.
правда есть опасность. если сильно дуть, то можно и бзднуть. а это и метан и углекислота... вообщем парниковые газы.
Как бы green pis-овцы своими бзднуть не усилили глобальное потепление.

Добавлено after 12 minutes 50 seconds:
Как жаль что здесь нет Греты Тунберг. Она бы рассказала как живётся шведской девочке, которую все лишили детства....
катали на яхтах вместо самолётов, на видео снимали.
И даже учиться не дали, а лишь таскали по брифингам и пофингам пока не выросла.

Датчик есть.



Можно поподробнее о фазе.
С какой фазы берётся сигнал?

Про выходной сигнал с кулера можно узнать из видео. Смотреть на 1,35
В этом же ролике говорится о том, что на материнках, где стоят трёхпроводные кулеры, обороты регулируются напряжением питания кулера.

Я вижу только простое подключение, с выходом датчика оборотов и с ШИМ управлением. Это три разных схемы подключения вентиляторов.
И с какой именно схемой ваш преобразователь должен начать работать?

Добавлено after 13 minutes 30 seconds:
Датчик есть на втором и третьем подключении. на третьем есть даже управление путём ШиротноИмпульснойМодуляцией.
Только это тебе ничем не поможет. Хотя идея интересная. создать никому не нужную нестабильную и нерабочую хрень из глины и веток.
Такой себе гомункул из г-на и палок

Добавлено after 33 seconds:

Будет работать и с 3-х и с 4-х проводной.
Если посмотрите ролик, то поймёте.

ТС как будто подбрасывает на сабж? Плюс невидимые видосы.
