Ставя большие сопротивления последовательно с конденсатором, схема начинала не пищать, а шуметь. При установке 47Ом и 0,22мкФ писк остался при переходе на стабилизацию по напряжению, но очень тихий и в на много меньшем диапазоне хода подстроечника регулировки ограничения тока.

И еще такой момент. При писке (не в самом его начале, а чуть дальше), если подключить кондер и убрать его, то писк пропадает - генерация писка пропадает.

По моему решением устранения писка был бы четкий переход с работы одного усилителя на другой. Но как? Мыслей пока нет.

Уважаемый anco, Вы стабилизацию тока делаете по положительному напряжению или отрицательному?

Шунт в разрыв косы трансформатора и на 15-ю ногу - отрицательное. download/file.php?id=50459

Картинки поясняющие появление писка.

Похоже, во время писка, основная частота промодулирована частотой звукового диапазона, причем по фазе.
А вот провал в импульсе на 8-й ноге - вообще странное явление... Я такого не видел, затихающая синусоида была, но такого четкого стабильного провала... ни разу.

Похоже на отголосок импульса с 11-й ноги через трансформатор, транзистор на 8-ю.

Писк похож на борьбу двух стабилизаций: во время стабилизации по току на 3-й ноге пульсации похожие на сигнал с шунта. Во время писка - шум. Во время стабилизации по напряжению - стабильная линия.

Добавил такой каскад (во вложении "Индикация режима.JPG", отмечено синим)


Принцип работы компаратора известен, вот только не могу сообразить как его практически "прикрутить". Если не затруднит нарисуйте плиз схемку

Схема импульсного зарядного журнал Радио №8 2004 г стр.46. Напоминает БП компютера, может кому пригодится.

Начинается, только никому, а то нас засмеют. Можно следить за просадкой напряжения на 1 ноге, так как напряжение падения на шунте маленькое, плюс пульсации, а тут, те же яйца только с боку. Когда напруга в норме горит зеленый, как только система стабилизирует ток, напряжение на 1 ноге падает и зажигается красный. Собственно это схема слежения за стабилизацией напряжения, как только ее нет, система сигналит. Ну просто же блин! Если будут вопросы - пишите в "мелкие вопросы по питанию", ну или мне в лс, а то засыраем тему, нам могут выписать - 3.14здюлей за флуд.

Вопрос к автору статьи и устройства falkonist и спецам темы:
скажите, можно ли заменить конденсаторы С9, С10 220мк на конденсаторы с переделываемого БП 470мк?
И еще интересно, будет ли работать зарядка с вот таким устройством исключив при этом реле К1 на выходе?

Уважаемые гуру зарядкоделания! Наконец то разобрался, как я понимаю, в причине писка в момент переключения стабилизации. Дело в том что на шунте присутствуют пульсации download/file.php?id=56868 напряжения (длинные пики вниз). Вот как раз они и дергают обратную связь с 3-й ноги. Как сделать фильтр, что бы убрать эти пики? Эксперементируя поставил RC 47Ом+0,22мкФ между 15-й и землей. Пики на 15-й ноге практически исчезли и писк пропал.
Если подтвердите, что это решение является правильным, то буду считать устройство готовым.

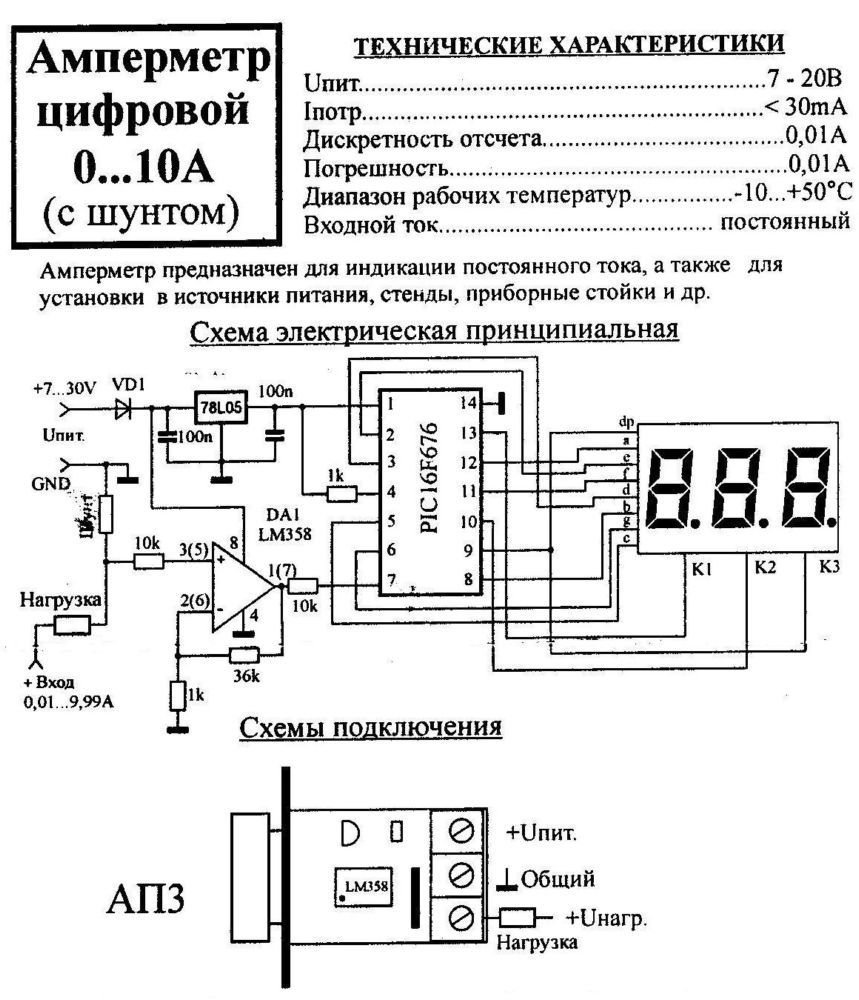

Сделав зарядное тоже столкнулся с писком пока нечего не делал ,вопрос в следующем ,приобрел эл.амперметр как его лучше за питать ?

Привет тоже сделал зарадник из AT. Спасибо за схемку! Ничего не писщало и почти не грелось ток до 10а. при 15,8в.
Но вот беда, в процессе вылизывания и засовывания в корпус замкнул выход был бабах...
После этого заменил 2sc2332 2шт, резисторы 2,2ом в их обвязке, TLку, И 1 С945.
Бп запускается только писщит тихонько напряжение держит, а вот под нагрузкой сильно писщит и выдаёт всего 0,2А.
Проверил резисторы диоды всё 4 транзистора. Всё цело, но не работает....(((.
Могло ли пробить трансформатор?
Подскажите куда копать?

меняй и второй С945.

Заменил тлку, все транзисторы. Не помогло(. Без нагрузки не писщит и держит 16в. Под нагрузкой писщит и выдаёт тока 0,2а...
Заменил трансформатор большой не помогло(((
Куда копать подскажите?

Наконец-то закончил свой вариант зарядки. В прикрепленном архиве схема и плата. В основе лежит схема falkonist плюс идеи из статьи Simurg.
Немного изменил схему ОС по току. Усилитель сигнала шунта на ЛМ358. Индикация тока на К1003ПП4 - была в наличии, не выбрасывать же. Конечно, лучший вариант - UAА180. Из-за примененного индикатора максимальный ток установил в 8А. Минимальный ток получился 1,3А. Сделал переключатель напряжения для аккумуляторов 6В.
Работает во всех режимах без хрипов-писков.
Не понравилась работа вольтодобавки для вентилятора. В следующей зарядке запитаю вентилятор от стабилизтрованных 12В.

доброго времени суток! спасибо Вам за труд!
а можно взглянуть на этот вариант печатной платы?

Битте плиз.

Спасибо!
