Схема индикации разряда батарейки CR2032

veso74

FOLKSDOICH, чуть позже в теме был общий ответ от ТС:

Dronab писал(а):

... Интересует применение транзисторов, без МК и супервизоров питания ...

Реклама

FOLKSDOICH

Тогда можно позаимствовать идею отсюда: https://radioskot.ru/publ/bp/konverter_ ... 7-1-0-1446

Реклама

Телекот

Не стоит заимствовать из этой дебильной схемы что либо.
Нельзя использовать в качестве порогового элемента транзистор, пороговое напряжение сильно зависит от температуры.
Вот результат моделирования при температуре 0° и 40°. Разница напряжений переключения составляет 0,75в. :shock:

Бареттор

Очень интересно, как в симуляторе задать температуру?

Реклама

Эиком - электронные компоненты и радиодетали

Телекот

Правый клик, свойство, параметры, редактировать модель, снимаем галочку по умолчанию в строке температуры, ставим нужную, жмём заменить компонент.

Реклама

Dronab

Спасибо за помощь, я внимательно выслушал каждого, прикинул несколько вариантов схемных решений + что-то ещё в сети нашел. Пока отложу вопрос на небольшое время, т.к. обдумываю может поменять схему питания (что может упростить задачу выше).

Реклама

Килиманджаро

Телекот писал(а):

Не стоит заимствовать из этой дебильной схемы что либо.
Нельзя использовать в качестве порогового элемента транзистор, пороговое напряжение сильно зависит от температуры.
Вот результат моделирования при температуре 0° и 40°. Разница напряжений переключения составляет 0,75в. :shock:

Это с какого перепугу такие перепады в 0,75 вольта то, если дрейф р-п перехода всего 2 мв/град С? При 40 градусах перепада температуры - будет перепад р-п перехода - всего 0,08 вольта. Что за ересь то гутаришь?

veso74

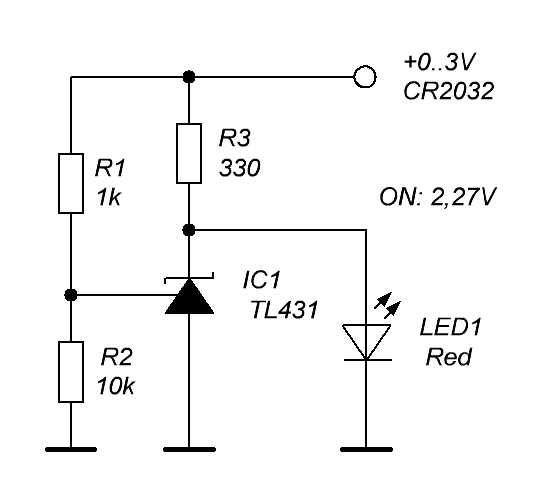

Понравилась схема с TL431. На бредборде, за 1 минуту сборки, 1 минуту настройки. Есть порог, 2,27V с указанными элементами. Без симуляций, реальные измерения. Мне потребовалось больше времени, чтобы нарисовать схему

, но буду использовать.

Телекот

Здесь не только дрейф перехода, здесь плюс ещё изменение h21 и влияние обратных токов они в этой схеме соизмеримы с током базы. И это не я гутарю, это симулятор говорит. А ты если не знаешь какие параметры транзистора меняются при изменении температуры то лучше воздержись от высказываний.

Реклама

Килиманджаро

Выбрось его на помойку.

Телекот

Тогда придётся всю электронику выбрасывать, она на транзисторах. :))

FOLKSDOICH

veso74 писал(а):

Понравилась схема с TL431.

Может TLV431? Или LM385−1.2.

>TEHb<

Надеюсь, это подключаемая схема? Она потребляет довольно много. Рекомендую ещё зелёный светодиод добавить как индикатор наличия напряжения.

veso74

Да. Подойдут любые формы 431 и типы. Мои сняты с плат ПК.
Да, подключаемая схема.

>TEHb<

FOLKSDOICH писал(а):

Может TLV431?

veso74 писал(а):

Подойдут любые формы 431 и типы

У них же напряжение вдвое отличается. Обычная TL срабатывает при 2,5 вольта, а TLV при 1,25. Потому и вопрос такой.

Dronab

Да схема на 431 неплохая - минимум деталей. Тоже полно снятых с ПК плат)

Добавлено after 3 minutes 25 seconds:
Кстати я правильно понимаю что надо TLV431 в SOT-23 корпусе искать с маркировкой Y3GU ? Чтобы 1,25В было.

FOLKSDOICH

Я для лития на DW01 делал, которых тоже везде. Диоды добавлял, чтобы срабатывала от 3-х вольт, без них от 2,4 где-то.

veso74

Моя ИС AP431.
Дело 1 /или 2/ резистора для настройки.

Dronab

У меня есть пакетик разных таких микрух, все руки не доходят заняться их опознанием))

Телекот

Килиманджаро писал(а):

если дрейф р-п перехода всего 2 мв/град С? При 40 градусах перепада температуры - будет перепад р-п перехода - всего 0,08 вольта.

На досуге потренируйся в арифметике 2мВ 40= 80мВ плюс коэффициент деления R1 R2. :))
