Автор Сообщение
Kolya72 Не в сети
 Заголовок сообщения: Перепутал + с -
СообщениеДобавлено: Чт дек 11, 2025 18:12:35
Родился

Зарегистрирован: Чт дек 11, 2025 18:08:02
Сообщений: 1
Рейтинг сообщения: 0

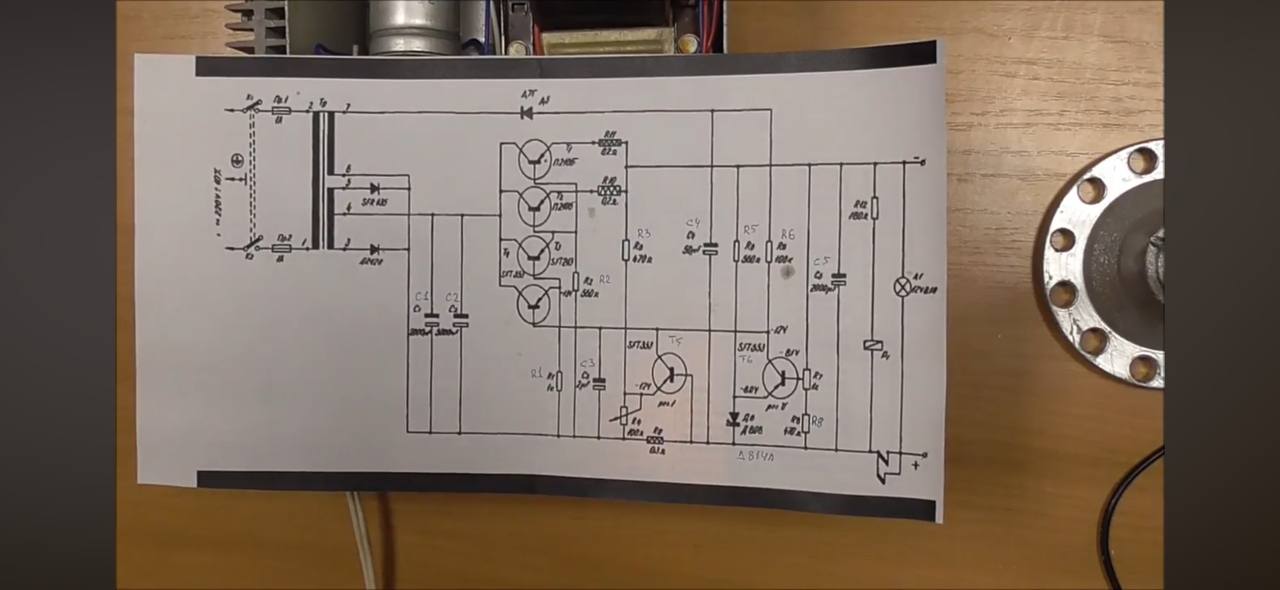

]Добрый день. Вопрос к экспертам. Если перепутать плюс с минусом, что сгорит в этой схеме?
12 Вольт дали наоборот, питание 220 было выключено


Вложения:
photo_2025-12-11_17-41-05.jpg [56.57 KiB]
Скачиваний: 91
Вернуться наверх
 ПрофильПрофиль

Реклама
NEO2 Не в сети
 Заголовок сообщения: Re: Перепутал + с -
СообщениеДобавлено: Чт дек 11, 2025 20:58:13
Опытный кот
Аватар пользователя

Карма: 3
Рейтинг сообщений: 36
Зарегистрирован: Вт мар 13, 2012 14:52:12
Сообщений: 731
Откуда: Донецк
Рейтинг сообщения: 0
Да там проверить мультиметром 5 мин с перекуром. Смотрите силовые транзисторы и диоды. Открылись транзисторы и ток прошёлся Диоды, Трансформатор, Транзисторы(210), Резисторы низкоомные.
Вернуться наверх
 ПрофильПрофиль

Реклама
petrenko Не в сети
 Заголовок сообщения: если перепутать "+" с "-"
СообщениеДобавлено: Чт дек 11, 2025 21:33:40
Друг Кота

Карма: 46
Рейтинг сообщений: -13
Зарегистрирован: Вт фев 21, 2012 13:51:55
Сообщений: 5173
Откуда: Начинающий
Рейтинг сообщения: 0
Ну "навскидку" электролитические капациторы и стабилитрон могут

_________________
< виртуальная "кнопочка" >--( WWW ) <- Убедительная просьба интересующимся старыми компьютерами типа РК86 - не пишите в теме в барахолке, пишите Ваши вопросы в ( лс ) пожалуйста

Вернуться наверх
 ПрофильПрофиль wwwWWW

NEO2 Не в сети
 Заголовок сообщения: Re: Перепутал + с -
СообщениеДобавлено: Чт дек 11, 2025 22:00:36
Опытный кот
Аватар пользователя

Карма: 3
Рейтинг сообщений: 36
Зарегистрирован: Вт мар 13, 2012 14:52:12
Сообщений: 731
Откуда: Донецк
Рейтинг сообщения: 0
Что за чушь? Обоснуйте.
Вернуться наверх
 ПрофильПрофиль

Реклама
Эиком - электронные компоненты и радиодетали
vlasovzloy Не в сети
 Заголовок сообщения: Re: Перепутал + с -
СообщениеДобавлено: Чт дек 11, 2025 22:19:22
Друг Кота
Аватар пользователя

Карма: 59
Рейтинг сообщений: 2218
Зарегистрирован: Чт янв 26, 2012 16:44:29
Сообщений: 19517
Откуда: Таксимо
Рейтинг сообщения: 0
Могло ничего и не сгореть, я автоаккум к лбп подключал на зарядку тоже попутал клеммы, думал все приплыли. Нет, живой, живее всех живых. Какой то китайский лбп 30/5 даже не вскрывал не сиотрел что внуьри

_________________
Мои поставщики запчастей с отличной репутацией
texnomag.ru
radioremont.com
pl-1.org
4ip.info
elitan.ru

Вернуться наверх
 ПрофильПрофиль

Реклама
NEO2 Не в сети
 Заголовок сообщения: Re: Перепутал + с -
СообщениеДобавлено: Чт дек 11, 2025 22:22:42
Опытный кот
Аватар пользователя

Карма: 3
Рейтинг сообщений: 36
Зарегистрирован: Вт мар 13, 2012 14:52:12
Сообщений: 731
Откуда: Донецк
Рейтинг сообщения: 0
Изначально я тоже так подумал. Посмотри на схему, при обратной полярности, транзисторы открыты.
Вернуться наверх
 ПрофильПрофиль

Реклама
linux_rulezz Не в сети
 Заголовок сообщения: Re: Перепутал + с -
СообщениеДобавлено: Чт дек 11, 2025 22:26:07
Грызет канифоль
Аватар пользователя

Карма: 1
Рейтинг сообщений: 18
Зарегистрирован: Пн сен 15, 2025 08:43:23
Сообщений: 273
Рейтинг сообщения: 0
А там не релюха в конце стоит? Которая выход включает, лишь если на входе есть напряжение? В таком случае ничего не сгорит.

_________________
Windows must die! And the users of this crap should either become smarter or become janitors.

Вернуться наверх
 ПрофильПрофиль

NEO2 Не в сети
 Заголовок сообщения: Re: Перепутал + с -
СообщениеДобавлено: Чт дек 11, 2025 22:40:50
Опытный кот
Аватар пользователя

Карма: 3
Рейтинг сообщений: 36
Зарегистрирован: Вт мар 13, 2012 14:52:12
Сообщений: 731
Откуда: Донецк
Рейтинг сообщения: 0
Бл@яяя, мы, что в угодайку играем? А схему прочесть? ПроФФесионалы, какие ещё предположения будут?
Вернуться наверх
 ПрофильПрофиль

petrenko Не в сети
 Заголовок сообщения: ecли перепутал "+" с "-"
СообщениеДобавлено: Пт дек 12, 2025 00:51:06
Друг Кота

Карма: 46
Рейтинг сообщений: -13
Зарегистрирован: Вт фев 21, 2012 13:51:55
Сообщений: 5173
Откуда: Начинающий
Рейтинг сообщения: 0
linux_rulezz писал(а):
А там не релюха в конце стоит?
Которая выход включает, лишь если на входе есть напряжение?
В таком случае ничего не сгорит.

Эх ..
-слона- peле то я и не заметил .. :facepalm:
Toгда ничего не сгорит, верно. :)

_________________
< виртуальная "кнопочка" >--( WWW ) <- Убедительная просьба интересующимся старыми компьютерами типа РК86 - не пишите в теме в барахолке, пишите Ваши вопросы в ( лс ) пожалуйста

Вернуться наверх
 ПрофильПрофиль wwwWWW

Реклама
Муркиз Не в сети
 Заголовок сообщения: Re: Перепутал + с -
СообщениеДобавлено: Пт дек 12, 2025 09:28:16
Друг Кота
Аватар пользователя

Карма: 107
Рейтинг сообщений: 3801
Зарегистрирован: Пн фев 09, 2009 22:19:49
Сообщений: 24277
Откуда: Когда-то был прекрасный город для людей
Рейтинг сообщения: 0
Интересно - а почему в цепи питания реле не стоит диод для защиты от переполюсовки, хотя оно именно для этого и ставится ?
Вернуться наверх
 ПрофильПрофиль

linux_rulezz Не в сети
 Заголовок сообщения: Re: Перепутал + с -
СообщениеДобавлено: Пт дек 12, 2025 09:32:49
Грызет канифоль
Аватар пользователя

Карма: 1
Рейтинг сообщений: 18
Зарегистрирован: Пн сен 15, 2025 08:43:23
Сообщений: 273
Рейтинг сообщения: 0
Так ведь блок питания зарядки "перетянет" обратно включенный аккумулятор по-любому.
Помню, один знакомый жаловался, что ему севший аккумулятор "мужики" умудрились наоборот зарядить. Благо, в машине ничего не погорело: сначала он напряжение решил замерить.

_________________
Windows must die! And the users of this crap should either become smarter or become janitors.

Вернуться наверх
 ПрофильПрофиль

NEO2 Не в сети
 Заголовок сообщения: Re: Перепутал + с -
СообщениеДобавлено: Пт дек 12, 2025 21:16:31
Опытный кот
Аватар пользователя

Карма: 3
Рейтинг сообщений: 36
Зарегистрирован: Вт мар 13, 2012 14:52:12
Сообщений: 731
Откуда: Донецк
Рейтинг сообщения: 0
Вы все, вот сейчас, серьёзно?
NEO2 писал(а):
Toгда ничего не сгорит, верно.

linux_rulezz писал(а):
А там не релюха в конце стоит? Которая выход включает, лишь если на входе есть напряжение? В таком случае ничего не сгорит.

Муркиз писал(а):
Интересно - а почему в цепи питания реле не стоит диод для защиты от переполюсовки, хотя оно именно для этого и ставится ?

Такие реле ставились для отключения АКБ при полном заряде, а чём свидетельствует нормально замкнутый контакт.
linux_rulezz писал(а):
Так ведь блок питания зарядки "перетянет" обратно включенный аккумулятор по-любому.

ВЫ О ЧЁМ?
Kolya72 писал(а):
питание 220 было выключено
Вернуться наверх
 ПрофильПрофиль

чугунок Не в сети
 Заголовок сообщения: Re: Перепутал + с -
СообщениеДобавлено: Пт дек 12, 2025 23:56:59
Вымогатель припоя
Аватар пользователя

Карма: 3
Рейтинг сообщений: 36
Зарегистрирован: Чт мар 03, 2016 22:58:23
Сообщений: 508
Откуда: регион 37
Рейтинг сообщения: 0
NEO2 писал(а):
Вы все, вот сейчас, серьёзно?
NEO2 писал(а):
ВЫ О ЧЁМ?
Kolya72 писал(а):
питание 220 было выключено

Не о чём.
